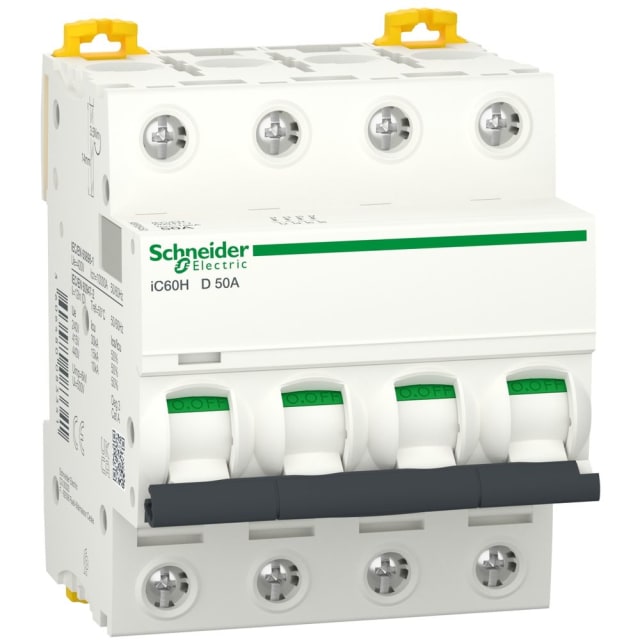

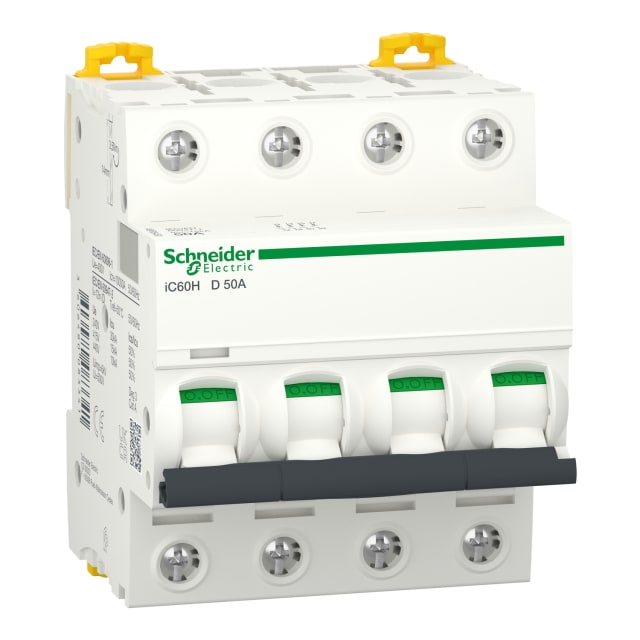

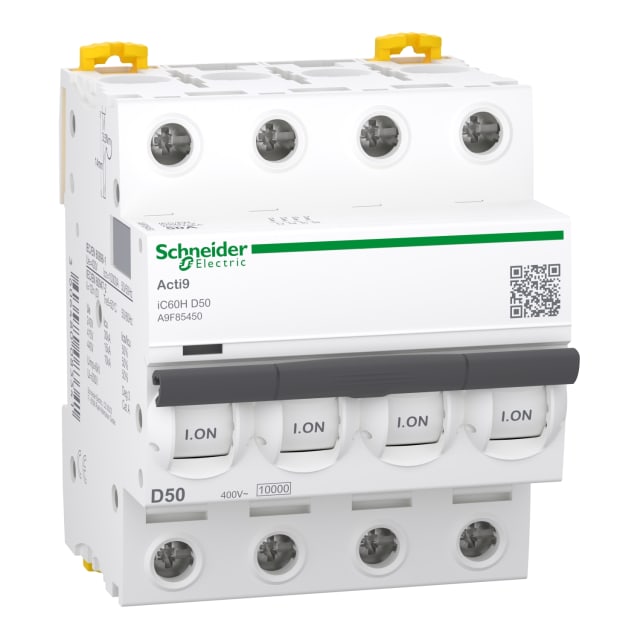

Disjoncteur modulaire 4P 50A courbe D A9F85450

Disjoncteur modulaire 4P 50A courbe D pour circuits triphasés exigeants

Ce disjoncteur modulaire 4P 50A courbe D de la gamme Acti9 iC60H est conçu pour la protection des circuits contre les surcharges et les courts-circuits en environnement tertiaire, industriel ou technique. Avec ses 4 pôles protégés, il convient aux distributions triphasées avec coupure simultanée des quatre conducteurs. Sa courbe D le destine particulièrement aux circuits présentant des pointes d’appel de courant élevées au démarrage, comme certains moteurs, transformateurs, équipements de ventilation, automatismes ou charges inductives.

Courbe D : une réponse adaptée aux forts courants d’appel

Le choix d’une courbe de déclenchement D est essentiel lorsque l’installation alimente des équipements susceptibles de générer un appel de courant important à la mise sous tension. Ce calibre 50 A permet de protéger efficacement le départ tout en limitant les déclenchements intempestifs sur les charges à fort pic de démarrage. C’est une solution pertinente lorsque la protection standard ne suffit plus pour accompagner le comportement réel du circuit, tout en conservant une protection modulaire claire et lisible au tableau.

Pouvoir de coupure élevé pour une protection renforcée du tableau

Ce modèle offre un pouvoir de coupure de 10 kA selon EN 60898 à 230 V comme à 400 V, ainsi qu’un pouvoir de coupure jusqu’à 15 kA selon IEC 60947-2 à 400 V et 30 kA à 230 V. Ce niveau de performance permet son intégration dans des tableaux où le niveau de court-circuit présumé exige une protection modulaire robuste. Sa classe de limitation énergétique 3 contribue également à réduire les contraintes subies par les équipements situés en aval lors d’un défaut.

Format 4P compact et intégration simple sur rail DIN

Avec une largeur de 4 modules et un format modulaire adapté au montage sur rail DIN, ce disjoncteur s’intègre facilement dans les coffrets et tableaux de distribution. Il permet de protéger un départ quadripolaire sans mobiliser un encombrement excessif. Son architecture avec bornes à double tunnel facilite le raccordement dans les armoires et tableaux, avec des sections admissibles allant de 1 à 35 mm² en conducteur monofilaire et de 1 à 25 mm² en conducteur multifilaire.

Conçu pour les environnements électriques techniques

Prévu pour une tension de dimensionnement de 400 V, ce disjoncteur accepte une alimentation AC/DC, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 4 et son degré de pollution 3 en font un appareil adapté aux environnements de distribution électrique nécessitant une protection modulaire sérieuse et stable dans le temps. Son indice de protection IP20 sur les bornes répond aux exigences usuelles en tableau, sous réserve d’une intégration dans une enveloppe appropriée.

Un appareil pensé pour la maintenance et l’exploitation

La gamme Acti9 iC60H est appréciée pour ses fonctions visuelles utiles en exploitation. L’indication de défaut permet d’identifier plus rapidement le circuit concerné lors d’un déclenchement, ce qui simplifie les opérations de diagnostic au tableau. L’indication de séparation physique des contacts apporte également une information claire pour les interventions en aval. Pour les installateurs comme pour les exploitants, ce type de disjoncteur participe à une lecture plus rapide de l’état du départ protégé.

Une solution adaptée aux tableaux de protection et de distribution

Ce disjoncteur quadripolaire 50 A trouve naturellement sa place dans les tableaux de protections et de distribution électrique où la sélectivité d’usage, la compacité et le niveau de coupure sont déterminants. Il convient pour équiper des départs techniques nécessitant une protection modulaire 4P avec courbe D, notamment lorsque le circuit alimente des charges triphasées à comportement inductif ou à démarrage soutenu. Son positionnement dans la série Acti9 iC60H en fait un choix cohérent pour les installations recherchant une continuité de gamme dans le coffret.

Caractéristiques utiles pour bien sélectionner ce disjoncteur

Ce modèle réunit les critères attendus pour un disjoncteur modulaire 4P 50A courbe D : 4 pôles protégés, tension 400 V, fréquence 50 à 60 Hz, profondeur totale de 44,5 mm, puissance dissipée de 4 W et plage de fonctionnement de -35 à 70 °C. Il peut recevoir des dispositifs supplémentaires, ce qui facilite l’adaptation du tableau selon les besoins de signalisation, de commande ou d’auxiliaires. C’est un produit particulièrement indiqué lorsqu’il faut protéger un départ quadripolaire avec un calibre soutenu et une courbe de déclenchement adaptée aux usages techniques.
