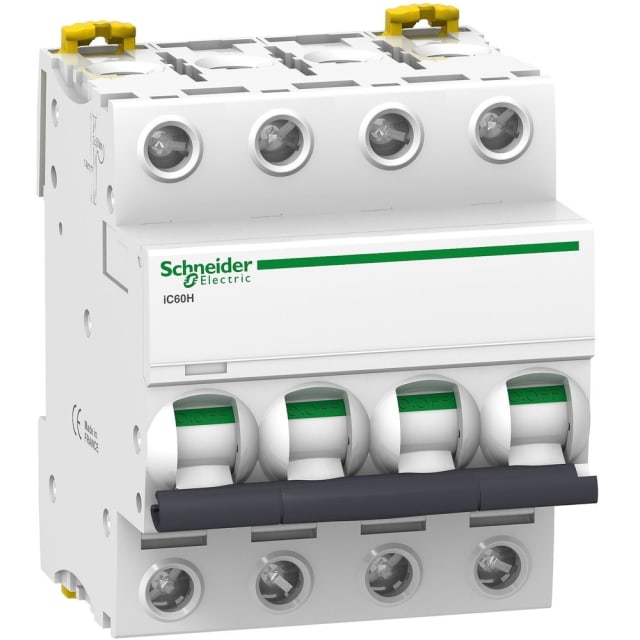

Disjoncteur modulaire 4P 32A courbe C A9F89432

Disjoncteur modulaire 4P 32A courbe C pour la protection des départs triphasés avec neutre

Ce disjoncteur modulaire 4P 32A courbe C de la gamme Acti9 iC60H est conçu pour la protection des circuits contre les surcharges et les courts-circuits en distribution basse tension. Sa configuration tétrapolaire avec 4 pôles protégés convient particulièrement aux départs triphasés avec neutre lorsque les quatre conducteurs doivent être protégés. En tableau électrique, il répond aux besoins des installations tertiaires, techniques et résidentielles exigeant un appareil compact, lisible et simple à intégrer sur rail DIN.

Calibre 32 A et courbe C : un choix adapté aux circuits avec appel de courant modéré

Avec un courant nominal de 32 A et une courbe de déclenchement C, ce disjoncteur est adapté aux circuits qui peuvent présenter un courant d’appel au démarrage, comme certains équipements motorisés, lignes d’alimentation de sous-ensembles, petits départs techniques ou circuits mixtes. La courbe C permet de concilier protection efficace contre les défauts et bonne tenue aux pointes de courant passagères, ce qui en fait un choix pertinent pour de nombreuses applications de distribution courante.

Pouvoir de coupure élevé pour une protection dimensionnée en environnement exigeant

Ce modèle offre un pouvoir de coupure de 10 kA selon EN 60898 à 230 V et à 400 V, ainsi qu’un pouvoir de coupure Icu pouvant atteindre 30 kA à 230 V et 15 kA à 400 V selon IEC 60947-2. Concrètement, cela permet d’envisager son utilisation dans des tableaux où le niveau de court-circuit présumé impose une protection modulaire performante. Sa classe de limitation énergétique 3 contribue également à réduire l’énergie laissée passer lors d’un défaut, ce qui aide à mieux préserver les circuits et appareillages situés en aval.

Format modulaire 4 pôles avec montage simple en tableau

Sa largeur de 4 modules facilite son intégration dans les coffrets et tableaux de distribution lorsque l’encombrement doit rester maîtrisé. Le montage sur rail DIN simplifie la pose et le remplacement en maintenance. Les bornes acceptent des sections de conducteur monofilaire de 1 à 35 mm² et multifilaire de 1 à 25 mm², ce qui apporte une bonne souplesse de raccordement selon la nature des câbles utilisés dans l’installation. L’appareil fonctionne en AC/DC, avec une tension assignée de 400 V et une fréquence de 50 à 60 Hz.

Sécurité d’exploitation et maintenance facilitée au quotidien

Ce disjoncteur intègre les fonctions visuelles propres à la plateforme Acti9 iC60H, utiles en exploitation et en intervention. L’indication de déclenchement permet de repérer plus rapidement le circuit concerné en cas de défaut, tandis que l’indication de séparation physique des contacts aide à sécuriser les opérations de maintenance en aval. Ce type d’équipement est particulièrement apprécié dans les tableaux où la rapidité de diagnostic et la lisibilité de l’état du circuit ont une vraie importance pour limiter les temps d’intervention.

Caractéristiques d’isolement et tenue électrique adaptées à la distribution modulaire

Le disjoncteur dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 6 kV, avec une catégorie de surtension 4 et un degré de pollution 3. Ces caractéristiques le destinent à un usage en distribution modulaire dans des environnements techniques où la robustesse électrique de l’appareil compte dans le choix du matériel de protection. Son indice de protection IP20 sur les bornes correspond à une intégration en enveloppe ou tableau, dans les conditions normales d’installation prévues pour ce type d’appareillage.

Un appareil pensé pour les conditions d’utilisation étendues

Grâce à sa plage de température de fonctionnement de -35 à 70 °C, ce disjoncteur modulaire 4P 32A courbe C peut être retenu pour des installations soumises à des conditions ambiantes étendues. Sa puissance dissipée de 2,8 W reste à prendre en compte dans l’équilibrage thermique du coffret, notamment lorsque plusieurs protections sont regroupées sur une même rangée. Pour l’installateur comme pour l’exploitant, ce modèle apporte ainsi une solution de protection tétrapolaire compacte, claire dans son usage et bien adaptée aux tableaux de distribution nécessitant un niveau de coupure élevé.
