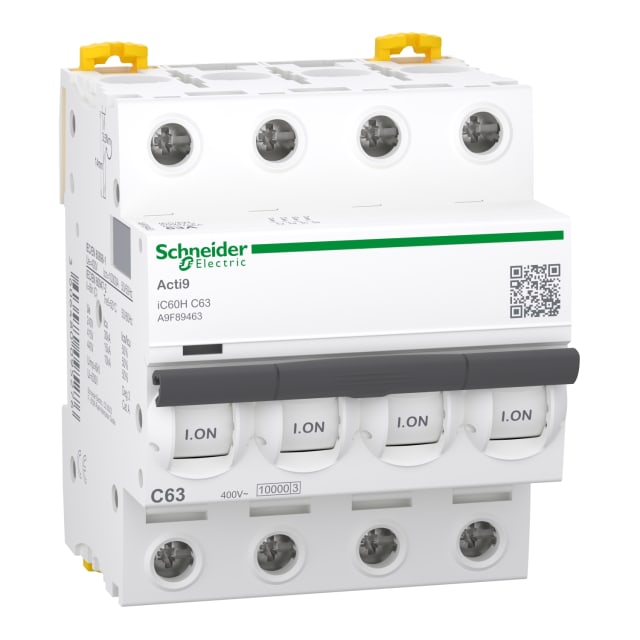

Disjoncteur modulaire 4P 63A courbe C A9F89463

Disjoncteur modulaire 4P 63A courbe C pour la protection des circuits triphasés

Ce disjoncteur modulaire 4P 63A courbe C de la gamme Acti9 iC60H est conçu pour assurer la protection des départs électriques contre les surcharges et les courts-circuits. Avec ses 4 pôles protégés, il convient aux installations nécessitant une coupure tétrapolaire complète, notamment dans les tableaux de distribution en environnement tertiaire, technique ou résidentiel étendu. Son calibre 63 A permet de sécuriser des circuits de puissance tout en conservant un encombrement modulaire adapté aux coffrets sur rail DIN.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C convient particulièrement aux circuits présentant des pointes de courant au démarrage, comme certains moteurs, équipements techniques, lignes d’alimentation de coffrets ou circuits mixtes de distribution. Elle offre un bon équilibre entre continuité d’exploitation et protection efficace, en évitant les déclenchements intempestifs sur les appels de courant modérés tout en conservant une réponse rapide en cas de défaut.

Pouvoir de coupure élevé pour une protection performante en tableau

Ce modèle dispose d’un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V et 400 V, ainsi que d’un pouvoir de coupure Icu pouvant atteindre 30 kA à 230 V et 15 kA à 400 V selon IEC 60947-2. Ce niveau de performance le rend pertinent pour les installations où le niveau de court-circuit présumé impose un appareillage de protection renforcé. Sa classe de limitation énergétique 3 contribue également à réduire l’énergie laissée passer lors d’un défaut, ce qui aide à mieux préserver les équipements situés en aval.

Format modulaire pratique avec 4 pôles protégés et raccordement polyvalent

Le disjoncteur intègre 4 pôles protégés et occupe 4 modules, ce qui facilite son intégration dans un tableau électrique modulaire. Il accepte des conducteurs monofilaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui offre une bonne souplesse de câblage selon la configuration du coffret. Son montage sur rail DIN simplifie la mise en place dans les armoires et tableaux de distribution.

Conçu pour les environnements électriques exigeants

Avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV, ce disjoncteur répond aux contraintes des installations de distribution basse tension nécessitant une bonne tenue électrique. Sa catégorie de surtension 4 et son degré de pollution 3 le destinent aux environnements où la robustesse de l’appareillage de protection est un critère important dans le choix du matériel.

Sécurité d’exploitation et maintenance facilitées

La série Acti9 iC60H est appréciée pour ses fonctions pratiques d’exploitation en tableau. Ce disjoncteur modulaire bénéficie d’une conception pensée pour accélérer les interventions et améliorer la lisibilité lors des opérations de maintenance. Le format tétrapolaire permet une coupure nette de l’ensemble des conducteurs protégés, un point utile sur les circuits où l’isolement complet du départ est recherché.

Un choix pertinent pour les tableaux de protections et de distribution électrique

Ce disjoncteur quadripolaire 63 A s’adresse aux installateurs et aux professionnels recherchant un appareil modulaire capable de protéger efficacement un départ de distribution, un coffret divisionnaire ou une alimentation triphasée avec neutre distribué selon l’architecture retenue. Son indice de protection IP20 sur les bornes, sa plage de température de fonctionnement de -35 à 70 °C et sa compatibilité avec des dispositifs supplémentaires en font une solution adaptée aux tableaux de protections et de distribution électrique nécessitant un appareillage modulaire technique et bien dimensionné.
