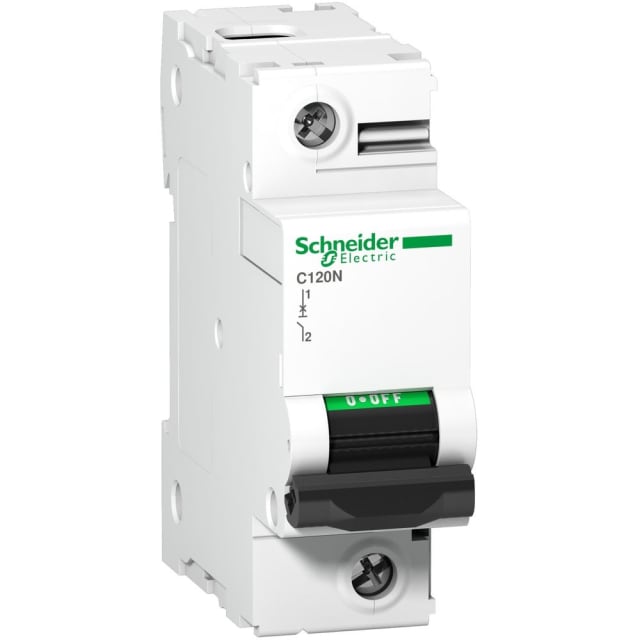

Disjoncteur modulaire 1P 125A courbe C 10kA A9N18359

Disjoncteur modulaire 1P 125A courbe C 10kA pour la protection des circuits à forte intensité

Ce disjoncteur modulaire 1P 125A courbe C de la gamme Acti9 C120N est conçu pour assurer la protection des circuits électriques contre les surcharges et les courts-circuits. Son calibre élevé de 125 A le destine aux départs nécessitant une protection robuste en distribution modulaire, tout en conservant un format adapté à l’intégration en tableau. La courbe C permet d’absorber les appels de courant modérés au démarrage, ce qui le rend pertinent pour de nombreuses applications techniques en environnement tertiaire, industriel léger ou installation de distribution.

Pouvoir de coupure 10 kA et comportement adapté aux installations exigeantes

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898, ce disjoncteur modulaire 1P offre un niveau de protection approprié pour les installations où le courant de court-circuit présumé impose un appareil de protection performant. Il dispose également d’une valeur Icu selon IEC 60947-2, ce qui confirme son positionnement sur des usages de protection et de commande en basse tension. Sa classe de limitation énergétique 3 contribue à réduire l’énergie laissée passer en cas de défaut, ce qui participe à une meilleure maîtrise des contraintes subies par les équipements en aval.

Calibre 125 A et courbe C : un choix cohérent pour les départs de puissance

Le courant nominal de 125 A convient aux circuits demandant un fort niveau d’intensité. La courbe de déclenchement C est particulièrement adaptée lorsque le circuit protégé peut générer des pointes de courant au démarrage supérieures à celles d’usages purement résistifs. Ce positionnement en fait un disjoncteur unipolaire pertinent pour la protection de lignes spécialisées, de départs techniques ou d’équipements nécessitant un compromis entre sensibilité au défaut et tolérance aux appels de courant transitoires.

Format modulaire pratique pour tableau électrique

Ce modèle se monte sur rail DIN et s’intègre facilement dans un coffret ou un tableau de distribution. Sa largeur de 1,5 module permet d’optimiser l’occupation de l’espace tout en conservant un calibre important. En version 1P avec 1 pôle protégé et sans neutre raccordé, il répond aux besoins des configurations monophasées où seule la phase doit être protégée. Sa conception modulaire facilite également les opérations de repérage, d’organisation et d’évolution du tableau électrique.

Raccordement souple et mise en œuvre adaptée au terrain

Le raccordement accepte des conducteurs monofilaires de 1,5 à 50 mm² ainsi que des conducteurs multifilaires de 1 à 35 mm². Cette plage de sections apporte une vraie souplesse en mise en œuvre, aussi bien en création qu’en rénovation d’installations. Pour l’installateur, cela simplifie l’adaptation aux contraintes du tableau, aux sections de câbles déjà présentes et aux besoins de distribution en aval, sans multiplier les compromis sur le choix du matériel.

Tenue électrique et compatibilité avec les environnements courants de distribution

Ce disjoncteur modulaire 125A fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 415 V. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV lui permettent de s’intégrer dans des ensembles de distribution soumis à des exigences classiques de coordination et d’isolement. La catégorie de surtension 4 et le degré de pollution 3 renforcent son intérêt dans les tableaux électriques destinés à des environnements techniques où la protection des circuits doit rester cohérente avec les contraintes d’exploitation.

Protection des personnes et continuité d’exploitation au quotidien

Le degré de protection IP20 sur les bornes contribue à sécuriser l’intégration dans un tableau correctement équipé. La plage de température de fonctionnement de -25 à +70 °C autorise une utilisation dans des conditions d’exploitation étendues. La puissance dissipée de 4,1 W est à prendre en compte lors du dimensionnement thermique du coffret, notamment dans les tableaux densément équipés. Ce type d’information est essentiel pour choisir un disjoncteur unipolaire 125A réellement adapté à son environnement d’installation.

Un appareil pertinent pour les tableaux de protection et de distribution électrique

Ce disjoncteur modulaire 1P 125A courbe C 10kA répond aux besoins des professionnels recherchant une protection claire, lisible et adaptée aux circuits à forte intensité. Il trouve naturellement sa place dans les tableaux, coffrets et ensembles de distribution électrique nécessitant un appareil modulaire de fort calibre, avec possibilités d’association à des dispositifs supplémentaires. Pour l’acheteur, c’est un choix précis pour sécuriser un départ unipolaire tout en conservant une logique de tableau propre, évolutive et techniquement cohérente.
