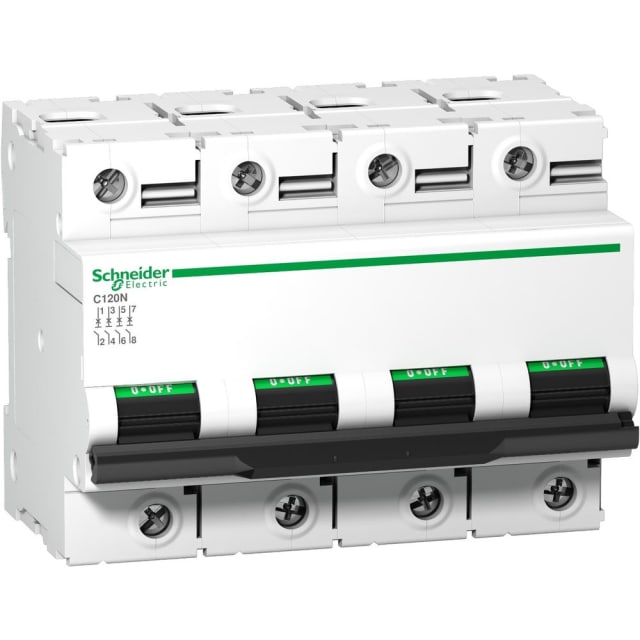

Disjoncteur modulaire 4P 100A courbe D 10kA A9N18392

Disjoncteur modulaire 4P 100A courbe D 10kA pour départs triphasés avec neutre

Ce disjoncteur modulaire 4P 100A courbe D 10kA de la série Acti9 C120 est conçu pour la protection des circuits contre les surcharges et les courts-circuits sur installations en courant alternatif. Sa configuration quadripolaire avec 4 pôles protégés permet de sécuriser efficacement les départs triphasés avec neutre, tout en conservant une lecture claire de l’état de coupure. C’est une solution adaptée aux tableaux de distribution où l’on recherche un calibre élevé, une protection homogène sur les quatre conducteurs et une intégration en appareillage modulaire.

Courbe D et calibre 100 A pour charges à fort appel de courant

Avec son courant nominal de 100 A et sa courbe de déclenchement D, ce modèle convient particulièrement aux circuits qui supportent des appels de courant importants au démarrage. Il répond ainsi aux besoins de certaines charges techniques telles que moteurs, transformateurs ou équipements électrotechniques présentant des pointes de courant supérieures à celles d’un usage standard. Ce positionnement permet de limiter les déclenchements intempestifs tout en maintenant la fonction de protection contre les défauts électriques.

Pouvoir de coupure 10 kA pour une protection dimensionnée en tableau

Son pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V et 400 V, ainsi que son Icu jusqu’à 10 kA à 400 V selon IEC 60947-2, en font un disjoncteur modulaire adapté aux environnements de distribution nécessitant une tenue élevée en cas de court-circuit. Cette capacité de coupure permet d’envisager son emploi dans des coffrets et tableaux où le niveau de contrainte réseau impose un appareil robuste sur le plan de la protection, sans basculer vers un format non modulaire.

Format quadripolaire pratique pour l’intégration dans l’appareillage modulaire

Ce disjoncteur s’intègre dans les ensembles de protection et de distribution sur rail DIN, avec une largeur modulaire annoncée à 6 unités de division. La présence du neutre raccordable et des 4 pôles protégés simplifie le choix pour les départs nécessitant une coupure complète des conducteurs actifs. Il accepte des sections de conducteurs monofilaire de 1,5 à 50 mm² et multifilaire de 1 à 35 mm², ce qui facilite le raccordement sur des installations de puissance en respectant les pratiques de câblage courantes en tableau.

Tenue électrique adaptée aux installations AC jusqu’à 400 V

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce modèle fonctionne sur une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV apportent un niveau de compatibilité cohérent avec les exigences des tableaux de distribution modernes. Sa catégorie de surtension 4 et son degré de pollution 3 renforcent son intérêt pour des environnements techniques où la protection des circuits doit rester stable dans le temps d’exploitation.

Protection précise et continuité de service en environnement technique

La classe de limitation énergétique 3 contribue à réduire l’énergie laissée passer lors d’un défaut, ce qui aide à mieux préserver les équipements en aval. Ce point est particulièrement intéressant lorsque le départ protégé alimente du matériel sensible ou coûteux à remettre en service. La puissance dissipée de 2 W participe également à une intégration plus sereine dans le tableau, en limitant l’échauffement propre de l’appareil dans les ensembles modulaires densément équipés.

Conçu pour les tableaux électriques exigeants et évolutifs

Ce disjoncteur 4P 100A courbe D de la gamme Acti9 C120 peut recevoir des dispositifs supplémentaires, ce qui permet d’envisager une évolution de l’appareillage selon les besoins de l’installation. Son indice de protection IP20 au niveau de l’appareil et sa plage de fonctionnement de -25 à +70 °C conviennent aux applications en enveloppe électrique dans des conditions d’exploitation étendues. Pour un installateur comme pour un acheteur technique, il constitue un choix pertinent lorsqu’il faut protéger un départ quadripolaire de forte intensité avec un encombrement modulaire et des caractéristiques clairement dimensionnées.
