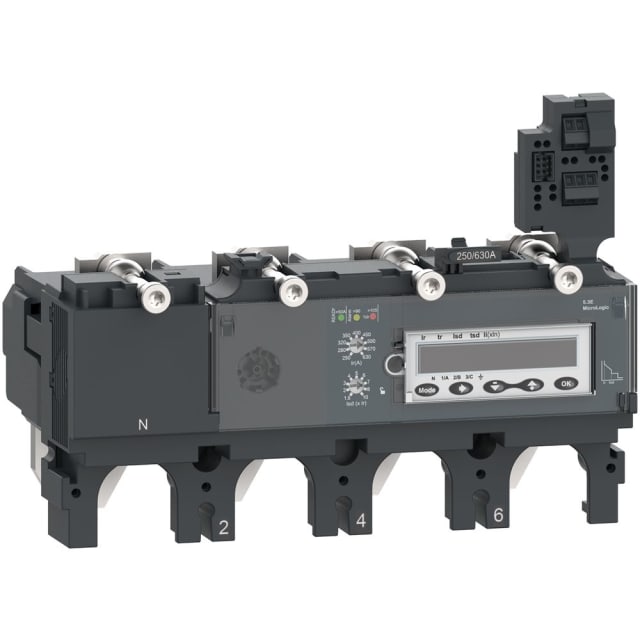

Déclencheur 4P 630A MicroLogic 5.3E ComPacT NSX C6345E630

Déclencheur électronique 4 pôles 630 A pour disjoncteur ComPacT NSX

Ce déclencheur 4P 630 A MicroLogic 5.3E est conçu pour équiper les disjoncteurs ComPacT NSX400/630 de nouvelle génération, avec compatibilité dédiée au format NSX630. Il s’adresse aux installations de distribution électrique qui exigent un pilotage précis de la protection sur quatre pôles, avec une architecture adaptée aux ensembles de puissance en tableau. Son exécution électronique permet d’obtenir un réglage plus fin qu’un déclencheur thermique-magnétique classique, particulièrement utile lorsque la sélectivité et l’ajustement des seuils de protection doivent être maîtrisés.

Protection LSI avec réglages adaptés aux circuits de distribution

La logique de protection intégrée couvre les fonctions surcharge et court-circuit avec temporisation, dans une configuration particulièrement pertinente pour la distribution. La zone de réglage surcharge s’étend de 250 à 630 A, ce qui facilite l’adaptation du déclencheur aux besoins réels du départ protégé sans surdimensionnement inutile. Côté court-circuit, le seuil instantané réglable de 375 à 6300 A et le réglage de déclenchement non retardé de 945 à 6930 A offrent une vraie marge d’ajustement pour coordonner la protection avec l’installation amont et aval.

Version MicroLogic 5.3E pensée pour la mesure d’énergie

La version MicroLogic 5.3E se distingue par son orientation mesure et gestion énergétique, en plus de la fonction de protection. Pour un intégrateur de tableau ou un exploitant technique, cela permet de s’appuyer sur une unité de déclenchement capable d’accompagner le suivi d’exploitation sur des départs stratégiques. Ce positionnement en fait un choix cohérent dans les ensembles où la protection du circuit doit s’inscrire dans une approche plus instrumentée de la distribution, sans sortir de l’écosystème ComPacT NSX.

Format 4P pour une protection cohérente des départs triphasés avec neutre

Avec ses 4 pôles, ce déclencheur convient aux configurations triphasées avec neutre nécessitant une protection homogène sur l’ensemble des conducteurs concernés. Ce format est recherché dans de nombreux tableaux de distribution où la continuité de comportement entre phases et neutre participe à une meilleure cohérence de protection. Il constitue ainsi une solution pertinente pour les applications tertiaires, industrielles et techniques dans lesquelles la structure du départ impose une gestion complète sur quatre voies.

Intégration simple dans l’univers ComPacT NSX nouvelle génération

Appartenant à la série ComPacT NSX nouvelle génération, ce déclencheur a été développé pour s’intégrer dans une architecture de disjoncteurs compacts modulaire et évolutive. Il est destiné à une application de distribution et s’insère dans une logique d’équipement homogène du tableau, ce qui simplifie la lisibilité technique du projet et le choix de composants compatibles. Pour le professionnel, cela réduit les risques d’erreur au moment du remplacement ou de la configuration d’un appareil déjà en parc.

Alimentation auxiliaire et caractéristiques électriques utiles en environnement technique

Ce modèle nécessite une alimentation en courant externe et fonctionne en courant continu 24 V pour son alimentation dédiée, tout en étant prévu pour des réseaux de service en courant alternatif jusqu’à 690 V à 50/60 Hz. Cette configuration répond aux exigences des installations où les fonctions électroniques du déclencheur s’intègrent dans un ensemble piloté et instrumenté. L’absence de fonction de protection de fuite à terre signifie qu’il faut, si le projet l’exige, prévoir cette protection par un dispositif dédié et distinct.

Encombrement maîtrisé pour le montage en tableau

Avec une largeur de 184,7 mm, une hauteur de 136,2 mm et une profondeur de 112,6 mm, ce déclencheur présente un format compatible avec les contraintes d’intégration d’un tableau de puissance. Ces dimensions sont à prendre en compte lors d’un remplacement, d’une préparation d’enveloppe ou d’une vérification d’accessibilité en façade et en profondeur. Pour les monteurs et tableautiers, cette précision aide à sécuriser le choix du bon équipement dans les espaces techniques où chaque millimètre compte.
