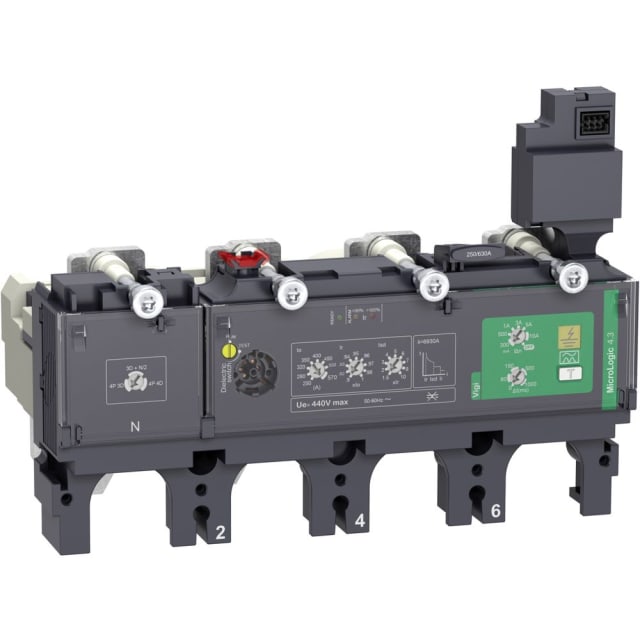

Déclencheur différentiel 4P 400A MicroLogic Vigi 4.3

Déclencheur différentiel électronique pour ComPacT NSX400/630

Le déclencheur différentiel 4P 400A MicroLogic Vigi 4.3 est conçu pour équiper les disjoncteurs de la gamme ComPacT NSX400/630. Cette version 4 pôles s’intègre dans les architectures de protection et de distribution où la précision de réglage, la sélectivité et la maîtrise du déclenchement sont essentielles. Son format dédié à la plateforme ComPacT NSX nouvelle génération en fait une solution adaptée aux tableaux électriques de forte intensité nécessitant un déclencheur électronique cohérent avec l’appareillage associé.

Calibre 400 A et plage de réglage adaptée aux installations exigeantes

Ce modèle est prévu pour un courant permanent de mesure de 400 A, avec une zone de réglage surcharge de 160 à 400 A. Cette amplitude permet d’ajuster la protection au plus près des besoins réels du départ, en tenant compte du niveau de charge et du comportement de l’installation. Pour l’exploitant comme pour l’intégrateur, cela facilite une mise au point plus fine de la protection sans changer de famille d’équipement.

Gestion du court-circuit avec déclenchement retardé et seuils réglables

Le déclencheur intègre une fonction de protection contre les courts-circuits de type retardé, utile lorsqu’il faut coordonner plusieurs niveaux de protection dans un ensemble de distribution. Le réglage du courant de déclenchement instantané en cas de court-circuit s’étend de 240 à 4000 A, avec une intensité de déclenchement non retardé annoncée à 4800 A. Cette configuration apporte une réponse technique pertinente pour les installations où la sélectivité et la continuité d’exploitation doivent être correctement organisées entre l’amont et l’aval.

Technologie MicroLogic Vigi 4.3 pour une protection électronique lisible

La technologie MicroLogic Vigi 4.3 repose sur un déclencheur électronique, ce qui permet une lecture claire des seuils de protection et un paramétrage plus précis qu’une approche purement thermique ou magnétique. Dans un environnement de tableau, ce type de déclencheur convient particulièrement aux applications tertiaires et industrielles recherchant une protection structurée autour d’un disjoncteur boîtier moulé ComPacT NSX. L’exécution électronique favorise également une meilleure cohérence de réglage lors de l’intégration dans une distribution de puissance.

Configuration 4 pôles pour réseaux triphasés avec neutre

Avec ses 4 pôles, ce déclencheur est destiné aux configurations où la coupure et la surveillance doivent intégrer le neutre en complément des trois phases. Cette architecture est pertinente dans de nombreux tableaux de distribution, notamment lorsque la protection doit rester homogène sur l’ensemble du circuit alimenté. Le choix d’un déclencheur 4P participe ainsi à une conception plus rigoureuse de la protection des départs de puissance.

Intégration simple dans l’appareillage ComPacT NSX nouvelle génération

Ce déclencheur est prévu pour la série ComPacT NSX, nouvelle génération, dans le segment NSX400/630. Il s’adresse donc aux professionnels qui recherchent une pièce compatible avec cette plateforme précise, sans ambiguïté sur la famille d’appareillage visée. Ses dimensions de 184,7 mm de largeur, 136,2 mm de hauteur et 112,6 mm de profondeur aident à anticiper l’encombrement au moment de la préparation du tableau, du remplacement d’un élément ou de la configuration d’un disjoncteur complet.

Une solution pertinente pour la protection et la distribution électrique de forte intensité

Grâce à son calibre de 400 A, à son fonctionnement en courant alternatif jusqu’à 440 V à 50/60 Hz et à ses réglages orientés protection de surcharge et de court-circuit, ce déclencheur différentiel MicroLogic Vigi 4.3 répond aux besoins des ensembles de distribution demandant une protection technique nette et bien paramétrable. Il constitue un choix adapté pour compléter un disjoncteur ComPacT NSX dans les applications de tableaux, protections et distribution électrique où la maîtrise du déclenchement est un critère déterminant.
