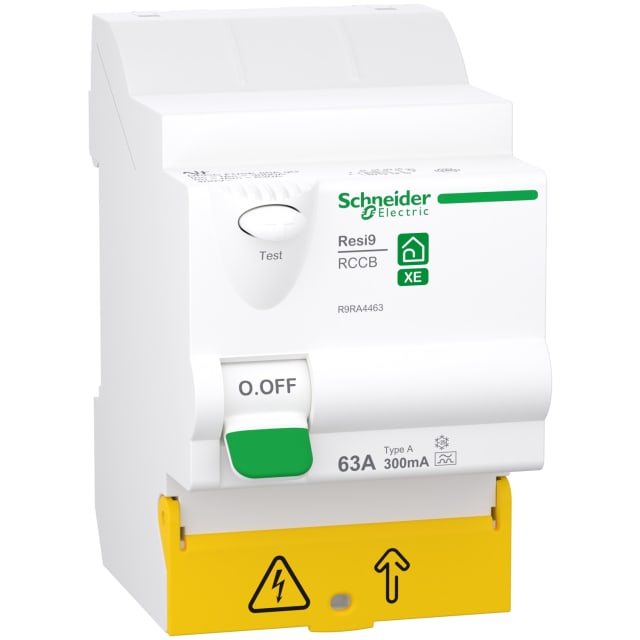

Interrupteur différentiel 3P+N 63A 300mA type A R9RA4463

Protection différentielle 3P+N adaptée aux tableaux de distribution 400 V

Cet interrupteur différentiel 3P+N 63 A 300 mA type A est conçu pour assurer la coupure automatique en cas de défaut d’isolement sur les installations en 400 V. Son calibre de 63 A permet de l’intégrer en tête de circuits ou de sous-ensembles nécessitant une protection différentielle dédiée, avec une sensibilité de 300 mA adaptée aux usages de protection des installations et de limitation des risques liés aux courants de fuite.

Détection type A pour les défauts en courant alternatif et composante continue pulsée

La technologie différentielle type A permet de détecter les défauts de courant alternatif ainsi que les courants résiduels à composante continue pulsée. C’est un choix pertinent pour les installations alimentant des équipements modernes susceptibles de générer ce type de perturbation électrique. Vous obtenez ainsi une protection différentielle compatible avec de nombreux usages actuels, tout en conservant une lecture claire de la fonction du produit dans le tableau.

Format 4 pôles compact pour intégration sur rail DIN

Avec ses 4 pôles, sa largeur de 3 modules et son montage sur barre DIN, cet appareil s’intègre facilement dans un coffret ou un tableau de distribution lorsque l’encombrement doit rester maîtrisé. Ses dimensions compactes facilitent l’organisation de la rangée et la préparation du câblage, tout en apportant une implantation nette pour les circuits triphasés avec neutre. Son format convient particulièrement aux configurations où la place disponible doit être optimisée sans compromis sur la fonction de protection.

Calibre 63 A pour une alimentation triphasée avec neutre

Le courant nominal de 63 A permet d’accompagner des départs ou ensembles de circuits demandant une intensité élevée, dans une architecture triphasée avec neutre. Cette configuration 3P+N répond aux besoins des tableaux alimentant plusieurs lignes ou des équipements nécessitant une distribution équilibrée sur plusieurs phases. La tension assignée de 400 V et la fréquence de 50 Hz confirment son positionnement sur les installations de distribution basse tension courantes en environnement résidentiel et petit tertiaire.

Raccordement pratique et exploitation claire dans le tableau

L’appareil accepte des conducteurs monofilaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui facilite le raccordement en fonction de la section réellement prévue dans le tableau. La présence d’un dispositif de verrouillage apporte un usage plus maîtrisé lors des interventions. Son indice de protection IP20, son degré de pollution 2 et sa conception pour montage en tableau en font une solution cohérente pour une intégration propre dans une enveloppe de distribution électrique.

Caractéristiques électriques utiles pour une installation bien dimensionnée

Ce modèle présente une tension d’isolement Ui de 440 V, une tenue aux chocs Uimp de 4 kV et une résistance au courant de choc de 3 kA. Ces données sont importantes pour le choix d’un interrupteur différentiel cohérent avec le niveau d’exigence du tableau et les contraintes de l’installation. La puissance dissipée de 4,4 W aide également à anticiper le comportement thermique global dans les coffrets de petite ou moyenne capacité.

Un choix pertinent pour les projets en gamme Resi9 XE

Issu de la série Resi9 XE Protection Devices, cet interrupteur différentiel s’adresse aux installations recherchant une protection différentielle triphasée avec neutre, en 63 A, 300 mA et type A, dans un format compact. Il convient aux projets ne nécessitant ni version sélective ni version micro-retardée. Son coloris blanc et son intégration sobre participent à une présentation homogène à l’intérieur du tableau, avec une identification simple de la fonction de protection.
