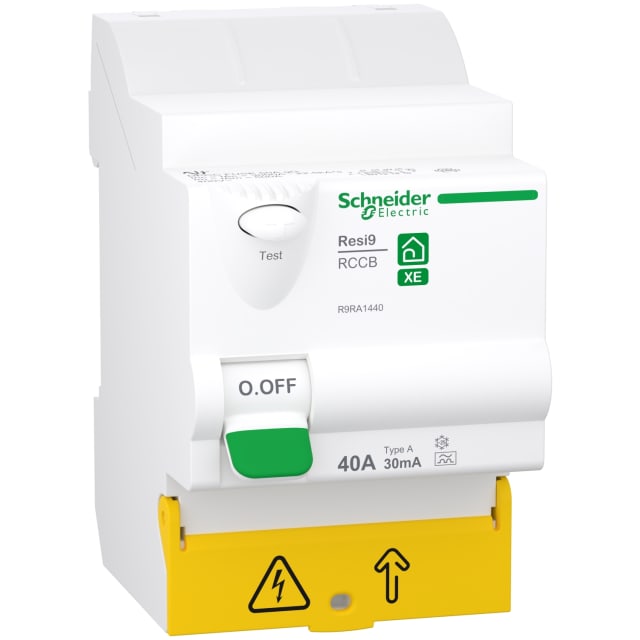

Interrupteur différentiel 3P+N 40A 30mA type A R9RA1440

Protection différentielle 30 mA pour circuits triphasés avec neutre

Cet interrupteur différentiel 3P+N 40A 30mA type A est conçu pour assurer la coupure automatique en cas de défaut d’isolement sur une installation en courant alternatif 400 V. Avec une sensibilité de 30 mA, il contribue à la protection des personnes contre les contacts électriques accidentels et s’intègre parfaitement dans un tableau de distribution résidentiel ou petit tertiaire. Sa configuration 4 pôles permet de protéger efficacement les départs triphasés avec neutre dans un encombrement de 3 modules.

Type A adapté aux usages comportant des équipements électroniques

Le type A convient aux circuits susceptibles de générer des composantes de courant résiduel pulsé, ce qui le rend particulièrement pertinent pour des équipements comportant de l’électronique de puissance. Il est donc adapté à des usages comme certains appareils électroménagers, plaques de cuisson, lave-linge ou autres circuits où un différentiel standard de type AC ne serait pas le choix le plus pertinent. Ce positionnement en fait une solution cohérente pour les installations modernes où les charges électroniques sont de plus en plus présentes.

Calibre 40 A pour une alimentation stable et bien dimensionnée

Avec un courant nominal de 40 A, cet interrupteur différentiel peut être utilisé en tête ou en protection de rangée selon l’architecture du tableau et le dimensionnement de l’installation. Il accepte une tension assignée de 400 V, une fréquence de 50 Hz et présente une tension d’isolement Ui de 440 V ainsi qu’une tenue aux chocs Uimp de 4 kV. Ces caractéristiques en font un appareil adapté aux besoins de protection différentielle sur réseaux triphasés basse tension, avec un bon niveau de tenue pour un usage courant en coffret.

Format compact sur rail DIN pour intégration propre au tableau

Prévu pour un montage sur barre DIN, ce modèle trouve facilement sa place dans les tableaux de protection et de distribution. Sa largeur de 54 mm, sa hauteur de 88 mm et sa profondeur d’appareil de 69 mm facilitent son intégration dans les enveloppes usuelles, tout en conservant une lecture claire de l’appareillage. Son format 3 modules est intéressant lorsqu’il faut optimiser l’espace disponible dans le coffret sans sacrifier la fonction de protection différentielle sur départ triphasé + neutre.

Raccordement pratique pour conducteurs souples ou rigides

L’appareil accepte le raccordement de conducteurs monofilaire de 1 à 25 mm² et de conducteurs multifilaires de 1 à 16 mm², ce qui couvre une large plage d’usages en distribution terminale ou intermédiaire. Cette souplesse de raccordement facilite la compatibilité avec de nombreux schémas de câblage en tableau. La présence d’un dispositif de verrouillage apporte également un avantage en exploitation lorsque l’on souhaite sécuriser la manœuvre ou limiter les interventions non autorisées.

Conçu pour une installation modulaire claire et évolutive

Issu de la gamme Resi9 XE Protection Devices, cet interrupteur différentiel est compatible avec l’ajout de dispositifs supplémentaires, ce qui permet d’envisager une évolution du tableau selon les besoins d’exploitation. Il s’adresse aux installations recherchant une protection différentielle modulaire lisible, cohérente et facile à organiser. Sa couleur blanche proche du RAL 9003 favorise en outre une présentation homogène dans les coffrets modernes.

Données techniques utiles pour le choix et l’environnement d’usage

Ce modèle présente un courant de défaut assigné de 0,03 A, une résistance au courant de choc de 3 kA, une puissance dissipée de 3,6 W et un indice de protection IP20. Il n’est ni sélectif ni micro-retardé, ce qui oriente son usage vers une protection différentielle instantanée de proximité. Son fonctionnement est prévu pour une température ambiante de -25 à 40 °C avec un degré de pollution 2, ce qui correspond aux conditions d’utilisation habituelles en tableau électrique intérieur. Pour l’installateur comme pour l’acheteur exigeant, ces informations permettent de valider rapidement l’adéquation du produit au projet.
