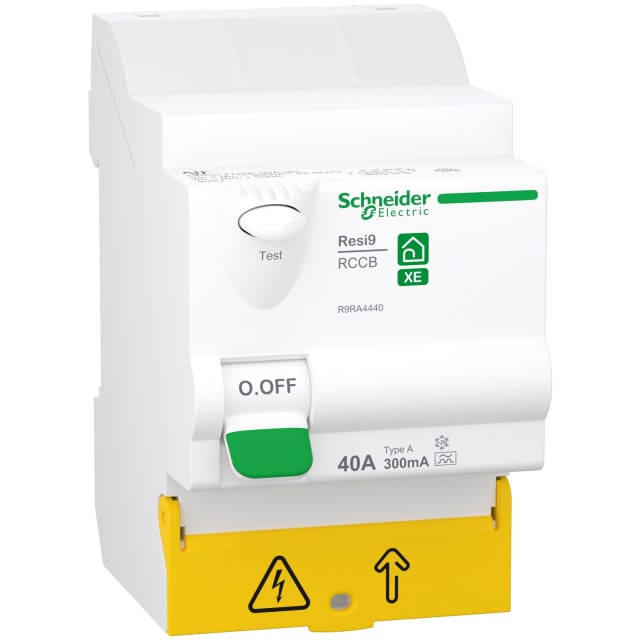

Interrupteur différentiel 3P+N 40A 300mA type A R9RA4440

Interrupteur différentiel 3P+N 40A 300mA type A pour protection des personnes et des installations

Cet interrupteur différentiel 3P+N 40A 300mA type A est conçu pour assurer la coupure en cas de défaut d’isolement sur des circuits triphasés avec neutre. Il détecte les courants de fuite à la terre et protège l’installation en limitant les conséquences d’un défaut différentiel. Avec son calibre de 40 A, il s’intègre dans un tableau de distribution pour alimenter des départs adaptés, tout en apportant une protection différentielle de type A apte à prendre en compte les défauts comportant une composante continue pulsée.

Type A 300 mA : une réponse adaptée aux usages électriques courants

La sensibilité de 300 mA convient aux fonctions de protection différentielle d’ensemble ou de tête de groupe, selon l’architecture du tableau. Le type A permet de gérer les circuits susceptibles de générer des formes de courant différentiel plus complexes qu’un simple alternatif sinusoïdal. Cela en fait un choix pertinent pour des installations où l’on recherche une protection différentielle adaptée à des équipements électriques modernes, sans sortir du cadre d’un appareillage modulaire clair et facile à identifier dans le coffret.

Configuration 4 pôles compacte pour réseaux triphasés avec neutre

Avec ses 4 pôles, cet appareil est destiné aux réseaux 3 phases + neutre. Son format de 3 modules facilite son implantation dans les tableaux lorsque l’optimisation de l’espace disponible est importante. Ses dimensions compactes, avec une largeur d’appareil de 54 mm, une hauteur de 88 mm et une profondeur de 69 mm, permettent une intégration propre dans l’enveloppe tout en conservant une lecture simple des appareillages et un câblage ordonné.

Montage sur rail DIN et raccordement pratique en tableau

Prévu pour un montage sur barre DIN, cet interrupteur différentiel s’installe facilement dans les coffrets modulaires. Il accepte des conducteurs monofilaire de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui laisse une bonne souplesse de raccordement selon la configuration du tableau et la section retenue. La présence d’un dispositif de verrouillage apporte un maintien adapté à l’exploitation et aux interventions de maintenance. Des dispositifs supplémentaires peuvent également être associés selon les besoins de l’installation.

Caractéristiques électriques utiles pour une exploitation maîtrisée

Ce modèle fonctionne sous une tension assignée de 400 V, avec une fréquence de 50 Hz et une tension d’isolement Ui de 440 V. Sa tenue aux chocs de 4 kV participe à son intégration dans un environnement de distribution modulaire standard. L’appareil présente une résistance aux courants de choc de 3 kA et une puissance dissipée de 3,6 W, des données utiles pour le choix en tableau et l’évaluation de l’environnement d’installation. La fonction différentielle est instantanée, sans sélectivité ni micro-retard, ce qui oriente clairement ce produit vers une coupure rapide en cas de défaut détecté.

Une intégration cohérente dans l’univers Resi9 XE

Issu de la série Resi9 XE Protection Devices, cet interrupteur différentiel s’inscrit dans une logique de tableau modulaire pensée pour une implantation nette et rationnelle. Il est destiné aux ensembles utilisant cette plateforme d’appareillage, avec une approche orientée distribution et protection dans le coffret. Pour l’installateur comme pour l’acheteur averti, cela facilite la cohérence du tableau, la compatibilité avec l’environnement modulaire et la continuité esthétique de l’ensemble.

Un appareillage technique à choisir pour sa lisibilité et sa précision d’usage

Ce modèle réunit les critères essentiels recherchés sur un interrupteur différentiel triphasé : 3P+N, 40 A, 300 mA, type A, montage rail DIN et format compact. Il convient particulièrement lorsque le besoin porte sur une protection différentielle clairement définie, dans un tableau où chaque module doit répondre à une fonction précise. Son positionnement est adapté aux installations nécessitant un appareil modulaire lisible, bien dimensionné et simple à intégrer dans une distribution électrique structurée.
