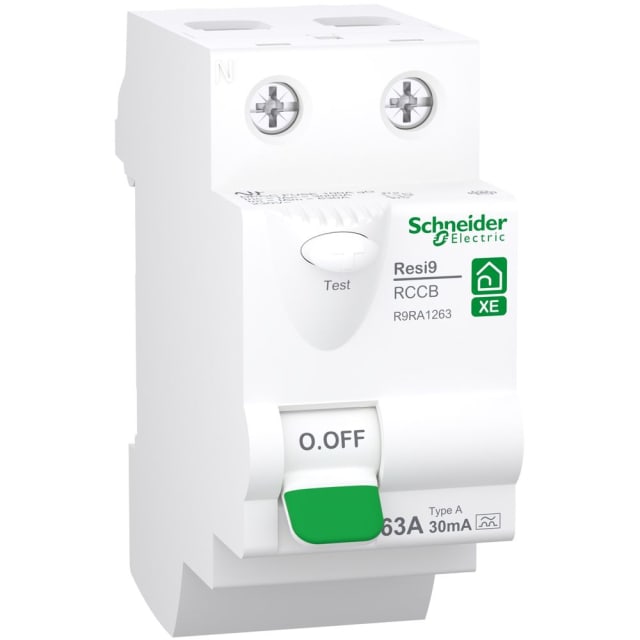

Interrupteur différentiel type A 63A 30mA 2P R9RA1263

Interrupteur différentiel type A 63A 30mA 2P pour la protection des personnes

Cet interrupteur différentiel type A 63A 30mA 2P de la gamme Resi9 XE est conçu pour détecter rapidement les défauts d’isolement et couper l’alimentation en cas de fuite de courant. Sa sensibilité de 30 mA répond au niveau de protection couramment recherché pour la protection des personnes, tandis que son calibre 63 A permet d’alimenter des circuits en aval avec une réserve adaptée aux tableaux de distribution résidentiels et petit tertiaire.

Type A : adapté aux usages électriques comportant des composants électroniques

Le type A permet la détection des courants différentiels alternatifs ainsi que des courants différentiels pulsés. Il convient donc aux circuits alimentant des équipements intégrant de l’électronique de puissance ou des redressements partiels, là où un appareil de type AC ne serait pas approprié. C’est un choix pertinent pour sécuriser des usages modernes tout en conservant une lecture claire et cohérente de la protection différentielle dans le tableau.

Format 2 pôles compact pour tableaux sur rail DIN

Avec ses 2 pôles et sa largeur de 2 modules, cet interrupteur différentiel s’intègre facilement dans un coffret modulaire sur rail DIN. Son encombrement maîtrisé facilite l’organisation du tableau, notamment lorsque la place disponible est comptée. Ses dimensions compactes permettent une implantation propre, avec une largeur d’appareil de 36 mm, une hauteur de 83 mm et une profondeur d’appareil de 68 mm.

Caractéristiques électriques pensées pour une installation claire et maîtrisée

Ce modèle fonctionne sous une tension de dimensionnement de 230 V en 50 Hz, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa résistance au court-circuit Icw de 3 kA et sa résistance aux courants de choc de 0,25 kA apportent des repères utiles pour l’intégration dans un ensemble de protection cohérent. La puissance dissipée de 4,4 W aide également à anticiper le comportement thermique dans le tableau.

Raccordement pratique et verrouillage pour une manipulation plus sûre

L’appareil accepte des conducteurs monofilaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui couvre de nombreuses configurations de câblage en tableau. La présence d’un dispositif de verrouillage constitue un point appréciable pour sécuriser la position de l’appareil lors des interventions. Son indice de protection IP20 le destine à une installation dans une enveloppe adaptée, comme un coffret ou un tableau électrique.

Intégration cohérente dans l’univers Resi9 XE

Issu de la série Resi9 XE Protection Devices, cet interrupteur différentiel s’inscrit dans une logique de tableau modulaire structurée, pensée pour simplifier l’assemblage et conserver une implantation nette. Son montage sur barre DIN permet une mise en place rapide dans les coffrets compatibles de la gamme. Pour l’installateur comme pour l’acheteur qui souhaite éviter toute erreur de sélection, cette cohérence de gamme facilite la constitution d’un tableau homogène.

Un choix pertinent pour les projets de rénovation ou d’équipement de tableau

Grâce à son calibre 63 A, sa sensibilité 30 mA, son format bipolaire et sa technologie différentielle type A, ce modèle répond à un besoin précis : protéger efficacement des circuits alimentés en 230 V tout en conservant un appareillage compact et lisible dans le tableau. Sa plage de fonctionnement de -25 à 40 °C, son degré de pollution 2 et sa conception modulaire en font une solution adaptée aux installations où l’on recherche une protection différentielle claire, bien dimensionnée et simple à intégrer.
