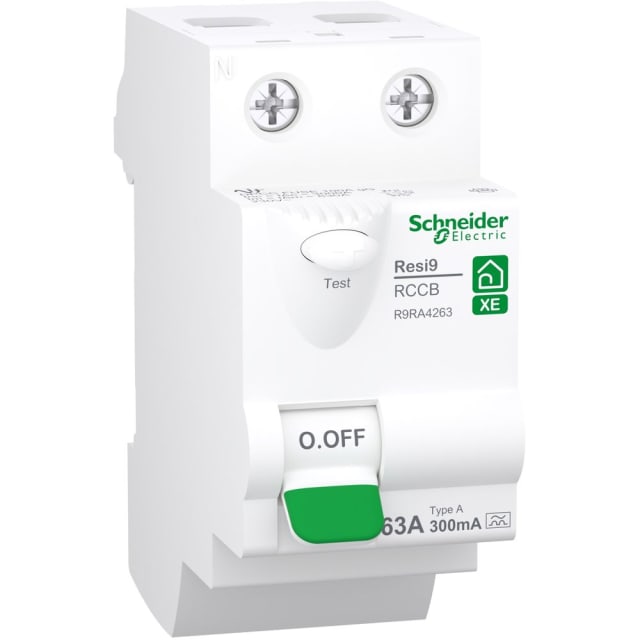

Interrupteur différentiel type A 63A 300mA 2P R9RA4263

Interrupteur différentiel type A 63A 300mA 2P pour la protection des circuits monophasés

Cet interrupteur différentiel type A 63A 300mA 2P est conçu pour assurer la coupure des circuits en cas de défaut d’isolement sur une installation monophasée 230 V. Son calibre de 63 A permet de l’intégrer en tête de rangée ou en protection différentielle générale selon l’architecture du tableau. Avec sa sensibilité de 300 mA, il répond aux besoins de protection contre les courants de fuite tout en convenant aux installations nécessitant un appareil différentiel 2 pôles compact et clairement identifiable au tableau.

Détection type A adaptée aux équipements générant des composantes continues

Le type A permet la détection des défauts différentiels sur courants alternatifs ainsi que sur certaines composantes continues pulsées. C’est un choix pertinent pour les circuits alimentant des équipements électroniques courants, afin de mieux accompagner les usages résidentiels modernes. Cette technologie apporte une protection différentielle adaptée lorsque l’installation comprend des appareils susceptibles de générer ce type de défaut, tout en restant simple à intégrer dans un coffret domestique ou petit tertiaire.

Format 2 modules sur rail DIN pour une intégration propre dans le tableau

Avec une largeur de 2 modules, cet interrupteur différentiel optimise la place disponible dans le coffret électrique. Son montage sur rail DIN facilite la pose, le remplacement ou la réorganisation des protections dans un tableau existant ou neuf. Son gabarit compact, associé à une profondeur totale maîtrisée, permet une implantation propre dans les enveloppes standards, sans alourdir l’occupation de la rangée.

Calibre 63 A et sensibilité 300 mA pour une protection différentielle principale

Le courant nominal de 63 A autorise l’alimentation de départs ou de groupes de circuits avec une réserve adaptée aux intensités soutenues. La sensibilité de 300 mA oriente cet appareil vers un rôle de protection différentielle amont, là où l’on recherche une coupure sur défaut d’isolement significatif. Cette configuration en 2P associe la coupure des conducteurs concernés à une lecture immédiate des caractéristiques essentielles directement sur un seul appareil.

Raccordement pratique et compatibilité avec les conducteurs courants

Cet appareil accepte des sections de conducteurs monofilaire de 1 à 25 mm² et multifilaire de 1 à 16 mm², ce qui facilite son raccordement dans de nombreuses configurations de tableau. Il convient aussi bien aux câblages de rénovation qu’aux installations structurées avec sections adaptées à un différentiel 63 A. La possibilité d’ajouter des dispositifs supplémentaires apporte une souplesse utile pour faire évoluer le tableau sans repartir d’une base incompatible.

Caractéristiques électriques pensées pour l’environnement du coffret

Prévu pour une tension de dimensionnement de 230 V et une fréquence de 50 Hz, cet interrupteur différentiel dispose d’une tension d’isolement Ui de 440 V et d’une tenue aux chocs Uimp de 4 kV. Sa résistance au court-circuit conditionnelle de 3 kA et sa résistance aux courants de choc de 0,25 kA en font un appareil adapté à son rôle dans un tableau de distribution. Son indice de protection IP20, son degré de pollution 2 et sa plage de fonctionnement de -25 à 40 °C correspondent à un usage en enveloppe électrique dans des conditions normales d’exploitation.

Conception fonctionnelle pour une utilisation claire au quotidien

Son dispositif de verrouillage renforce la maîtrise des interventions et participe à une exploitation plus lisible lors des opérations de maintenance ou de consignation. Sa finition blanche s’intègre naturellement dans les coffrets résidentiels et ses dimensions standardisées facilitent le repérage en façade. Cet interrupteur différentiel de la gamme Resi9 XE constitue ainsi une solution cohérente pour équiper un tableau avec une protection différentielle type A 63A 300mA 2P compacte, nette et facile à associer aux autres appareillages modulaires.
