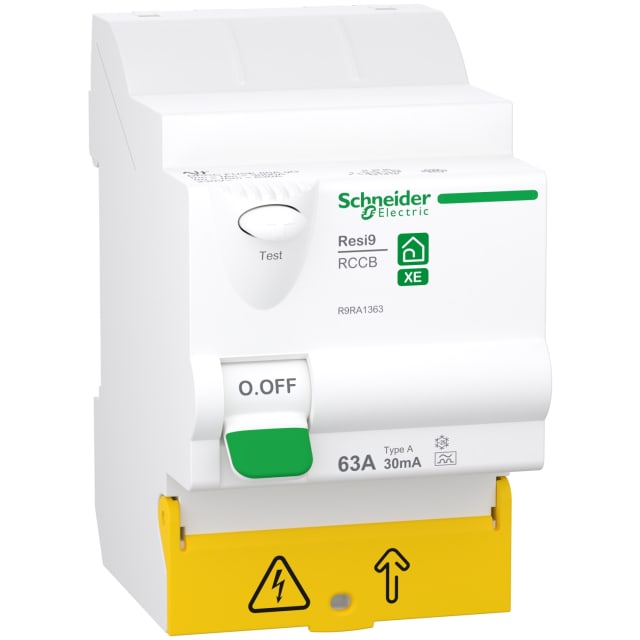

Interrupteur différentiel 3P 63A 30mA type A R9RA1363

Protection différentielle 30 mA pour circuits triphasés

Cet interrupteur différentiel 3P 63 A 30 mA type A est conçu pour assurer la coupure d’un circuit en cas de défaut d’isolement. Sa sensibilité de 30 mA permet une protection adaptée des personnes, tandis que son calibre 63 A répond aux besoins des tableaux alimentant des départs triphasés. Le type A détecte les défauts différentiels en courant alternatif ainsi que les composantes continues pulsées, ce qui le rend particulièrement pertinent pour des usages comportant des équipements électroniques.

Configuration 3 pôles adaptée aux tableaux sur rail DIN

Ce modèle en 3 pôles est prévu pour une intégration directe dans un tableau électrique sur barre DIN. Avec une largeur de 3 modules, soit 54 mm, il s’insère proprement dans les coffrets de distribution tout en limitant l’encombrement. Son format facilite la composition de rangées cohérentes avec les autres appareillages modulaires de protection et de commande.

Type A : un choix pertinent pour les charges électroniques

Le différentiel de type A est recommandé lorsque les circuits alimentent des équipements susceptibles de générer des courants de défaut spécifiques, notamment des charges avec électronique intégrée. Il constitue ainsi un choix judicieux pour mieux couvrir les usages modernes où les appareils comportent des composants de redressement ou de variation. Cette configuration permet de sécuriser l’installation avec un appareil mieux adapté qu’un simple type AC sur ce type de charges.

Caractéristiques électriques pensées pour une distribution 400 V

L’appareil est donné pour une tension de dimensionnement de 400 V, une fréquence de 50 Hz et une tension d’isolement Ui de 440 V. Sa tenue aux chocs de 4 kV contribue à son intégration dans un environnement de tableau de distribution. Sa résistance aux courants de choc de 3 kA complète le profil technique du produit pour les installations modulaires où la stabilité de fonctionnement et la compatibilité avec l’architecture du tableau sont des critères essentiels.

Raccordement pratique et intégration soignée

Les bornes acceptent des conducteurs monofilares de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm², ce qui offre une bonne souplesse de câblage selon la section utilisée dans le tableau. La profondeur totale de 43,7 mm et le gabarit de l’appareil facilitent son implantation dans de nombreux coffrets. Le dispositif de verrouillage intégré apporte un point pratique supplémentaire pour les opérations d’exploitation et de sécurisation.

Conçu pour l’environnement du tableau électrique

Avec un indice de protection IP20, cet interrupteur différentiel est destiné à être monté dans une enveloppe adaptée. Il fonctionne dans une plage de température ambiante de -25 à +40 °C et présente un degré de pollution 2, ce qui correspond à un usage en tableau de distribution. Sa finition blanche proche du RAL 9003 permet une présentation homogène dans les ensembles modulaires récents.

Une solution Resi9 XE pour compléter une chaîne de protection

Issu de la gamme Resi9 XE Protection Devices, ce modèle peut recevoir des dispositifs supplémentaires, ce qui facilite la constitution d’un ensemble de protection cohérent dans le tableau. Il convient aux projets où l’on recherche un interrupteur différentiel triphasé compact, lisible dans sa fonction et techniquement adapté à une distribution modulaire avec détection 30 mA de type A. C’est un choix précis pour équiper ou mettre à niveau une rangée de protection différentielle en environnement résidentiel ou petit tertiaire.
