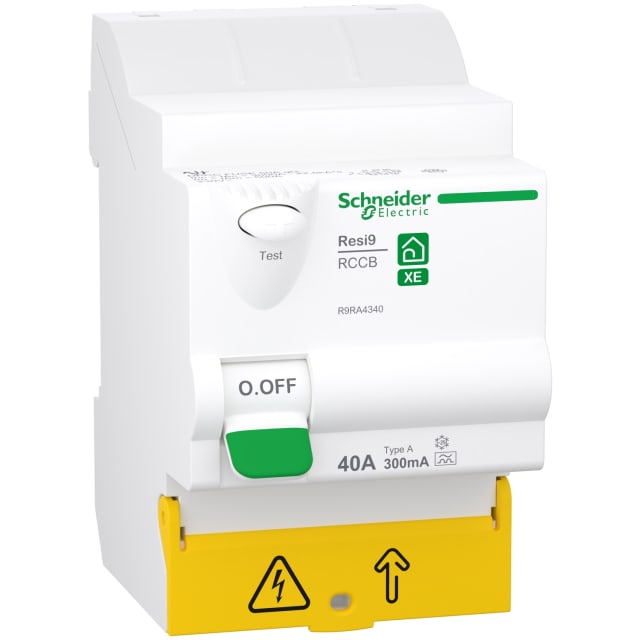

Interrupteur différentiel type A 3P 40A 300mA R9RA4340

Protection différentielle type A pour tableaux tripolaires

Cet interrupteur différentiel type A 3P 40A 300mA est conçu pour assurer la coupure automatique en cas de défaut d’isolement sur une installation en 400 V. Son calibre de 40 A permet de l’intégrer en tête ou sur un départ dédié selon l’architecture du tableau, tandis que sa sensibilité de 300 mA répond aux besoins de protection différentielle orientés vers la surveillance des défauts de fuite. Le type A le rend adapté à la détection des courants différentiels alternatifs et des courants comportant une composante continue pulsée, rencontrés avec de nombreux équipements électriques et électroniques.

Format 3 pôles adapté aux réseaux triphasés

Avec ses 3 pôles, cet appareil convient aux installations triphasées sans neutre, dans un encombrement de 3 modules. Ce format compact facilite son intégration dans un tableau modulaire tout en préservant de la place pour les autres organes de protection et de distribution. Son montage sur barre DIN permet une mise en place rapide dans les coffrets et armoires équipés pour l’appareillage modulaire.

Installation claire et raccordement pratique en tableau

Le raccordement accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui couvre un large éventail de sections courantes en distribution électrique. La présence d’un dispositif de verrouillage constitue un avantage utile pour la sécurisation de l’appareil lors des opérations d’exploitation ou de maintenance. Sa profondeur totale contenue et son gabarit modulaire facilitent l’organisation du câblage dans les tableaux résidentiels et petits ensembles de distribution.

Détection type A pour circuits avec équipements électroniques

Le choix d’un interrupteur différentiel type A est particulièrement pertinent lorsqu’une installation alimente des usages pouvant générer des courants de défaut spécifiques, comme certains appareils électroménagers, automatismes ou équipements à électronique intégrée. Par rapport à un type AC, il apporte une détection adaptée aux défauts comportant une composante continue pulsée, ce qui aide à sélectionner une protection cohérente avec les circuits réellement alimentés.

Caractéristiques électriques pensées pour la protection modulaire

L’appareil fonctionne sous tension assignée de 400 V, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa résistance aux courants de choc de 3 kA participe à son intégration dans une distribution modulaire standard. Fonctionnant en 50 Hz, il s’insère dans les configurations classiques de tableaux de protection. Sa puissance dissipée de 3,6 W reste à prendre en compte lors du dimensionnement thermique de l’enveloppe, notamment dans les coffrets compacts fortement équipés.

Intégration soignée dans la gamme modulaire Resi9 XE

Issu de la série Resi9 XE Protection Devices, cet interrupteur différentiel s’intègre dans une logique de tableau modulaire homogène. Son format 54 mm de large, 88 mm de haut et 69 mm de profondeur simplifie l’anticipation de l’implantation. La possibilité d’ajouter des dispositifs complémentaires apporte de la souplesse pour faire évoluer le tableau selon les besoins du chantier ou de la rénovation.

Conditions d’usage et informations utiles au choix

Ce modèle présente un indice de protection IP20, un degré de pollution 2 et une plage de température de fonctionnement de -25 à +40 °C, des données importantes pour valider son emploi dans une enveloppe adaptée. Non sélectif et non micro-retardé, il doit être choisi en tenant compte de la coordination recherchée dans le tableau. Sa finition blanche, proche du RAL 9003, assure une continuité visuelle propre avec les appareillages modulaires actuels.
