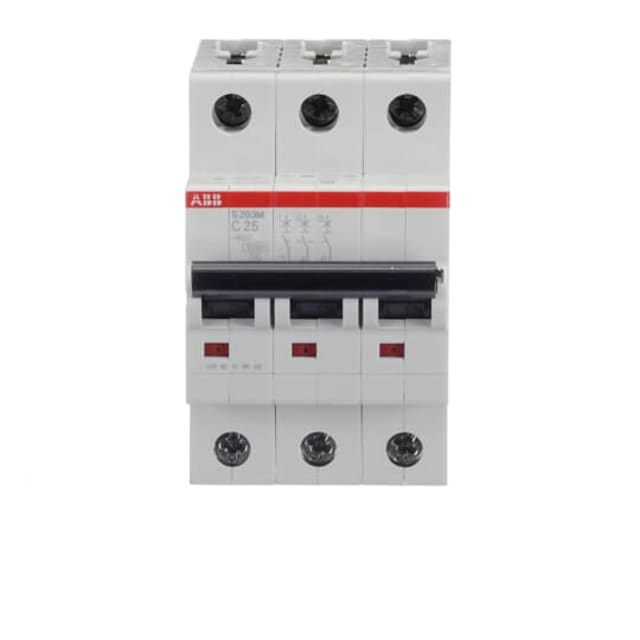

Disjoncteur tripolaire 25A courbe C 10kA 2CDS273001R0254
Disjoncteur tripolaire 25 A courbe C, pouvoir de coupure 10 kA, pour protection des circuits triphasés en 400 V. Format modulaire 3 modules, série S200M, idéal pour tableaux de distribution.
54.63€ HTVA
Sur commande : 10 à 17 jours
Sur commande : 10 à 17 jours
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 54.63€ | 0% |
| 3-5 | 53.54€ | 2% |
| 6-10 | 52.99€ | 3% |
| 11+ | 52.44€ | 4% |
| Référence | Produit | Nombre de pôles (total) | Courant nominal | Courbe de déclenchement | Conducteur neutre à connection | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|---|
| 4009270 |
Réf. 4009270
Disjoncteur tripolaire 25A courbe C 10kA 2CDS273001R0254
Modèle sélectionné
|
3 | 25 A | C | non | Sur commande | 54.63€ HTVA par 1 pièce Sur commande |
| 3613620 |
Réf. 3613620
Disjoncteur bipolaire 6A courbe C 10kA 2CDS272001R0064
|
2 | 6 A | C | non | En stock | 36.92€ HTVA par 1 pièce En stock |
| 3613623 |
Réf. 3613623
Disjoncteur 2 pôles courbe C 16A 10kA 2CDS272001R0164
|
2 | 16 A | C | non | En stock | 20.55€ HTVA par 1 pièce En stock |
| 3619454 |
Réf. 3619454
Disjoncteur bipolaire 2A courbe C 10kA 2CDS272001R0024
|
2 | 2 A | C | non | En stock | 40.60€ HTVA par 1 pièce En stock |
| 3693710 |
Réf. 3693710
Disjoncteur 4 pôles courbe C 40A 10kA 2CDS274001R0404
|
4 | 40 A | C | non | En stock | 84.63€ HTVA par 1 pièce En stock |
| 3703523 |
Réf. 3703523
Disjoncteur 4P 32A courbe C 10kA S200M 2CDS274001R0324
|
4 | 32 A | C | non | En stock | 69.12€ HTVA par 1 pièce En stock |
| 3736642 |
Réf. 3736642
Disjoncteur tripolaire 40A courbe C 10kA 2CDS273001R0404
|
3 | 40 A | C | non | En stock | 57.01€ HTVA par 1 pièce En stock |
| 3738118 |
Réf. 3738118
Disjoncteur 2P 4A courbe C 10kA 2CDS272001R0044
|
2 | 4 A | C | non | En stock | 33.05€ HTVA par 1 pièce En stock |
| 3757231 |
Réf. 3757231
Disjoncteur tripolaire 32A courbe C 10kA 2CDS273001R0324
|
— | — | — | — | En stock | 55.15€ HTVA par 1 pièce En stock |
| 3760822 |
Réf. 3760822
Disjoncteur bipolaire 20A courbe C 10kA S200M 2CDS272001R0204
|
2 | 20 A | C | non | En stock | 20.77€ HTVA par 1 pièce En stock |
| 3773406 |
Réf. 3773406
Disjoncteur 3P 16A courbe C 10kA 2CDS273001R0164
|
— | — | — | — | Rupture de stock | 48.49€ HTVA par 1 pièce Rupture de stock |
| 3775895 |
Réf. 3775895
Disjoncteur 2P 10A courbe C 10kA rail DIN 2CDS272001R0104
|
2 | 10 A | C | non | En stock | 29.70€ HTVA par 1 pièce En stock |
| 3880171 |
Réf. 3880171
Disjoncteur 4P 25A courbe C 10kA S200M 2CDS274001R0254
|
4 | 25 A | C | non | En stock | 64.37€ HTVA par 1 pièce En stock |
| 3916751 |
Réf. 3916751
Disjoncteur 4P courbe C 63A 10kA 2CDS274001R0634
|
4 | 63 A | C | non | En stock | 114.88€ HTVA par 1 pièce En stock |
| 3963758 |
Réf. 3963758
Disjoncteur bipolaire 25A courbe C 10kA 2CDS272001R0254
|
2 | 25 A | C | non | En stock | 36.03€ HTVA par 1 pièce En stock |
| 3993891 |
Réf. 3993891
Disjoncteur 4P 16A courbe C 10kA 2CDS274001R0164
|
4 | 16 A | C | non | En stock | 41.24€ HTVA par 1 pièce En stock |
| 4009060 |
Réf. 4009060
Disjoncteur 1P 2A courbe C 10kA S200M 2CDS271001R0024
|
1 | 2 A | C | non | En stock | 18.97€ HTVA par 1 pièce En stock |
| 4009076 |
Réf. 4009076
Disjoncteur 1P 32A courbe C 10kA S201M 2CDS271001R0324
|
1 | 32 A | C | non | Sur commande | 19.40€ HTVA par 1 pièce Sur commande |
| 4009190 |
Réf. 4009190
Disjoncteur bipolaire 6A courbe B 10kA 2CDS272001R0065
|
2 | 6 A | B | non | En stock | 39.40€ HTVA par 1 pièce En stock |
| 4009193 |
Réf. 4009193
Disjoncteur bipolaire 10A courbe B 10kA S202M
|
2 | 10 A | B | non | Sur commande | 37.05€ HTVA par 1 pièce Sur commande |
| 4009196 |
Réf. 4009196
Disjoncteur bipolaire 16A courbe B 10kA 2CDS272001R0165
|
2 | 16 A | B | non | En stock | 37.67€ HTVA par 1 pièce En stock |
| 4009199 |
Réf. 4009199
Disjoncteur 2P 32A courbe C 10kA 2CDS272001R0324
|
2 | 32 A | C | non | Sur commande | 38.62€ HTVA par 1 pièce Sur commande |
| 4009268 |
Réf. 4009268
Disjoncteur tripolaire 20A courbe C 10kA 2CDS273001R0204
|
3 | 20 A | C | non | Sur commande | 47.68€ HTVA par 1 pièce Sur commande |
| 4009276 |
Réf. 4009276
Disjoncteur tripolaire 63A courbe C 10kA 2CDS273001R0634
|
3 | 63 A | C | non | En stock | 97.82€ HTVA par 1 pièce En stock |
| 4009368 |
Réf. 4009368
Disjoncteur tétrapolaire 10A courbe C 10kA 2CDS274001R0104
|
4 | 10 A | C | non | Sur commande | 57.11€ HTVA par 1 pièce Sur commande |
| 4009373 |
Réf. 4009373
Disjoncteur 4P 20A courbe C 10kA 2CDS274001R0204
|
4 | 20 A | C | non | En stock | 51.44€ HTVA par 1 pièce En stock |
| 4440374 |
Réf. 4440374
Disjoncteur 3P+N 32A courbe Z 10kA S200M 2CDS273103R0538
|
4 | 32 A | Z | oui | En stock | 88.17€ HTVA par 1 pièce En stock |
| 4440445 |
Réf. 4440445
Disjoncteur 4 pôles 20A courbe D 10kA 2CDS274001R0201
|
4 | 20 A | d | non | En stock | 112.46€ HTVA par 1 pièce En stock |
| 4440455 |
Réf. 4440455
Disjoncteur tétrapolaire 32A courbe D 10kA S200M
|
4 | 32 A | d | non | En stock | 133.76€ HTVA par 1 pièce En stock |
Disjoncteur tripolaire 25A courbe C 10kA pour protection de lignes triphasées
Ce disjoncteur tripolaire 25A courbe C est conçu pour la protection des circuits triphasés dans les tableaux électriques de distribution. Avec ses 3 pôles protégés, il coupe simultanément les trois phases afin de sécuriser efficacement les départs alimentant des équipements, machines, moteurs de petite puissance, circuits techniques ou lignes de distribution en environnement résidentiel, tertiaire ou industriel léger.
Pouvoir de coupure élevé pour tableaux exigeants
Son pouvoir de coupure de 10 kA selon EN 60898 à 230 V comme à 400 V permet une intégration adaptée aux installations où le niveau de court-circuit présumé impose une protection modulaire renforcée. Ce niveau de performance en fait une solution particulièrement pertinente pour les tableaux où l’on recherche un disjoncteur modulaire tripolaire capable d’allier encombrement réduit et tenue élevée face aux défauts.
Courbe C 25A adaptée aux usages courants avec appels de courant modérés
Le calibre 25 A convient à la protection de départs triphasés dimensionnés pour cette intensité, tandis que la courbe C est adaptée aux circuits présentant des pointes de courant modérées au démarrage. Elle convient notamment aux lignes alimentant des équipements techniques, auxiliaires d’atelier, petits moteurs ou charges mixtes, en limitant les déclenchements intempestifs tout en conservant une protection efficace contre les surcharges et courts-circuits.
Format modulaire 3 pas pour intégration simple au tableau
Avec une largeur de 3 modules et une profondeur totale de 69 mm, ce disjoncteur tripolaire 3P s’intègre facilement dans les coffrets et tableaux sur rail DIN. Son format compact permet d’optimiser l’occupation de l’enveloppe tout en conservant un appareil bien dimensionné pour les départs triphasés. L’indice de protection IP20 participe à une installation adaptée à l’intérieur du tableau, dans les conditions normales d’exploitation prévues pour ce type d’appareillage modulaire.
Raccordement souple pour différentes sections de conducteurs
Ce modèle accepte des conducteurs monofilares jusqu’à 35 mm² et des conducteurs multifilaires jusqu’à 25 mm², ce qui facilite son intégration dans de nombreuses architectures de câblage. Cette plage de raccordement apporte de la souplesse lors du montage, aussi bien pour des départs en cuivre rigide que pour des liaisons en câble souple correctement préparées, avec une compatibilité pratique pour des tableaux de distribution standardisés.
Caractéristiques électriques adaptées aux réseaux AC/DC
Prévu pour une tension de dimensionnement de 400 V, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV, ce disjoncteur offre un niveau cohérent pour les environnements de distribution modulaire. Son fonctionnement en 50/60 Hz et son type de tension AC/DC élargissent les possibilités d’emploi sur des installations techniques compatibles. La classe de limitation énergétique 3 constitue également un atout pour contenir les effets thermiques et dynamiques liés aux défauts.
Une solution modulaire pensée pour les ensembles évolutifs
Ce disjoncteur de la série S200M est prévu pour recevoir des dispositifs supplémentaires, ce qui facilite la constitution d’un ensemble de protection évolutif selon les besoins du tableau. Pour l’installateur comme pour l’exploitant, c’est un choix pertinent lorsqu’il faut combiner protection tripolaire, pouvoir de coupure élevé et cohérence d’intégration dans une gamme modulaire destinée à la distribution électrique.
Documentation PDF
Caractéristiques techniques
| Pouvoir de coupure assigné Icn selon EN 60898 à 230V | 10 kA |
|---|---|
| Nombre de pôles (total) | 3 |
| Courant nominal | 25 A |
| Courbe de déclenchement | C |
| Conducteur neutre à connection | non |
| Nombre de pôles protégés | 3 |
| Largeur en unités de division | 3 |
| Pouvoir de coupure assigné icn selon EN 60898 à 400 v | 10 kA |
| Tension de dimensionnement | 400 V |
| Profondeur totale | 69 mm |
| Type de tension | AC/DC |
| Tension d'isolement de mesure Ui | 440 V |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V | 15 kA |
| Tension nominale de tenue aux chocs Uimp | 4 kV |
| Fréquence | 50...60 Hz |
| Dispositifs supplémentaires possibles | oui |
| Montage sous crépi | non |
| Classe de limitation énergétique | 3 |
| Catégorie de surtension | 3 |
| Section du conducteur multifilaire pouvant être raccordée | 0...25 mm² |
| Classe de protection (IP) | IP20 |
| Degré de pollution | 3 |
| Section du conducteur monofilaire raccordable | 0...35 mm² |
| Température ambiante durant le fonctionnement | -25...55 °C |
| Antidéflagrant | non |
| Puissance dissipée | 9.6 W |
| Product Carbon Footprint (CO2) | Estimation Sonepar |
Produits de la même série que le produit consulté
Ce disjoncteur tripolaire ABB S203M-C25 est-il adapté à un tableau modulaire standard ?
Oui, c’est un disjoncteur modulaire pour rail DIN, prévu pour les tableaux électriques de distribution. Son format 3 modules facilite l’intégration dans un coffret existant, sous réserve de la place disponible et du respect du schéma de câblage.
Peut-on ajouter des accessoires sur ce disjoncteur ABB S200M ?
Oui, la gamme S200M prévoit des accessoires complémentaires. Cela permet d’ajouter certaines fonctions selon le besoin, par exemple pour la signalisation ou la commande, si l’accessoire est compatible avec cette référence.
Ce disjoncteur peut-il être utilisé avec des conducteurs rigides ou souples ?
Oui, il accepte des conducteurs monofiliaires et multifilaires, dans les sections compatibles indiquées par le fabricant. Il faut respecter le serrage recommandé et, pour les fils souples, utiliser une terminaison adaptée si nécessaire.
Dans quels types d’installations ce disjoncteur est-il généralement utilisé ?
Il est destiné aux installations de répartition et de protection dans les environnements résidentiels, tertiaires ou industriels, dès lors que l’appareil et le réseau sont compatibles avec sa gamme d’emploi.
Quel entretien prévoir après l’installation ?
Aucun entretien complexe n’est nécessaire, mais il est conseillé de vérifier périodiquement le serrage des connexions, l’absence d’échauffement anormal et l’état général du tableau. Toute intervention doit se faire hors tension.
Comment s’assurer que cette référence correspond bien au bon produit lors de la commande ?
Il faut recouper la référence fabricant 2CDS273001R0254, la désignation S203M-C25 et le fait qu’il s’agit d’un modèle tripolaire. En cas de doute, comparez aussi le GTIN/EAN et la série S200M avant achat.
