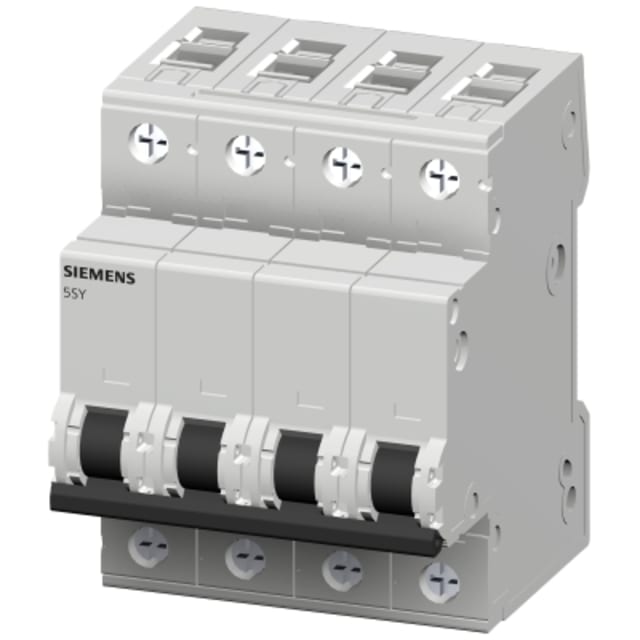

Disjoncteur tétrapolaire 40A 10kA courbe C 5SY44407

Disjoncteur tétrapolaire 40A courbe C pour protection des circuits triphasés

Ce disjoncteur tétrapolaire 40A courbe C est conçu pour la protection des lignes et départs en distribution électrique AC. Sa configuration 4 pôles permet la coupure simultanée de l’ensemble des conducteurs protégés, ce qui le rend particulièrement adapté aux installations triphasées nécessitant une protection homogène sur quatre voies. Avec une tension de dimensionnement de 400 V et une largeur de 4 modules, il s’intègre proprement dans un tableau modulaire tout en conservant un encombrement maîtrisé.

Pouvoir de coupure 10 kA pour tableaux à forte exigence

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230/400 V, ce disjoncteur répond aux besoins des tableaux où le niveau de court-circuit impose un appareil de protection performant. Il dispose également d’un pouvoir de coupure Icu de 15 kA selon IEC 60947-2, ce qui renforce son intérêt dans des environnements techniques exigeants. Cette capacité permet de sécuriser efficacement les départs alimentant machines, équipements tertiaires ou réseaux de distribution en aval.

Courbe C 40A adaptée aux usages courants avec appels de courant modérés

Le calibre 40 A convient à la protection de circuits de puissance adaptés à cette intensité nominale, tandis que la courbe de déclenchement C est particulièrement indiquée pour les charges usuelles présentant des pointes de courant modérées au démarrage. Elle constitue un bon choix pour de nombreux départs en environnement résidentiel évolué, tertiaire ou technique, lorsque l’on recherche une protection contre les surcharges et courts-circuits sans sensibilité excessive aux appels transitoires.

Format modulaire 4P pratique pour intégration en coffret

Ce modèle occupe 4 unités de division et présente une profondeur totale de 70 mm, ce qui facilite son intégration dans les coffrets et tableaux de distribution modulaires. Son format 4P permet une lecture claire de l’appareillage dans l’armoire et une organisation cohérente des protections sur les réseaux triphasés. Le raccordement accepte des conducteurs monofilares et multifilaires de 0,75 à 35 mm², offrant une bonne souplesse de mise en œuvre selon la section des lignes à protéger.

Protection électrique complète sur quatre pôles

Ce disjoncteur protège 4 pôles et ne comporte pas de conducteur neutre commuté dédié, ce qui correspond à une architecture de protection quadripolaire intégrale. Cette conception convient lorsque les quatre conducteurs doivent être protégés de façon équivalente. La classe de limitation d’énergie 3 contribue à réduire les effets thermiques et dynamiques liés aux défauts, un point important pour préserver la sélectivité et la tenue des équipements installés en aval.

Caractéristiques d’isolement et tenue électrique pour environnement technique

L’appareil fonctionne en tension AC avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 3 confirment une conception adaptée aux environnements de distribution électrique courants en tableau. L’indice de protection IP20 participe à la sécurité de l’appareil une fois installé avec ses conducteurs raccordés dans une enveloppe appropriée.

Utilisation stable dans une large plage de température

Ce disjoncteur est prévu pour fonctionner dans une plage de température ambiante étendue de -40 à +70 °C, ce qui facilite son emploi dans des locaux techniques soumis à des conditions variables. Il peut également recevoir des dispositifs supplémentaires, un avantage intéressant pour faire évoluer le tableau selon les besoins d’exploitation, de signalisation ou d’auxiliaires. Pour un montage cohérent, il s’adresse aux installations où l’on recherche un disjoncteur quadripolaire 40A 10kA courbe C compact, lisible et adapté à la protection modulaire en coffret.
