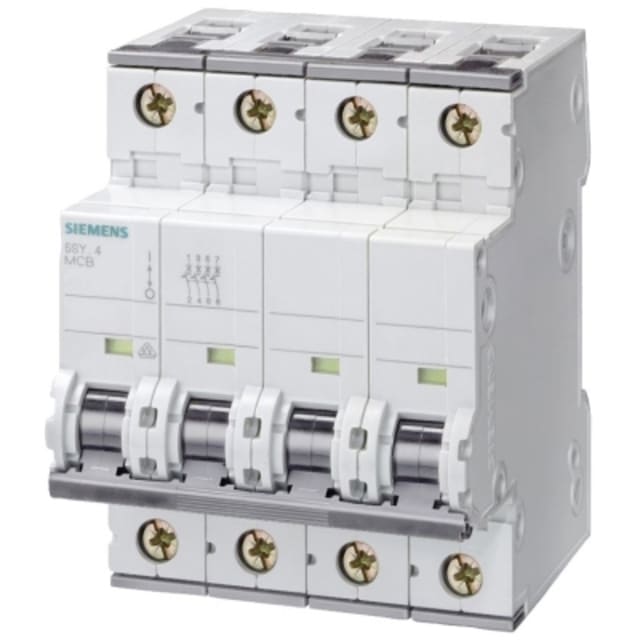

Disjoncteur tétrapolaire 63A 10kA courbe C 5SY44637

Disjoncteur tétrapolaire 63A courbe C pour la protection des départs triphasés

Ce disjoncteur tétrapolaire 63A 10kA courbe C est conçu pour assurer la protection magnétothermique des circuits contre les surcharges et les courts-circuits sur des installations en 400 V. Avec ses 4 pôles protégés, il convient aux réseaux triphasés sans neutre raccordé et s’intègre naturellement dans les tableaux de répartition où une coupure simultanée des quatre conducteurs est recherchée. Son calibre de 63 A en fait une solution adaptée aux départs de puissance, à certaines alimentations d’équipements techniques et à la protection de lignes nécessitant une intensité nominale élevée.

Pouvoir de coupure 10 kA pour tableaux exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire répond aux besoins des installations où le niveau de court-circuit présumé impose un appareil robuste en tableau. Il dispose également d’un pouvoir de coupure Icu de 15 kA selon IEC 60947-2 à 230 V et 400 V, ce qui renforce son intérêt dans des environnements techniques demandant une protection modulaire capable de s’adapter à des configurations de distribution plus soutenues.

Courbe C adaptée aux usages électriques courants et charges à appel modéré

La courbe de déclenchement C permet de protéger efficacement les circuits alimentant des charges usuelles présentant un appel de courant modéré à la mise sous tension. Elle est particulièrement pertinente pour de nombreux départs en tertiaire, en atelier ou en infrastructure technique, lorsque l’on souhaite éviter les déclenchements intempestifs tout en conservant une protection nette contre les défauts. Ce positionnement en fait un disjoncteur quadripolaire polyvalent pour une large variété d’applications de distribution électrique.

Format modulaire 4 pas pour une intégration simple en coffret

Sa largeur de 4 unités de division facilite l’implantation dans les coffrets et tableaux modulaires sans pénaliser l’organisation de l’appareillage. Sa profondeur totale de 70 mm reste cohérente avec les enveloppes de distribution courantes, ce qui aide à maintenir un câblage propre et une implantation rationnelle des protections. Ce format compact est un vrai atout lorsqu’il faut combiner plusieurs disjoncteurs modulaires, accessoires et organes de commande dans un espace maîtrisé.

Raccordement souple pour conducteurs jusqu’à 35 mm²

Ce modèle accepte aussi bien les conducteurs monofilares que multifilaires de 0,75 à 35 mm², ce qui offre une bonne latitude au moment du câblage. Cette plage de raccordement permet de l’utiliser aussi bien sur des sections modestes que sur des alimentations plus conséquentes, selon l’architecture du tableau et les sections définies par le dimensionnement de l’installation. Pour l’installateur, c’est un point important pour gagner en cohérence entre protection, peignage éventuel et raccordement des départs.

Caractéristiques électriques adaptées à la distribution en courant alternatif

Prévu pour une tension de dimensionnement de 400 V en courant alternatif 50 Hz, ce disjoncteur présente une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 3 le destinent à une utilisation en environnement de tableau électrique conforme aux contraintes habituelles de distribution. La classe de limitation énergétique 3 participe également à une meilleure maîtrise des effets du court-circuit sur l’installation en aval.

Utilisation en tableau avec possibilité d’extensions d’appareillage

Ce disjoncteur 4P peut recevoir des dispositifs supplémentaires, ce qui permet d’envisager des montages évolutifs selon les besoins du tableau électrique. Cette compatibilité est intéressante lorsqu’il faut préparer une distribution amenée à intégrer des auxiliaires ou des fonctions complémentaires sans changer la base de protection. Son indice de protection IP20, une fois les conducteurs raccordés, correspond à un usage en coffret ou armoire, dans le respect des conditions normales d’installation et d’exploitation.

Un choix pertinent pour la protection modulaire forte intensité

Pour une recherche de disjoncteur tétrapolaire 63A 10kA courbe C destiné à un tableau de distribution, ce modèle réunit les points attendus sur ce niveau de gamme : 4 pôles protégés, calibre 63 A, coupure 10 kA, encombrement modulaire 4 pas et raccordement jusqu’à 35 mm². Il constitue une réponse claire pour protéger des départs triphasés à intensité élevée avec un appareil modulaire pensé pour les environnements de distribution électrique exigeants.
