ABB

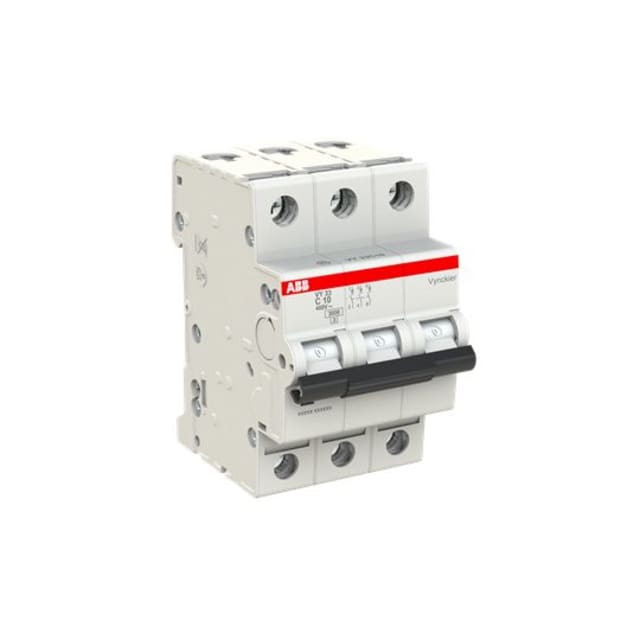

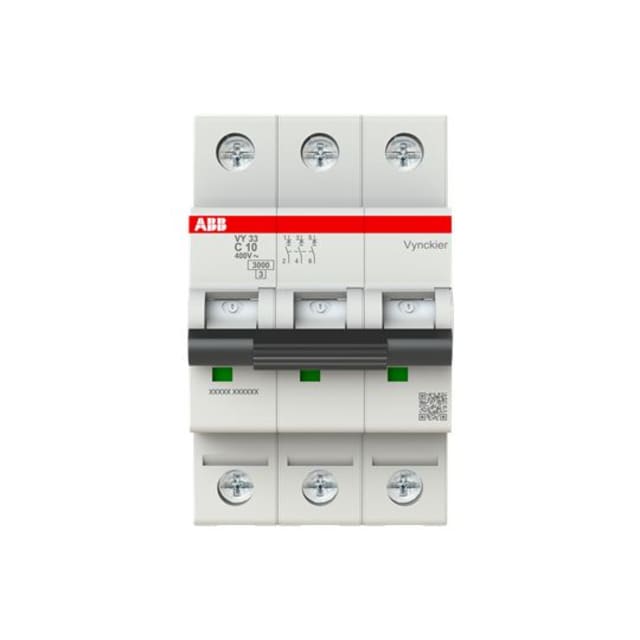

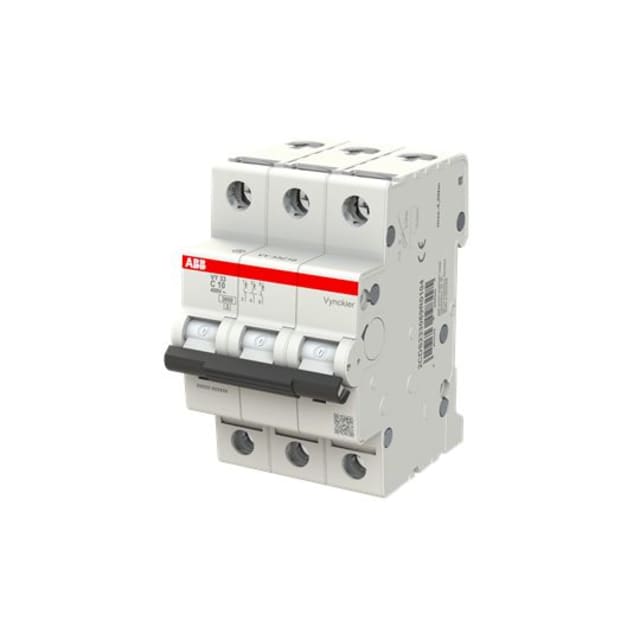

Disjoncteur tripolaire courbe C 10A 3kA VY30 2CDS233089R0104

Marque : ABB EAN : 4053546098495 SKU : 7675935 Réf. fabricant : 2CDS233089R0104

Disjoncteur tripolaire 10 A courbe C, pouvoir de coupure 3 kA, pour protection et distribution sur tableaux électriques 3 modules, 400 V AC, avec bornes pour conducteurs jusqu’à 35 mm².

29.82€ HTVA

Par 1 pièce

En rupture de stock

Ce produit est actuellement en rupture de stock.

Pas de panique! Entrez votre email et soyez notifié dès que ce produit est de retour.

Quantité Prix HTVA Remise
0-2 29.82€ 0%
3-5 29.22€ 2%
6-10 28.92€ 3%
11+ 28.63€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Conducteur neutre à connection Disponibilité Prix HTVA
7675935 Réf. 7675935 Disjoncteur tripolaire courbe C 10A 3kA VY30 2CDS233089R0104 Modèle sélectionné
Nombre de pôles (total)
3
Courant nominal
10 A
Conducteur neutre à connection
non
3 10 A non Sur commande 29.82€ HTVA par 1 pièce Sur commande
7675924 Réf. 7675924 Disjoncteur 2P 10A courbe C 3kA rail DIN 2CDS232089R0104
Nombre de pôles (total)
2
Courant nominal
10 A
Conducteur neutre à connection
non
2 10 A non En stock 7.32€ HTVA par 1 pièce En stock
7675934 Réf. 7675934 Disjoncteur triphasé VY30 3kA courbe C 6A 2CDS233089R0064
Nombre de pôles (total)
3
Courant nominal
6 A
Conducteur neutre à connection
non
3 6 A non En stock 30.25€ HTVA par 1 pièce En stock
7675936 Réf. 7675936 Disjoncteur triphasé 16A courbe C 3kA VY30 2CDS233089R0164
Nombre de pôles (total)
3
Courant nominal
16 A
Conducteur neutre à connection
non
3 16 A non En stock 26.25€ HTVA par 1 pièce En stock
7675937 Réf. 7675937 Disjoncteur triphasé 20A courbe C 3kA VY30 3P
Nombre de pôles (total)
3
Courant nominal
20 A
Conducteur neutre à connection
non
3 20 A non En stock 26.25€ HTVA par 1 pièce En stock
7675938 Réf. 7675938 Disjoncteur tripolaire 25A courbe C 3kA 2CDS233089R0254
Nombre de pôles (total)
3
Courant nominal
25 A
Conducteur neutre à connection
non
3 25 A non En stock 26.76€ HTVA par 1 pièce En stock
7675939 Réf. 7675939 Disjoncteur tripolaire 32A courbe C 3kA VY30 2CDS233089R0324
Nombre de pôles (total)
3
Courant nominal
32 A
Conducteur neutre à connection
non
3 32 A non En stock 27.53€ HTVA par 1 pièce En stock
7675940 Réf. 7675940 Disjoncteur tripolaire courbe C 40A 3kA 2CDS233089R0404
Nombre de pôles (total)
3
Courant nominal
40 A
Conducteur neutre à connection
non
3 40 A non En stock 35.14€ HTVA par 1 pièce En stock
7675941 Réf. 7675941 Disjoncteur tripolaire courbe C 50A 3kA 2CDS233089R0504
Nombre de pôles (total)
3
Courant nominal
50 A
Conducteur neutre à connection
non
3 50 A non En stock 46.37€ HTVA par 1 pièce En stock
7675942 Réf. 7675942 Disjoncteur tripolaire courbe C 63A 3kA 2CDS233089R0634
Nombre de pôles (total)
3
Courant nominal
63 A
Conducteur neutre à connection
non
3 63 A non En stock 54.38€ HTVA par 1 pièce En stock
7675946 Réf. 7675946 Disjoncteur 3P+N 10A courbe C 3kA VY30 2CDS233189R0104
Nombre de pôles (total)
4
Courant nominal
10 A
Conducteur neutre à connection
oui
4 10 A oui En stock 38.65€ HTVA par 1 pièce En stock

Disjoncteur tripolaire 10 A pour protection des circuits triphasés

Ce disjoncteur modulaire tripolaire courbe C 10 A de la série VY30 est conçu pour protéger efficacement les circuits triphasés contre les surcharges et les courts-circuits. Sa configuration 3P permet la coupure simultanée des trois phases, ce qui en fait un choix adapté aux tableaux électriques alimentant des équipements triphasés, des départs techniques ou certaines lignes de distribution nécessitant une protection dédiée en 400 V AC.

Courbe C adaptée aux usages les plus courants en installation

Grâce à sa courbe de déclenchement C, ce modèle convient aux circuits présentant un courant d’appel modéré au démarrage. Il est pertinent pour de nombreuses applications en environnement résidentiel évolué, tertiaire ou technique, notamment lorsque l’on souhaite protéger des lignes alimentant des appareils ou récepteurs triphasés sans choisir une courbe trop sensible. Le calibre 10 A permet de sécuriser précisément les départs de faible puissance en conservant une protection cohérente avec l’installation.

Pouvoir de coupure 3 kA et protection thermique-magnétique intégrée

Ce disjoncteur VY30 dispose d’un pouvoir de coupure de 3 kA, à 230 V comme à 400 V selon les données disponibles, avec également une valeur Icu de 3 kA selon l’IEC 60947-2. Il associe ainsi protection thermique contre les surcharges et protection magnétique contre les courts-circuits. Cette combinaison permet de limiter les dommages sur les conducteurs et de contribuer à la continuité d’exploitation du tableau lorsqu’un défaut apparaît sur le départ concerné.

Format modulaire 3 unités pour intégration simple au tableau

Avec une largeur de 3 modules, ce disjoncteur tripolaire s’intègre naturellement sur rail DIN dans un coffret ou tableau de distribution. Sa profondeur totale de 69 mm facilite son implantation dans les enveloppes modulaires courantes. Ce format compact simplifie l’organisation des protections, en particulier lorsque plusieurs départs doivent être répartis proprement dans un espace maîtrisé.

Raccordement souple ou rigide jusqu’à 35 mm²

Le produit accepte aussi bien les conducteurs monofilaires que multifilaires, avec une plage de raccordement de 0,75 à 35 mm². Cette polyvalence est utile pour s’adapter aux réalités du chantier, que l’installation soit réalisée avec des fils rigides de tableau ou des conducteurs souples selon l’appareillage en place. L’absence de neutre à connecter confirme qu’il s’agit bien d’un modèle 3 pôles dédié à la coupure et à la protection des seules phases.

Caractéristiques électriques pensées pour la distribution AC

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur fonctionne sur une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 440 V et sa tenue aux chocs Uimp de 4 kV apportent des caractéristiques adaptées à l’environnement des tableaux de répartition. Sa catégorie de surtension 3 et son degré de pollution 3 en font une solution cohérente pour une utilisation dans des conditions d’installation classiques en distribution modulaire.

Usage en tableau avec protection de trois pôles

Ce modèle protège trois pôles et ne comporte pas de conducteur neutre raccordable. Il répond donc à un besoin clair : sécuriser un départ triphasé pur, avec une coupure groupée des trois phases. Sa classe de limitation d’énergie 3 participe à la réduction de l’énergie laissée passer en cas de défaut, ce qui constitue un point important pour la protection des conducteurs et des équipements raccordés en aval.

Un choix pertinent pour compléter une distribution modulaire VY30

Ce disjoncteur trouve sa place dans les tableaux, protections et ensembles de distribution recherchant un appareil modulaire tripolaire 10 A en courbe C. Sa compatibilité avec des dispositifs supplémentaires possibles permet d’envisager une intégration cohérente dans une architecture de tableau évolutive. Pour l’installateur comme pour l’acheteur averti, ce type de protection est particulièrement intéressant lorsqu’il faut identifier rapidement un disjoncteur triphasé compact, calibré à 10 A, destiné à une protection nette et lisible des circuits.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V3 kA
Nombre de pôles (total)3
Courant nominal10 A
Courbe de déclenchementC
Conducteur neutre à connectionnon
Nombre de pôles protégés3
Largeur en unités de division3
Pouvoir de coupure assigné icn selon EN 60898 à 400 v3 kA
Tension de dimensionnement400 V
Profondeur totale69 mm
Type de tensionAC
Tension d'isolement de mesure Ui440 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V3 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V3 kA
Tension nominale de tenue aux chocs Uimp4 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension3
Section du conducteur multifilaire pouvant être raccordée0.75...35 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable0.75...35 mm²
Température ambiante durant le fonctionnement-25...55 °C
Antidéflagrantnon
Product Carbon Footprint (CO2)Estimation Sonepar
Comment installer ce disjoncteur tripolaire sur un tableau électrique ?

Il se monte sur rail DIN et occupe 3 modules. Le raccordement se fait par bornes à vis, avec une plage de connexion de 0,75 à 35 mm² pour les conducteurs rigides ou souples.

Ce disjoncteur 3P protège-t-il aussi le conducteur neutre ?

Non. Ce modèle est un 3 pôles protégé sans connexion du neutre. Il est donc destiné à la protection de trois phases sans borne neutre intégrée.

À quoi sert la courbe C sur ce disjoncteur ?

La courbe C est adaptée aux circuits présentant de faibles appels de courant au démarrage, comme certains petits moteurs, transformateurs ou charges inductives modérées. Elle évite des déclenchements intempestifs tout en assurant la protection du circuit.

Ce disjoncteur convient-il pour une installation domestique ou tertiaire ?

Oui, s’il correspond au besoin du circuit à protéger et aux caractéristiques du tableau. Il est conçu pour des tableaux de distribution, de protection et de commande en basse tension, avec un usage sur réseau AC 230/400 V.

Peut-on ajouter des accessoires à ce disjoncteur ?

Oui, des dispositifs supplémentaires sont possibles selon la gamme compatible. Il faut vérifier l’accessoire exact prévu pour cette série avant achat, car la compatibilité dépend du modèle.

Faut-il prévoir une protection différentielle en plus ?

Oui, si l’installation l’exige. Un disjoncteur protège contre les surcharges et courts-circuits, mais ne remplace pas une protection différentielle contre les défauts d’isolement.
