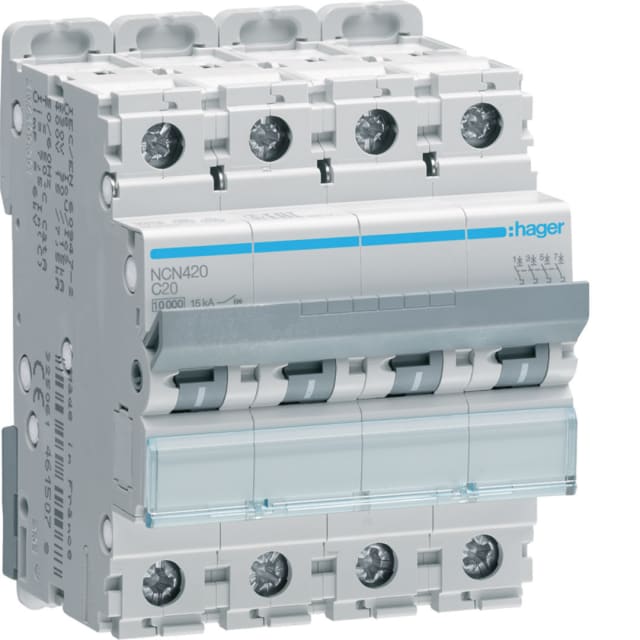

Disjoncteur courbe C 20A 4 pôles 10kA 4 modules NCN420

Disjoncteur quadripolaire 20 A pour protection des départs triphasés avec neutre

Ce disjoncteur courbe C 20 A 4 pôles en 4 modules est conçu pour la protection des circuits en courant alternatif jusqu’à 400 V. Sa configuration quadripolaire permet de couper simultanément les quatre pôles protégés, ce qui le rend particulièrement adapté aux départs triphasés avec conducteurs actifs multiples dans les tableaux de répartition. Son calibre 20 A répond aux besoins courants en distribution terminale ou divisionnaire, avec une intégration simple dans les coffrets modulaires.

Pouvoir de coupure élevé pour tableaux exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire convient aux installations où le niveau de court-circuit impose une protection renforcée. Il affiche également un pouvoir de coupure Icu de 15 kA à 400 V selon IEC 60947-2, ce qui en fait une solution pertinente pour les environnements techniques où la tenue face aux défauts doit être clairement dimensionnée. Sa classe de limitation énergétique 3 contribue à réduire les effets thermiques et dynamiques liés aux courts-circuits.

Courbe C adaptée aux usages électriques les plus fréquents

La courbe de déclenchement C est bien adaptée aux circuits présentant des appels de courant modérés au démarrage, comme certains équipements, lignes d’alimentation ou usages mixtes en environnement résidentiel, tertiaire ou technique. Elle permet de concilier protection contre les surcharges et les courts-circuits avec une bonne tolérance aux pointes de courant momentanées, sans surdimensionner inutilement la protection.

Format 4 modules pour une implantation propre en coffret

Son encombrement de 4 modules facilite l’organisation du tableau électrique et la lecture des rangées modulaires. La profondeur totale de 70 mm favorise une implantation cohérente dans les enveloppes prévues pour appareillage modulaire. Ce modèle accepte le montage sur rail et s’intègre facilement dans les ensembles de distribution où la compacité, la lisibilité et la continuité de gamme sont importantes pour le câblage et la maintenance.

Raccordement souple pour différentes sections de conducteurs

Le disjoncteur accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui permet de couvrir de nombreux cas de câblage en tableau. Cette plage de raccordement donne de la latitude pour le repiquage, l’alimentation de départs ou l’adaptation à différentes sections selon le dimensionnement du circuit. L’absence de neutre à connexion dédiée doit être prise en compte au moment du choix afin de vérifier la parfaite correspondance avec l’architecture du tableau.

Caractéristiques électriques utiles pour la protection en environnement modulaire

Ce modèle fonctionne en tension AC sur une fréquence de 50 à 60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à un usage courant en distribution modulaire à l’intérieur des bâtiments. Son indice de protection IP20 participe à la protection contre les contacts directs une fois l’appareil intégré dans son enveloppe adaptée.

Compatible avec des accessoires pour faire évoluer le tableau

Ce disjoncteur peut recevoir des dispositifs supplémentaires, ce qui permet d’accompagner l’évolution d’un tableau sans changer la base de protection. Selon la configuration recherchée, il peut s’intégrer dans un ensemble comprenant peignes d’alimentation, éléments de séparation ou accessoires de commande et de signalisation compatibles. C’est un point pratique pour les installateurs qui souhaitent conserver une architecture modulaire cohérente et évolutive autour d’un disjoncteur 4 pôles 20 A courbe C 10 kA.

Une solution technique claire pour les installations en courant alternatif

Avec ses 4 pôles protégés, son calibre 20 A, sa courbe C, son pouvoir de coupure 10 kA et son format 4 modules, ce disjoncteur modulaire répond à un besoin précis de protection sur circuits AC. Il convient aux tableaux de distribution nécessitant une coupure quadripolaire compacte, un bon niveau de coupure et une mise en œuvre compatible avec des sections de conducteurs variées. C’est un choix pertinent pour constituer une protection lisible, bien dimensionnée et adaptée aux départs multipolaires.
