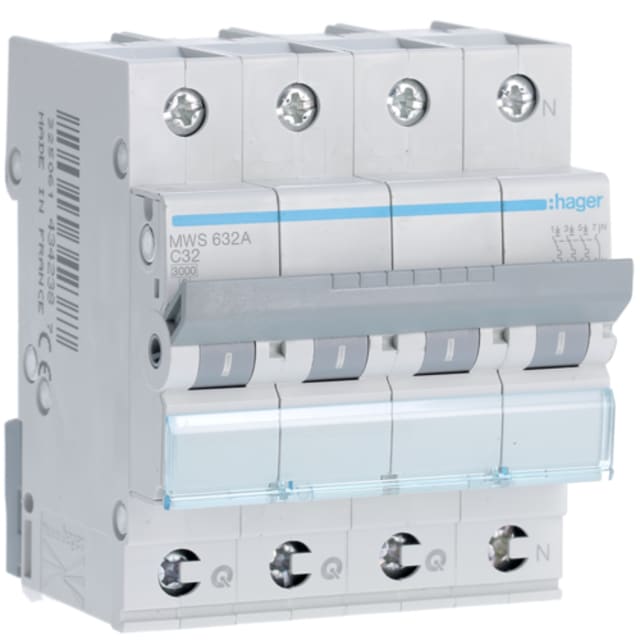

Disjoncteur phase neutre 32A courbe C 3P+N MWS632A

Disjoncteur phase neutre 32A courbe C 3P+N pour protection modulaire tétrapolaire

Ce disjoncteur phase neutre 32A courbe C 3P+N est conçu pour la protection des circuits triphasés avec neutre dans les tableaux électriques modulaires. Son format 4 modules permet une intégration nette dans les coffrets de distribution, tout en apportant une coupure coordonnée sur trois pôles protégés avec neutre raccordé. Il convient aux installations en 400 V AC et répond aux besoins de protection contre les surcharges et les courts-circuits sur des départs nécessitant un calibre de 32 A.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C est particulièrement adaptée aux circuits qui supportent des appels de courant modérés au démarrage, comme de nombreux équipements techniques, départs de distribution ou charges mixtes. Ce profil de déclenchement permet d’éviter les coupures intempestives au démarrage tout en conservant une protection efficace du circuit. En environnement tertiaire, résidentiel technique ou petit local d’exploitation, ce type de disjoncteur répond à un usage polyvalent et lisible pour l’installateur.

Configuration 3P+N avec neutre raccordé pour circuits triphasés 400 V

Sa configuration 3P+N en fait une solution adaptée aux circuits triphasés avec neutre, lorsque la distribution impose une continuité de câblage propre et une lecture claire des départs au tableau. Les trois pôles protégés assurent la protection des phases, tandis que le neutre à connexion facilite le raccordement des circuits alimentés en 400 V. Ce format est particulièrement utile pour les équipements alimentés en triphasé avec répartition des charges et besoin d’un repérage simple dans un ensemble modulaire.

Pouvoir de coupure et tenue électrique pour les tableaux de distribution

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V comme à 400 V, ainsi que d’un pouvoir de coupure assigné Icu de 4,5 kA selon IEC 60947-2 à 400 V. Il présente également une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Ces caractéristiques le destinent à la protection de circuits en tableau modulaire, avec une bonne cohérence pour des installations de distribution où la compacité et la simplicité de mise en œuvre sont recherchées.

Raccordement pratique et compatibilité avec des sections de conducteurs courantes

Le disjoncteur accepte des conducteurs monofiliaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui facilite son intégration dans de nombreuses configurations de câblage. Cette plage de raccordement permet de couvrir les sections fréquemment rencontrées en distribution terminale ou intermédiaire. Sa largeur de 4 unités et sa profondeur totale de 70 mm aident à préserver une implantation ordonnée dans le coffret, notamment lorsque l’espace est compté et que la lisibilité du câblage reste essentielle.

Format modulaire 4 divisions pour une intégration propre dans le tableau

Avec une largeur de 4 unités de division, ce disjoncteur quadripolaire s’intègre naturellement dans les tableaux de répartition modulaires. Ce format simplifie l’organisation des rangées, le repérage des départs et la maintenance future. Il convient particulièrement lorsqu’il faut protéger un départ triphasé + neutre sans multiplier les appareils, tout en conservant une architecture claire dans le coffret. Son indice de protection IP20 le destine à une installation à l’intérieur d’une enveloppe adaptée.

Plage de fonctionnement étendue pour environnements techniques exigeants

Ce modèle fonctionne sur une fréquence de 50 à 60 Hz et supporte une température ambiante de service de -25 à 70 °C. Sa catégorie de surtension 3, son degré de pollution 2 et sa classe de limitation énergétique 3 en font un appareil cohérent pour des usages de protection modulaire dans des environnements techniques courants. La puissance dissipée de 13 W est à prendre en compte dans l’organisation thermique du tableau, en particulier dans les coffrets compacts ou fortement équipés.
