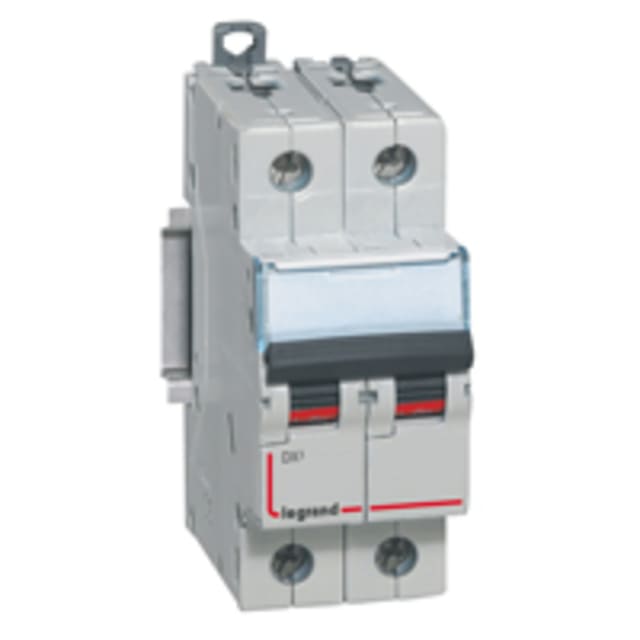

Disjoncteur bipolaire courbe C 25A 230/400V 409204

Disjoncteur bipolaire courbe C 25A pour protection modulaire 230/400V

Ce disjoncteur bipolaire courbe C 25A de la gamme DX³ est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits en environnement modulaire. Sa configuration 2P avec 2 pôles protégés permet une coupure simultanée des deux conducteurs actifs, avec une tension de dimensionnement de 400V en courant alternatif. Son format 2 modules facilite son intégration dans un tableau électrique lorsque l’encombrement doit rester maîtrisé.

Courbe C 25A : un choix adapté aux circuits avec appel de courant modéré

Avec un calibre nominal de 25A et une courbe de déclenchement C, ce disjoncteur convient aux circuits présentant des pointes de courant modérées au démarrage. Il répond ainsi aux besoins de nombreuses lignes d’alimentation courantes en installation électrique, tout en apportant une protection nette et adaptée contre les défauts d’intensité. Ce positionnement en fait une solution pertinente lorsque l’on recherche un disjoncteur modulaire bipolaire équilibré entre sensibilité de protection et tenue au démarrage.

Pouvoir de coupure élevé pour une protection efficace du tableau

Ce modèle se distingue par un pouvoir de coupure assigné Icn de 16 kA à 230V selon EN 60898 et de 10 kA à 400V, ainsi qu’un Icu pouvant atteindre 32 kA à 230V et 16 kA à 400V selon IEC 60947-2. Ces valeurs traduisent une capacité de coupure importante face aux courts-circuits, utile pour les tableaux et protections où le niveau de contrainte peut être élevé. La classe de limitation énergétique 3 participe également à une meilleure maîtrise de l’énergie laissée passer en cas de défaut.

Format 2 modules compact pour intégration simple en coffret

Grâce à sa largeur de 2 unités de division et à sa profondeur totale de 44 mm, ce disjoncteur bipolaire s’intègre facilement dans les coffrets et tableaux modulaires. Ce gabarit compact permet d’optimiser l’espace disponible sans compromettre les performances de protection. Il convient particulièrement aux configurations où la densité d’équipement est un critère important, tout en restant cohérent avec une distribution électrique propre et lisible.

Raccordement pratique et compatibilité avec plusieurs sections de conducteurs

Ce disjoncteur accepte des conducteurs monofilares de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de raccordement offre une bonne souplesse de mise en œuvre selon la nature du câblage à installer. L’absence de neutre à connexion confirme qu’il s’agit bien d’un appareil bipolaire dédié à deux pôles protégés, pour un usage conforme à la fonction de protection attendue dans un ensemble modulaire.

Caractéristiques électriques conçues pour une exploitation stable

Prévu pour fonctionner en AC sur une fréquence de 50 à 60 Hz, ce modèle présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Ces données traduisent une conception adaptée aux exigences des équipements de protection et de distribution. Le degré de pollution 2 et l’indice de protection IP20 s’inscrivent dans une utilisation en tableau, tandis que la plage de température de fonctionnement de -25 à +70 °C apporte une large amplitude d’emploi selon les conditions d’exploitation prévues.

Une solution DX³ adaptée aux ensembles de protection évolutifs

Ce disjoncteur de la série DX³ peut recevoir des dispositifs supplémentaires, ce qui permet d’envisager des configurations de protection évolutives selon les besoins du tableau. Pour l’installateur comme pour l’acheteur professionnel, c’est un atout concret lorsqu’il faut composer une distribution cohérente, lisible et techniquement homogène. Son positionnement en disjoncteur modulaire bipolaire 25A courbe C 230/400V en fait un choix précis pour équiper ou compléter un tableau avec une protection adaptée et un encombrement maîtrisé.
