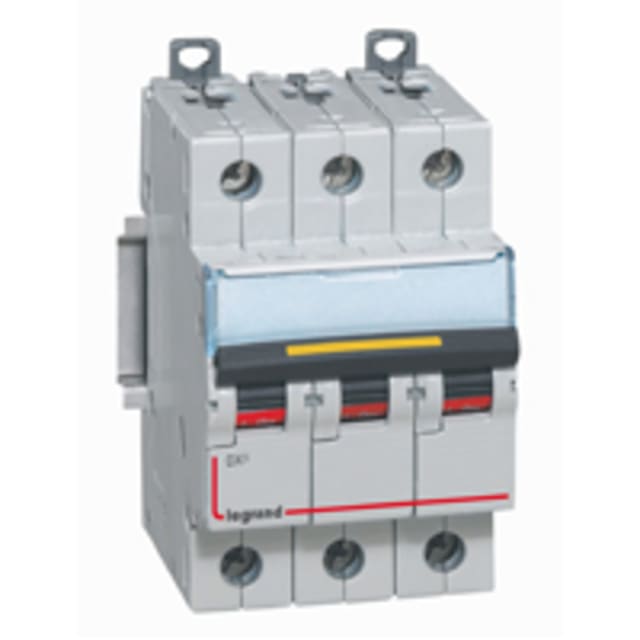

Disjoncteur tripolaire C20 400V DX³ 10kA 409255

Disjoncteur tripolaire C20 400V pour protection des circuits triphasés

Ce disjoncteur tripolaire DX³ en courbe C et calibre 20 A est conçu pour la protection des départs triphasés en 400 V AC. Il protège efficacement les trois pôles d’un circuit contre les surcharges et les courts-circuits, ce qui en fait un choix adapté pour les tableaux de distribution alimentant des équipements triphasés, des lignes techniques ou des circuits de puissance modérée. Son format 3 modules permet une intégration propre et rationnelle dans l’enveloppe modulaire.

Courbe C 20 A : un calibre adapté aux usages techniques courants

Avec son courant nominal de 20 A, ce disjoncteur répond aux besoins des installations nécessitant une protection stable sur réseau triphasé. La courbe de déclenchement C convient particulièrement aux circuits présentant des appels de courant modérés au démarrage, comme certains moteurs, auxiliaires, équipements électrotechniques ou lignes d’alimentation générales. Elle permet de limiter les déclenchements intempestifs tout en conservant une protection adaptée contre les défauts.

Pouvoir de coupure élevé pour une bonne tenue en environnement de distribution

Ce modèle affiche un pouvoir de coupure assigné de 10 kA selon EN 60898 à 400 V et 16 kA à 230 V. Il présente également un pouvoir de coupure Icu de 16 kA à 400 V selon IEC 60947-2, avec 32 kA à 230 V. Ces caractéristiques le rendent pertinent pour des tableaux où le niveau de court-circuit présumé impose un appareil de protection modulaire capable d’interrompre le défaut avec un niveau de performance adapté. Sa classe de limitation énergétique 3 contribue aussi à réduire l’énergie laissée passer lors d’un court-circuit.

Format compact 3 modules pour coffrets et tableaux modulaires

Grâce à sa largeur de 3 unités de division et à sa profondeur totale de 44 mm, ce disjoncteur tripolaire C20 400V DX³ s’intègre facilement dans les tableaux et coffrets modulaires. Ce format compact facilite l’organisation des rangées, en particulier lorsque plusieurs départs triphasés doivent être protégés dans un espace maîtrisé. L’appareil convient aux montages en environnement de distribution où la lisibilité et l’optimisation de place sont importantes.

Raccordement pratique sur conducteurs souples ou rigides

Le disjoncteur accepte des conducteurs monofilaires de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de raccordement permet de l’utiliser aussi bien sur des départs de section standard que sur des câblages plus techniques selon la configuration du tableau. L’absence de neutre à raccorder confirme qu’il s’agit bien d’un appareil tripolaire dédié à la protection de trois phases, sans pôle neutre associé.

Compatibilité avec accessoires de la gamme DX³

Ce modèle peut recevoir des dispositifs supplémentaires, ce qui permet d’adapter la protection aux besoins de signalisation, de commande ou d’exploitation du tableau. Dans une logique d’évolution d’installation, cette compatibilité avec l’écosystème DX³ est un avantage pour constituer des ensembles homogènes et fonctionnels, notamment lorsqu’il faut prévoir des auxiliaires ou compléter la protection modulaire selon l’architecture du coffret.

Caractéristiques électriques et d’environnement pour usage en tableau

Conçu pour une tension assignée de 400 V en courant alternatif, ce disjoncteur fonctionne sur une fréquence de 50 à 60 Hz. Il dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV. Son indice de protection IP20 correspond à un usage intégré dans un tableau, avec bornes protégées contre le contact direct. Il peut être utilisé dans une plage de température ambiante de -25 à 70 °C, avec un degré de pollution 2, ce qui le rend adapté aux conditions habituelles rencontrées dans les armoires et coffrets de distribution.
