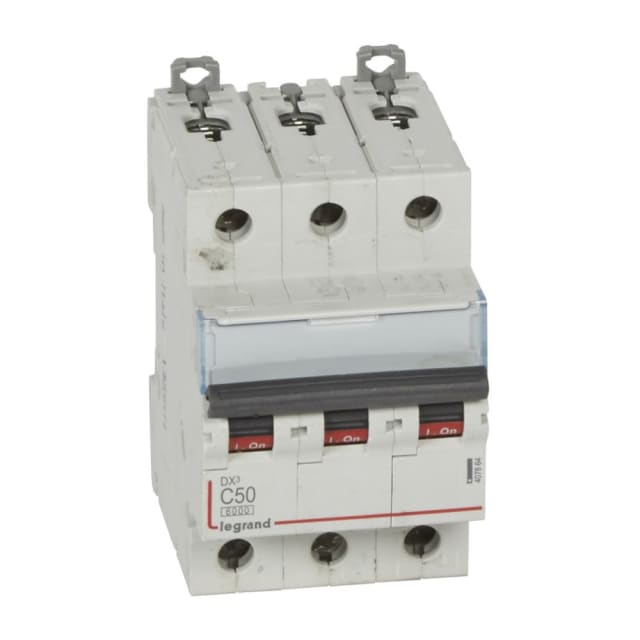

Disjoncteur triphasé DX³ C50 3P 400V réf 407864

Disjoncteur triphasé 50 A pour protection modulaire en 400 V

Ce disjoncteur triphasé DX³ courbe C en 50 A est conçu pour la protection des circuits triphasés en 400 V. Sa configuration 3 pôles protège simultanément les trois phases, sans neutre associé, ce qui en fait une solution adaptée aux départs de puissance, aux équipements triphasés et aux tableaux de distribution où une coupure nette sur chaque phase est recherchée. Son format modulaire de 3 pas permet une intégration simple dans un coffret électrique tout en conservant un encombrement maîtrisé.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C convient aux installations qui présentent des pointes de courant au démarrage, comme de nombreux moteurs, auxiliaires, circuits techniques ou lignes d’alimentation d’équipements professionnels. Avec un calibre nominal de 50 A, ce disjoncteur assure la protection contre les surcharges et les courts-circuits tout en restant cohérent avec les besoins des départs triphasés de puissance intermédiaire. Il constitue un choix pertinent lorsque l’on recherche un appareil modulaire capable de concilier protection et continuité d’exploitation sur des circuits exigeants.

Pouvoir de coupure dimensionné pour les tableaux de distribution

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898 à 400 V et de 10 kA selon IEC 60947-2 à 400 V. Il peut ainsi être utilisé dans des environnements où la tenue aux défauts doit rester compatible avec les contraintes des tableaux de répartition modulaires. Sa classe de limitation énergétique 3 participe également à réduire l’énergie laissée passer en cas de défaut, un point important pour contribuer à la protection des conducteurs et des appareillages placés en aval.

Format compact 3 modules pour un câblage rationnel

Avec une largeur de 3 modules et une profondeur totale de 44 mm, ce disjoncteur DX³ s’intègre facilement dans les enveloppes modulaires standards. Son architecture tripolaire permet de gagner en lisibilité dans le tableau, notamment pour les départs dédiés aux machines, moteurs ou sous-ensembles techniques. Il accepte des conducteurs monofilares de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm², ce qui facilite l’adaptation à différentes sections de câblage selon la configuration de l’installation.

Compatible avec les environnements techniques en courant alternatif

Prévu pour une tension assignée de 400 V en courant alternatif, ce disjoncteur fonctionne en 50 à 60 Hz et présente une tension d’isolement Ui de 500 V ainsi qu’une tenue aux chocs Uimp de 4 kV. Ces caractéristiques le rendent adapté aux tableaux où la stabilité électrique et la maîtrise des contraintes de service sont essentielles. Son indice de protection IP20 et son degré de pollution 2 correspondent à une utilisation dans une enveloppe adaptée, en environnement intérieur maîtrisé.

Conçu pour s’intégrer dans une gamme modulaire évolutive

Issu de la gamme DX³, ce disjoncteur peut recevoir des dispositifs supplémentaires, ce qui permet d’envisager une évolution du départ protégé selon les besoins du chantier ou de la maintenance. Cet atout est particulièrement utile dans les tableaux appelés à évoluer, lorsqu’il faut conserver une base homogène entre protection, distribution et accessoires de commande ou de signalisation. Pour l’installateur, cela simplifie la cohérence de l’appareillage et la préparation d’un tableau plus lisible et mieux structuré.

Un choix pertinent pour circuits triphasés en habitat technique et tertiaire

Grâce à son calibre 50 A, sa courbe C, son exécution 3 pôles et son format modulaire compact, ce disjoncteur répond bien aux besoins de protection de lignes triphasées alimentant des équipements techniques, des départs divisionnaires de puissance ou certains circuits spécialisés. Il convient lorsque l’on souhaite un disjoncteur tripolaire 400 V capable de s’insérer proprement dans un tableau modulaire, avec des caractéristiques techniques claires et directement exploitables pour le dimensionnement de l’installation.
