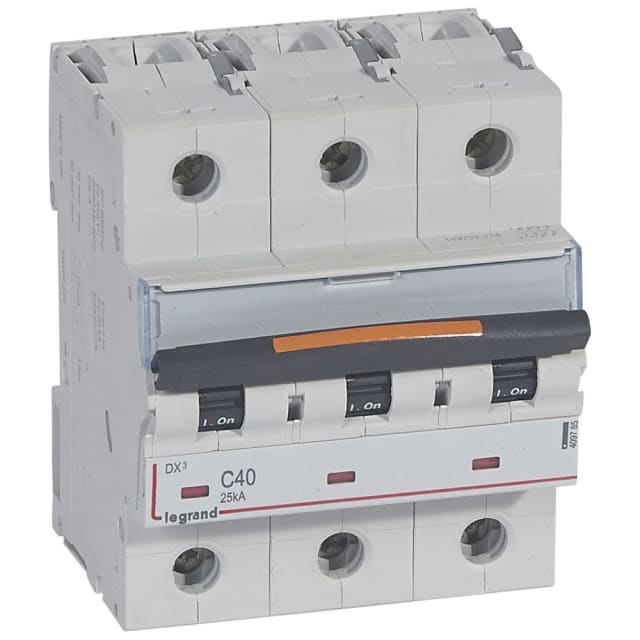

Disjoncteur tripolaire DX³ courbe C 40A 400V 409785

Disjoncteur tripolaire 40A pour protection des départs en 400V

Ce disjoncteur modulaire DX³ tripolaire courbe C 40A est conçu pour la protection des circuits triphasés en 400V AC. Avec ses 3 pôles protégés, il convient aux départs nécessitant une coupure simultanée des trois phases, sans neutre associé. Son calibre 40A permet de sécuriser efficacement les lignes d’alimentation, équipements et départs de distribution dans les tableaux électriques où la maîtrise de l’encombrement et la lisibilité du câblage sont essentielles.

Pouvoir de coupure élevé pour installations exigeantes

Ce modèle se distingue par un pouvoir de coupure élevé, avec 25 kA selon IEC 60947-2 à 400V et jusqu’à 50 kA à 230V, ce qui le rend adapté aux environnements où le niveau de court-circuit présumé impose une protection robuste. Il affiche également un Icn de 25 kA à 230V selon EN 60898 et 3 kA à 400V. Cette configuration en fait un choix pertinent pour les tableaux de distribution où la continuité d’exploitation et la bonne coordination des protections sont recherchées.

Courbe C 40A adaptée aux usages courants et aux appels de courant modérés

La courbe de déclenchement C est particulièrement indiquée pour les circuits présentant des appels de courant modérés à la mise sous tension. Elle convient donc aux départs alimentant des charges courantes en environnement tertiaire, technique ou industriel léger. En 40A, ce disjoncteur permet d’assurer une protection magnétothermique cohérente sur des circuits triphasés tout en limitant les déclenchements inadaptés lors des démarrages usuels.

Format 4,5 modules pour intégration propre dans le tableau

Avec une largeur de 4,5 modules et une profondeur totale de 47 mm, ce disjoncteur DX³ s’intègre facilement dans les coffrets et tableaux modulaires. Son format permet de concilier fort calibre et encombrement maîtrisé, un point important lors de la conception ou de l’extension d’une distribution électrique. Il est prévu pour un câblage traditionnel avec arrivée haute et départ bas par bornes à vis, ce qui facilite une implantation claire et structurée des départs.

Raccordement souple ou rigide pour plus de latitude au câblage

Ce disjoncteur tripolaire accepte des conducteurs monofilares de 1,5 à 50 mm² et des conducteurs multifilaires de 1,5 à 35 mm². Cette plage de raccordement offre une bonne souplesse pour s’adapter aux sections rencontrées sur les départs de puissance et de distribution. Les bornes à vis conviennent aux pratiques de câblage classiques, tandis que la protection IP20 des bornes limite le risque de contact direct une fois l’appareil installé.

Compatibilité avec auxiliaires et accessoires de la gamme DX³

Ce modèle peut recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer le départ protégé selon les besoins du tableau. Il est compatible avec les auxiliaires, accessoires et commandes de la gamme DX³, ainsi qu’avec des blocs différentiels adaptables. C’est un avantage concret pour les intégrateurs et tableautiers qui recherchent une base modulaire capable de s’inscrire dans une architecture de protection évolutive sans changer de plateforme.

Caractéristiques électriques pensées pour la tenue en service

Prévu pour une tension assignée de 400V en courant alternatif, ce disjoncteur dispose d’une tension d’isolement Ui de 500V et d’une tenue aux chocs Uimp de 6 kV. Sa fréquence de fonctionnement de 50 à 60 Hz lui permet de s’intégrer dans les installations standards. Sa classe de limitation d’énergie 3 participe à une meilleure maîtrise des effets d’un défaut, tandis que sa puissance dissipée de 4 W reste compatible avec une intégration rationnelle dans les enveloppes modulaires.

Convient aux environnements techniques avec contraintes d’exploitation

Ce disjoncteur fonctionne dans une plage de température ambiante étendue de -25 à 70 °C, avec une catégorie de surtension 3 et un degré de pollution 3. Ces caractéristiques le rendent adapté aux installations électriques devant conserver des performances stables dans des contextes techniques variés. Pour un tableau de protection et de distribution nécessitant un disjoncteur tripolaire 40A courbe C au format modulaire, ce modèle DX³ constitue une solution précise, lisible et adaptée aux départs triphasés en 400V.
