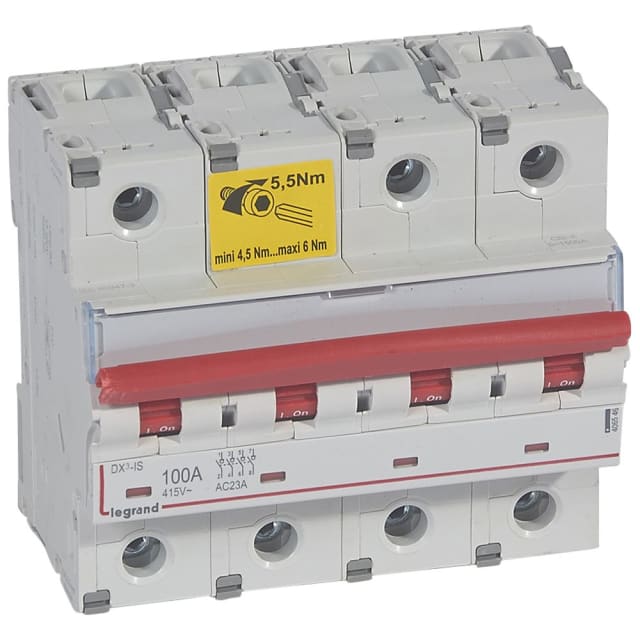

Interrupteur sectionneur 4P 100A à déclencheur 406546

Interrupteur-sectionneur 4P 100A à déclencheur pour coupure et isolement en tableau

Cet interrupteur sectionneur DX³-IS à déclenchement en version 4 pôles est conçu pour assurer la coupure, l’isolement et la mise en sécurité des circuits de distribution jusqu’à 100 A. Son format modulaire pour tableau électrique permet une intégration propre dans les ensembles de protection et de distribution, avec une utilisation adaptée aux fonctions d’interrupteur principal, d’interrupteur de maintenance ou d’arrêt d’urgence. La commande par manette rouge améliore l’identification visuelle de la fonction de coupure.

Version à déclenchement adaptée aux besoins de sécurité et de commande

Cette exécution à déclencheur répond aux installations qui nécessitent une ouverture commandée de l’appareil, en complément de la manoeuvre manuelle. Elle peut recevoir un déclencheur de tension en option et accepte également une motorisation en option, ce qui permet d’envisager une intégration dans des architectures où la coupure doit pouvoir être pilotée ou reportée selon les besoins de l’installation. Cette configuration est particulièrement pertinente pour les armoires et tableaux où la sécurité d’intervention doit être clairement maîtrisée.

Configuration tétrapolaire 100 A pour réseaux triphasés avec neutre

Avec ses 4 pôles et son courant nominal de 100 A, ce modèle convient aux circuits triphasés avec neutre nécessitant une coupure simultanée de l’ensemble des conducteurs actifs. Sa tension d’emploi s’étend de 48 à 415 V, avec une tension maximale assignée de 415 V en courant alternatif. En catégorie d’utilisation, il est prévu pour 100 A en CA-21 à 400 V et développe une puissance assignée de 40 kW en CA-23 à 400 V, ce qui le rend adapté à des usages de distribution et de coupure de charges dans un environnement de tableau électrique.

Encombrement modulaire optimisé pour intégration en coffret

Ce modèle correspond à une version modulaire de 6 modules, pratique pour les tableaux où la maîtrise de l’encombrement est un critère important. Ses dimensions de 70,8 mm de largeur, 83 mm de hauteur et 70,2 mm de profondeur facilitent son implantation dans les coffrets et enveloppes compatibles. Il est adapté au montage en distributeur et au montage sur rail, tout en restant compatible avec une fixation frontale à 4 trous lorsque la conception de l’ensemble l’exige.

Commande manette rouge verrouillable pour consignation simple

La commande par manette rouge permet un repérage immédiat de la fonction de sectionnement. L’appareil est verrouillable, un point important pour les opérations de consignation et de maintenance, afin d’empêcher une remise sous tension involontaire pendant une intervention. Cette conception le rend particulièrement intéressant lorsque l’on recherche un interrupteur de sécurité capable de participer à la protection organisationnelle des interventions sur les équipements et départs alimentés.

Raccordement à vis et fonctions auxiliaires pour une intégration technique cohérente

Le raccordement principal s’effectue par bornes à vis, une solution adaptée aux montages en tableau demandant un serrage net et un câblage maîtrisé. L’appareil dispose de 3 contacts auxiliaires inverseurs, utiles pour le report d’état ou l’intégration dans une logique de signalisation et de commande. Il ne comporte pas de fermeurs ni d’ouvreurs dédiés en standard, ce qui oriente clairement son intérêt vers les configurations où le report via inverseurs est recherché.

Pouvoir de tenue et protection frontale pour usage en environnement de distribution

Pour la coordination de l’installation, cet interrupteur sectionneur présente un courant de court-circuit conditionnel de 16 kA ainsi qu’une tenue de courte durée Icw de 1 kA. Sa face avant bénéficie d’un indice de protection IP20, adapté à une intégration dans un tableau ou une enveloppe appropriée. L’ensemble en fait un appareillage pertinent pour les applications de coupure générale, de séparation de maintenance et de distribution électrique modulaire lorsque l’on recherche un interrupteur sectionneur 4P 100A à déclenchement avec encombrement maîtrisé.
