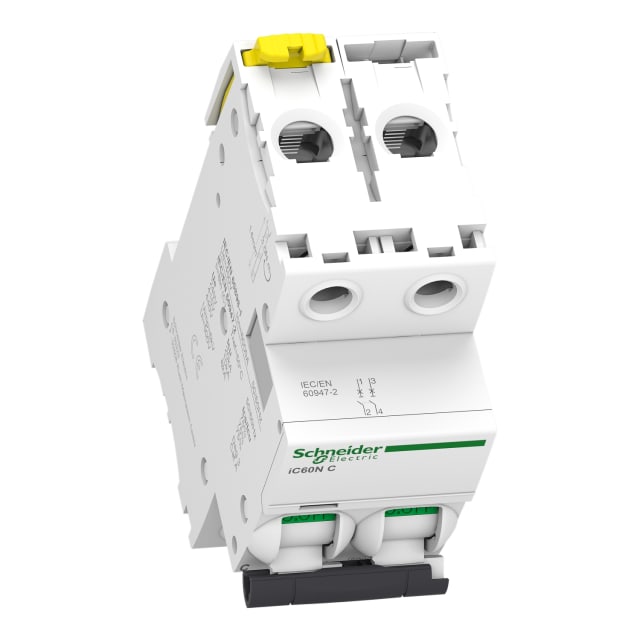

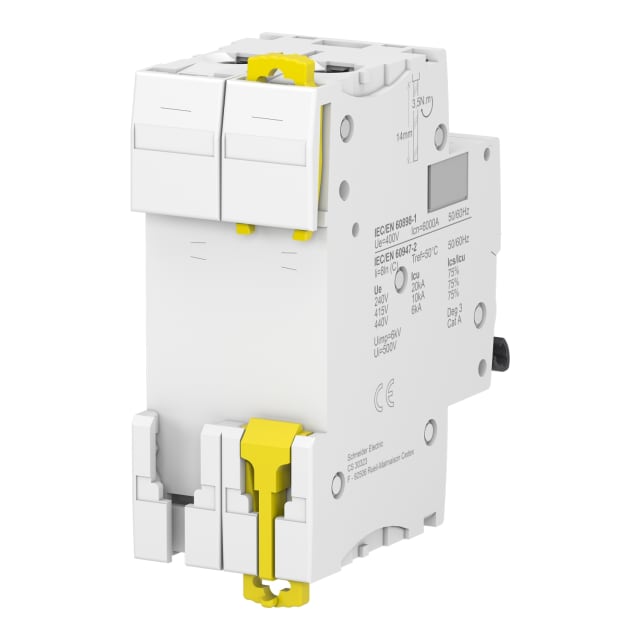

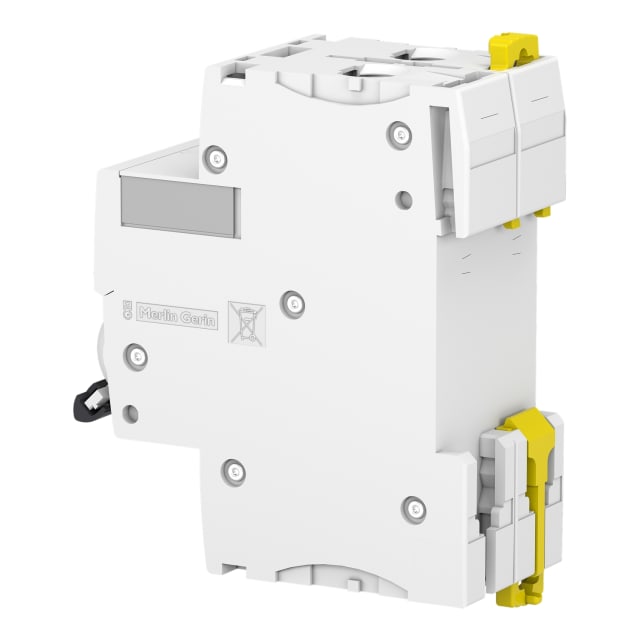

Disjoncteur miniature bipolaire 32A courbe C A9F79232
Disjoncteur miniature bipolaire 32 A courbe C, 2 modules, 6 kA, conçu pour la protection des circuits en 400 V AC/DC. Série Acti9 iC60, format compact pour tableaux électriques.
46.34€ HTVA
54 en stock
54 en stock
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 46.34€ | 0% |
| 3-5 | 45.41€ | 2% |
| 6-10 | 44.95€ | 3% |
| 11+ | 44.49€ | 4% |
| Référence | Produit | Disponibilité | Prix HTVA |
|---|---|---|---|
| 4107607 |
Réf. 4107607
Disjoncteur miniature bipolaire 32A courbe C A9F79232
Modèle sélectionné |
En stock | 46.34€ HTVA par 1 pièce En stock |
| 4106549 |
Réf. 4106549
Disjoncteur modulaire 2P 16A courbe C A9F79216
|
En stock | 33.03€ HTVA par 1 pièce En stock |
| 4106550 |
Réf. 4106550
Disjoncteur miniature 2P 20A courbe C 6kA A9F79220
|
En stock | 33.03€ HTVA par 1 pièce En stock |
| 4107595 |
Réf. 4107595
Disjoncteur miniature 1P 6A courbe C A9F79106
|
En stock | 22.05€ HTVA par 1 pièce En stock |
| 4107596 |
Réf. 4107596
Disjoncteur modulaire 1P 10A courbe C A9F79110
|
En stock | 22.05€ HTVA par 1 pièce En stock |
| 4107597 |
Réf. 4107597
Disjoncteur modulaire iC60N 1P 16A courbe C A9F79116
|
En stock | 21.51€ HTVA par 1 pièce En stock |
| 4107598 |
Réf. 4107598
Disjoncteur modulaire 1P 20A courbe C A9F79120
|
En stock | 21.51€ HTVA par 1 pièce En stock |
| 4107604 |
Réf. 4107604
Disjoncteur modulaire 2P 6A courbe C iC60N A9F79206
|
En stock | 39.73€ HTVA par 1 pièce En stock |
| 4107605 |
Réf. 4107605
Disjoncteur modulaire 2P 10A courbe C A9F79210
|
En stock | 36.11€ HTVA par 1 pièce En stock |
| 4107606 |
Réf. 4107606
Disjoncteur modulaire 2P 25A courbe C iC60N A9F79225
|
En stock | 43.55€ HTVA par 1 pièce En stock |
| 4107608 |
Réf. 4107608
Disjoncteur 2P 40A courbe C iC60N A9F79240
|
En stock | 56.07€ HTVA par 1 pièce En stock |
| 4107609 |
Réf. 4107609
Disjoncteur miniature 2P 50A courbe C iC60N A9F79250
|
En stock | 80.05€ HTVA par 1 pièce En stock |
| 4107610 |
Réf. 4107610
Disjoncteur miniature 2P 63A courbe C iC60N A9F79263
|
En stock | 95.25€ HTVA par 1 pièce En stock |
| 4107611 |
Réf. 4107611
Disjoncteur triphasé 3 pôles 6A courbe C A9F79306
|
En stock | 66.39€ HTVA par 1 pièce En stock |
| 4107612 |
Réf. 4107612
Disjoncteur tripolaire 10A courbe C iC60N A9F79310
|
En stock | 69.04€ HTVA par 1 pièce En stock |
| 4107613 |
Réf. 4107613
Disjoncteur modulaire triphasé 16A courbe C A9F79316
|
En stock | 64.70€ HTVA par 1 pièce En stock |
| 4107614 |
Réf. 4107614
Disjoncteur tripolaire 20A courbe C iC60N A9F79320
|
En stock | 64.70€ HTVA par 1 pièce En stock |
| 4107615 |
Réf. 4107615
Disjoncteur miniature triphasé 25A courbe C A9F79325
|
En stock | 66.39€ HTVA par 1 pièce En stock |
| 4107616 |
Réf. 4107616
Disjoncteur modulaire 3 pôles 32A courbe C A9F79332
|
En stock | 69.04€ HTVA par 1 pièce En stock |
| 4107617 |
Réf. 4107617
Disjoncteur modulaire tripolaire 40 A courbe C A9F79340
|
En stock | 82.75€ HTVA par 1 pièce En stock |
| 4107618 |
Réf. 4107618
Disjoncteur tripolaire 50A courbe C iC60N A9F79350
|
Rupture de stock | 120.09€ HTVA par 1 pièce Rupture de stock |
| 4107619 |
Réf. 4107619
Disjoncteur tripolaire 63A courbe C iC60N A9F79363
|
En stock | 131.09€ HTVA par 1 pièce En stock |
| 4107620 |
Réf. 4107620
Disjoncteur tétrapolaire 6A courbe C iC60N A9F79406
|
En stock | 87.55€ HTVA par 1 pièce En stock |
| 4107621 |
Réf. 4107621
Disjoncteur miniature 4 pôles 10A courbe C A9F79410
|
En stock | 91.05€ HTVA par 1 pièce En stock |
| 4107622 |
Réf. 4107622
Disjoncteur 4 pôles 16A courbe C A9F79416
|
En stock | 79.18€ HTVA par 1 pièce En stock |
| 4107623 |
Réf. 4107623
Disjoncteur miniature 4P 20A courbe C iC60N A9F79420
|
En stock | 79.18€ HTVA par 1 pièce En stock |
| 4107624 |
Réf. 4107624
Disjoncteur modulaire 4P 25A courbe C iC60N A9F79425
|
En stock | 88.80€ HTVA par 1 pièce En stock |
| 4107625 |
Réf. 4107625
Disjoncteur miniature 4P 32A courbe C A9F79432
|
En stock | 79.33€ HTVA par 1 pièce En stock |
| 4107626 |
Réf. 4107626
Disjoncteur tétrapolaire 40A courbe C iC60N A9F79440
|
En stock | 105.37€ HTVA par 1 pièce En stock |
| 4107627 |
Réf. 4107627
Disjoncteur 4 pôles 50A courbe C iC60N A9F79450
|
En stock | 160.17€ HTVA par 1 pièce En stock |
| 4107628 |
Réf. 4107628
Disjoncteur miniature 4P 63A courbe C Acti9 iC60N A9F79463
|
En stock | 163.63€ HTVA par 1 pièce En stock |
| 4107729 |
Réf. 4107729
Disjoncteur miniature 1P 6A courbe B iC60N A9F78106
|
En stock | 27.38€ HTVA par 1 pièce En stock |
| 4107730 |
Réf. 4107730
Disjoncteur miniature 1P 10A courbe B iC60N A9F78110
|
En stock | 26.33€ HTVA par 1 pièce En stock |
| 4107732 |
Réf. 4107732
Disjoncteur miniature 1P 20A courbe B A9F78120
|
En stock | 28.18€ HTVA par 1 pièce En stock |
| 4107738 |
Réf. 4107738
Disjoncteur miniature 2P 6A courbe B iC60N A9F78206
|
En stock | 55.64€ HTVA par 1 pièce En stock |
| 4107739 |
Réf. 4107739
Disjoncteur miniature 2P 10A courbe B A9F78210
|
En stock | 55.64€ HTVA par 1 pièce En stock |
| 4107740 |
Réf. 4107740
Disjoncteur miniature 2 pôles 16A courbe B A9F78216
|
En stock | 55.64€ HTVA par 1 pièce En stock |
| 4107741 |
Réf. 4107741
Disjoncteur modulaire iC60N 2P 20A courbe B A9F78220
|
En stock | 55.64€ HTVA par 1 pièce En stock |
| 4107748 |
Réf. 4107748
Disjoncteur tripolaire 10A courbe B iC60N A9F78310
|
En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107749 |
Réf. 4107749
Disjoncteur miniature tripolaire 16A courbe B A9F78316
|
En stock | 81.21€ HTVA par 1 pièce En stock |
| 4107757 |
Réf. 4107757
Disjoncteur miniature 4P 10A courbe B A9F78410
|
En stock | 130.09€ HTVA par 1 pièce En stock |
| 4107758 |
Réf. 4107758
Disjoncteur miniature 4 pôles 16A courbe B A9F78416
|
En stock | 124.27€ HTVA par 1 pièce En stock |
| 4107759 |
Réf. 4107759
Disjoncteur miniature 4P 20A courbe B iC60N A9F78420
|
En stock | 131.83€ HTVA par 1 pièce En stock |
| 4107760 |
Réf. 4107760
Disjoncteur modulaire 4P 25A courbe B iC60N A9F78425
|
En stock | 128.58€ HTVA par 1 pièce En stock |
| 4107761 |
Réf. 4107761
Disjoncteur modulaire 4 pôles 32A courbe B A9F78432
|
En stock | 126.76€ HTVA par 1 pièce En stock |
| 4107762 |
Réf. 4107762
Disjoncteur 4P 40A courbe B iC60N A9F78440
|
En stock | 157.95€ HTVA par 1 pièce En stock |
| 4107764 |
Réf. 4107764
Disjoncteur modulaire 4 pôles 63A courbe B A9F78463
|
En stock | 275.39€ HTVA par 1 pièce En stock |
| 6033898 |
Réf. 6033898
Disjoncteur modulaire 1P+N 16A courbe C A9F79616
|
En stock | 34.61€ HTVA par 1 pièce En stock |
| 6033901 |
Réf. 6033901
Disjoncteur modulaire 1P+N 32A courbe C iC60N A9F79632
|
Sur commande | 45.77€ HTVA par 1 pièce Sur commande |
Disjoncteur miniature bipolaire 32A courbe C pour la protection des circuits
Ce disjoncteur miniature bipolaire 32A courbe C de la gamme Acti9 iC60 est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits. En version 2P avec 2 pôles protégés, il convient aux installations où la coupure simultanée des deux conducteurs est recherchée. Son calibre 32 A le destine aux lignes dédiées ou aux circuits nécessitant une intensité adaptée, tout en conservant un format modulaire facile à intégrer dans un tableau électrique.
Courbe C adaptée aux usages courants avec appels de courant modérés
La courbe de déclenchement C permet d’absorber les appels de courant modérés au démarrage, ce qui la rend pertinente pour de nombreux circuits alimentant des équipements usuels. Ce type de déclenchement aide à éviter les coupures intempestives tout en maintenant une protection efficace contre les défauts. En pratique, ce disjoncteur modulaire 2P 32A constitue un choix cohérent pour des départs nécessitant à la fois sélectivité d’usage et protection fiable du câblage en aval.
Pouvoir de coupure dimensionné pour une protection modulaire performante
Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898 et atteint 10 kA selon IEC 60947-2 à 400 V, avec 20 kA à 230 V selon cette même logique de classification. Ces valeurs permettent d’envisager son intégration dans des tableaux de répartition où le niveau de court-circuit présumé impose un appareil de protection modulaire sérieux et bien dimensionné. Sa classe de limitation énergétique 3 participe également à réduire l’énergie laissée passer lors d’un défaut, ce qui contribue à mieux préserver les équipements en aval.
Format modulaire 2P compact pour rail DIN et tableaux électriques
Avec une largeur de 2 modules, ce disjoncteur bipolaire 32A s’intègre facilement dans les coffrets et tableaux électriques à espace maîtrisé. Il est prévu pour une pose sur rail DIN, ce qui facilite son incorporation dans les ensembles de distribution et de protection. Son encombrement réduit permet de conserver une implantation propre et lisible, particulièrement utile lors de la composition de rangées modulaires comportant plusieurs départs et appareillages complémentaires.
Raccordement pratique et compatibilité avec différentes sections de conducteurs
Ce disjoncteur accepte des conducteurs monofilares de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, aussi bien en création qu’en adaptation d’un tableau existant. L’appareil fonctionne en AC/DC, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV, des caractéristiques utiles pour les environnements techniques exigeant une protection modulaire bien définie.
Conception pensée pour la maintenance et la continuité d’intervention
La gamme Acti9 iC60 est appréciée pour ses fonctions visuelles d’exploitation, notamment l’indication de défaut permettant un repérage plus rapide du circuit concerné et l’indication d’ouverture physique des contacts pour les opérations de maintenance en aval. Ces éléments apportent un vrai confort d’intervention dans les tableaux électriques, en particulier lorsqu’il faut identifier rapidement un départ en défaut ou sécuriser une opération de remplacement, de contrôle ou d’extension.
Bon choix pour tableaux de distribution, ateliers et environnements techniques
Grâce à sa configuration bipolaire, son calibre 32 A, sa courbe C et son niveau de coupure, ce disjoncteur miniature trouve naturellement sa place dans les tableaux de distribution, les installations techniques et les protections de départs dédiés. Son indice IP20, sa catégorie de surtension 4, son degré de pollution 3 et sa plage de fonctionnement de -35 à 70 °C en font un appareil adapté aux contextes où la tenue d’exploitation et la précision du choix de protection sont déterminantes.
Documentation PDF
Caractéristiques techniques
| Pouvoir de coupure assigné Icn selon EN 60898 à 230V | 6 kA |
|---|---|
| Nombre de pôles (total) | 2 |
| Courant nominal | 32 A |
| Courbe de déclenchement | C |
| Conducteur neutre à connection | non |
| Nombre de pôles protégés | 2 |
| Largeur en unités de division | 2 |
| Pouvoir de coupure assigné icn selon EN 60898 à 400 v | 6 kA |
| Tension de dimensionnement | 400 V |
| Profondeur totale | 44.5 mm |
| Type de tension | AC/DC |
| Tension d'isolement de mesure Ui | 500 V |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V | 10 kA |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V | 20 kA |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Fréquence | 50...60 Hz |
| Dispositifs supplémentaires possibles | oui |
| Montage sous crépi | non |
| Classe de limitation énergétique | 3 |
| Catégorie de surtension | 4 |
| Section du conducteur multifilaire pouvant être raccordée | 1...25 mm² |
| Classe de protection (IP) | IP20 |
| Degré de pollution | 3 |
| Section du conducteur monofilaire raccordable | 1...35 mm² |
| Température ambiante durant le fonctionnement | -35...70 °C |
| Antidéflagrant | non |
| Puissance dissipée | 2.8 W |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
| Poids avec emballage | 0,238 kg |
Produits de la même série que le produit consulté
Ce disjoncteur bipolaire 32 A peut-il être utilisé pour protéger un circuit monophasé ?
Oui, un disjoncteur 2P est couramment utilisé pour un circuit monophasé, car il permet de couper les deux conducteurs du circuit. Vérifiez toutefois la configuration de votre installation et les règles de câblage du tableau avant remplacement.
Peut-on ajouter des accessoires sur ce disjoncteur Acti9 iC60 ?
Oui, cette gamme accepte des dispositifs supplémentaires. C’est utile si vous devez ajouter un contact auxiliaire, un module de signalisation ou un autre accessoire compatible avec la série.
Ce disjoncteur est-il adapté à un montage dans un tableau modulaire standard ?
Oui, il occupe 2 modules de largeur et se monte sur rail DIN dans un tableau modulaire compatible. Son encombrement total est de 44,5 mm, ce qui aide à vérifier la place disponible avant achat.
Faut-il prévoir un neutre dédié sur ce disjoncteur ?
Non, la fiche indique qu’il n’y a pas de connexion du neutre. Il faut donc vérifier que le câblage de votre circuit correspond bien à ce type de protection bipolaire.
Ce disjoncteur peut-il être utilisé sur une installation en courant alternatif ou continu ?
La fiche produit indique un type de tension AC/DC. En pratique, il faut quand même vérifier que le mode d’utilisation correspond bien aux prescriptions de votre installation et aux schémas de câblage du fabricant.
Ce modèle prend-il peu de place dans un tableau électrique ?
Oui, c’est un appareil modulaire compact : 2 modules de large et une profondeur totale de 44,5 mm. C’est un point utile si votre tableau est déjà très rempli.
