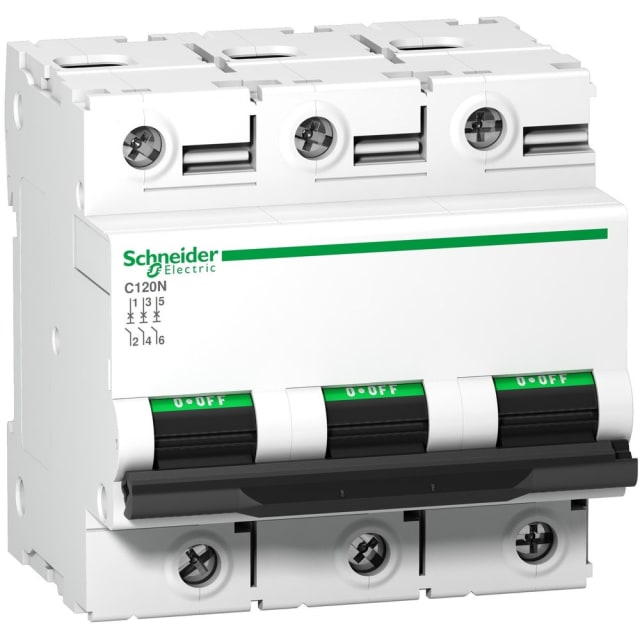

Disjoncteur modulaire triphasé 80A courbe D 10kA A9N18387

Disjoncteur modulaire triphasé 80A pour protection de circuits à forte intensité

Ce disjoncteur modulaire triphasé 80A courbe D de la gamme Acti9 C120N est conçu pour la protection des circuits basse tension en distribution triphasée. Sa configuration 3 pôles protégés permet une coupure simultanée des trois phases, avec un calibre élevé de 80 A adapté aux départs de puissance, aux équipements à fort appel de courant et aux installations techniques nécessitant une protection robuste contre les surcharges et les courts-circuits.

Courbe D adaptée aux charges à fort courant d’appel

La courbe de déclenchement D convient particulièrement aux applications qui génèrent un courant d’enclenchement important au démarrage. Elle est donc indiquée pour certains moteurs, transformateurs, circuits d’alimentation spécifiques ou équipements électrotechniques dont l’appel de courant serait trop élevé pour une courbe plus sensible. Ce positionnement permet de mieux concilier continuité d’exploitation et protection du circuit, à condition de respecter l’étude de sélectivité et le dimensionnement de l’installation.

Pouvoir de coupure 10 kA pour tableaux et distributions exigeants

Avec un pouvoir de coupure de 10 kA selon EN 60898 à 230 V et 400 V, ce disjoncteur répond aux besoins des tableaux électriques où le niveau de court-circuit présumé impose une protection renforcée. Il affiche également un pouvoir de coupure Icu de 10 kA à 400 V selon IEC 60947-2, ce qui le rend pertinent aussi bien pour des environnements tertiaires que pour des usages techniques en distribution modulaire. Sa classe de limitation énergétique 3 contribue en complément à mieux contenir l’énergie laissée passer en cas de défaut.

Conçu pour une installation triphasée 400 V en courant alternatif

Ce modèle fonctionne en courant alternatif 50 à 60 Hz avec une tension de dimensionnement de 400 V. Sans neutre raccordable, il est destiné aux circuits tripolaires purs. Son isolation Ui de 500 V et sa tenue aux chocs Uimp de 6 kV apportent un niveau de protection cohérent pour les environnements de distribution où les contraintes électriques transitoires doivent être prises en compte. La catégorie de surtension 4 et le degré de pollution 3 confirment son orientation vers des montages en tableau à caractère technique.

Format modulaire pratique pour coffrets et tableaux électriques

Grâce à son encombrement modulaire de 4,5 unités de division, ce disjoncteur s’intègre facilement dans un coffret ou un tableau de répartition sur rail DIN. Cette compacité facilite l’organisation des départs triphasés tout en conservant un appareil de calibre élevé. La profondeur totale de 44 mm favorise également son intégration dans de nombreuses enveloppes, en particulier lorsque l’optimisation de l’espace disponible est un critère important dans le montage.

Raccordement de conducteurs souples ou rigides

Le raccordement accepte des conducteurs multifilaires de 1 à 35 mm² et des conducteurs monofilaires de 1,5 à 50 mm², ce qui laisse une bonne latitude pour s’adapter au câblage du tableau et à la section retenue pour le départ protégé. Cette plage de connexion permet de couvrir des usages variés en distribution triphasée, depuis les alimentations d’équipements jusqu’aux liaisons de puissance en armoire ou en coffret.

Un choix pertinent pour les environnements techniques et industriels

Ce disjoncteur modulaire 3P 80A est particulièrement adapté lorsque l’installation demande un appareil capable de supporter des conditions d’exploitation étendues, avec une température de fonctionnement de -25 à +70 °C et un indice de protection IP20 sur les bornes. Il peut recevoir des dispositifs supplémentaires, ce qui facilite l’évolution du tableau selon les besoins de signalisation, de commande ou d’accessoirisation. Pour l’installateur comme pour l’exploitant, c’est une solution claire pour protéger efficacement un départ triphasé à fort courant avec une courbe D et un pouvoir de coupure de 10 kA.
