Schneider Distribution

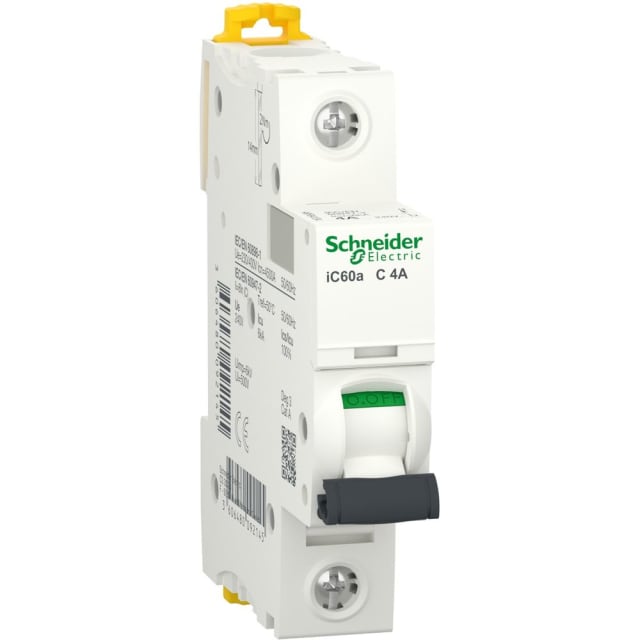

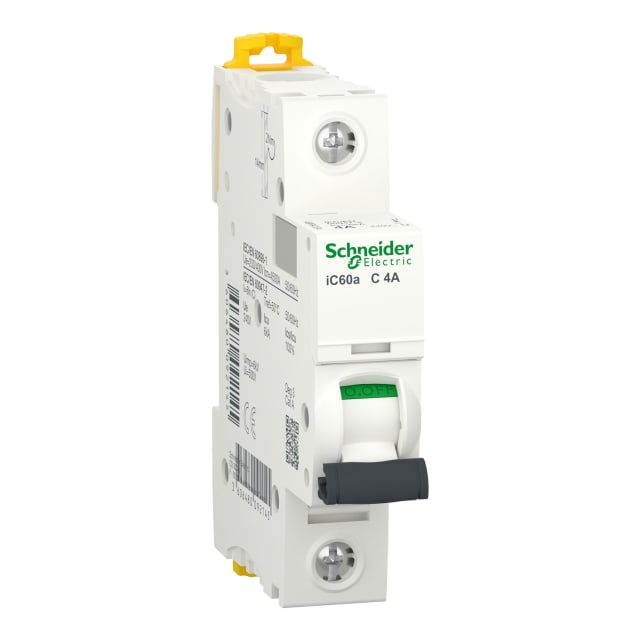

Disjoncteur miniature 1P 4A courbe C A9F64104

Marque : Schneider Distribution Série : Acti9 iC60 EAN : 3606480092145 SKU : 4107250 Réf. fabricant : A9F64104

Disjoncteur miniature Acti9 iC60 1P 4 A courbe C, pour protection des circuits en 230 V. Format modulaire 1 module, pouvoir de coupure 4,5 kA, connexion rapide et compacte.

13.57€ HTVA

Par 1 pièce

20 en stock

20 en stock

Quantité Prix HTVA Remise
0-2 13.57€ 0%
3-5 13.30€ 2%
6-10 13.16€ 3%
11+ 13.03€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Conducteur neutre à connection Disponibilité Prix HTVA
4107250 Réf. 4107250 Disjoncteur miniature 1P 4A courbe C A9F64104 Modèle sélectionné
Nombre de pôles (total)
1
Courant nominal
4 A
Conducteur neutre à connection
non
1 4 A non En stock 13.57€ HTVA par 1 pièce En stock
4106540 Réf. 4106540 Disjoncteur miniature 2P 16A courbe C A9F64216
Nombre de pôles (total)
2
Courant nominal
16 A
Conducteur neutre à connection
non
2 16 A non En stock 12.99€ HTVA par 1 pièce En stock
4106543 Réf. 4106543 Disjoncteur bipolaire 20A courbe C 10kA A9F64220
Nombre de pôles (total)
2
Courant nominal
20 A
Conducteur neutre à connection
non
2 20 A non En stock 12.68€ HTVA par 1 pièce En stock
4106889 Réf. 4106889 Disjoncteur modulaire 1P 2A courbe C A9F64102
Nombre de pôles (total)
1
Courant nominal
2 A
Conducteur neutre à connection
non
1 2 A non Sur commande 13.90€ HTVA par 1 pièce Sur commande
4107251 Réf. 4107251 Disjoncteur modulaire 1P 6A courbe C A9F64106
Nombre de pôles (total)
1
Courant nominal
6 A
Conducteur neutre à connection
non
1 6 A non En stock 10.49€ HTVA par 1 pièce En stock
4107258 Réf. 4107258 Disjoncteur modulaire 2P 2A courbe C iC60a A9F64202
Nombre de pôles (total)
2
Courant nominal
2 A
Conducteur neutre à connection
non
2 2 A non Sur commande 26.06€ HTVA par 1 pièce Sur commande
4107259 Réf. 4107259 Disjoncteur miniature 2P 4A courbe C A9F64204
Nombre de pôles (total)
2
Courant nominal
4 A
Conducteur neutre à connection
non
2 4 A non En stock 26.72€ HTVA par 1 pièce En stock
4107260 Réf. 4107260 Disjoncteur miniature 2P 6A courbe C A9F64206
Nombre de pôles (total)
2
Courant nominal
6 A
Conducteur neutre à connection
non
2 6 A non En stock 19.21€ HTVA par 1 pièce En stock
4107261 Réf. 4107261 Disjoncteur miniature 2P 10A courbe C A9F64210
Nombre de pôles (total)
2
Courant nominal
10 A
Conducteur neutre à connection
non
2 10 A non En stock 12.68€ HTVA par 1 pièce En stock
4107262 Réf. 4107262 Disjoncteur miniature 2P 25A courbe C A9F64225
Nombre de pôles (total)
2
Courant nominal
25 A
Conducteur neutre à connection
non
2 25 A non En stock 20.57€ HTVA par 1 pièce En stock
4107263 Réf. 4107263 Disjoncteur miniature 2P 32A courbe C iC60a A9F64232
Nombre de pôles (total)
2
Courant nominal
32 A
Conducteur neutre à connection
non
2 32 A non En stock 20.57€ HTVA par 1 pièce En stock
4107264 Réf. 4107264 Disjoncteur modulaire iC60a 2P 40A courbe C A9F64240
Nombre de pôles (total)
2
Courant nominal
40 A
Conducteur neutre à connection
non
2 40 A non Sur commande 22.57€ HTVA par 1 pièce Sur commande
4107269 Réf. 4107269 Disjoncteur tripolaire 16A courbe C iC60a A9F64316
Nombre de pôles (total)
3
Courant nominal
16 A
Conducteur neutre à connection
non
3 16 A non En stock 36.50€ HTVA par 1 pièce En stock
4107270 Réf. 4107270 Disjoncteur tripolaire 20A courbe C iC60a A9F64320
Nombre de pôles (total)
3
Courant nominal
20 A
Conducteur neutre à connection
non
3 20 A non En stock 36.50€ HTVA par 1 pièce En stock
4107271 Réf. 4107271 Disjoncteur triphasé 25A courbe C 3 pôles A9F64325
Nombre de pôles (total)
3
Courant nominal
25 A
Conducteur neutre à connection
non
3 25 A non En stock 36.50€ HTVA par 1 pièce En stock
4107272 Réf. 4107272 Disjoncteur tripolaire 32A courbe C iC60a A9F64332
Nombre de pôles (total)
3
Courant nominal
32 A
Conducteur neutre à connection
non
3 32 A non En stock 37.41€ HTVA par 1 pièce En stock
4107273 Réf. 4107273 Disjoncteur triphasé 40A courbe C iC60a A9F64340
Nombre de pôles (total)
3
Courant nominal
40 A
Conducteur neutre à connection
non
3 40 A non En stock 43.38€ HTVA par 1 pièce En stock
4107276 Réf. 4107276 Disjoncteur miniature 4P 6A courbe C A9F64406
Nombre de pôles (total)
4
Courant nominal
6 A
Conducteur neutre à connection
non
4 6 A non En stock 51.32€ HTVA par 1 pièce En stock
4107277 Réf. 4107277 Disjoncteur modulaire 4 pôles 10A courbe C A9F64410
Nombre de pôles (total)
4
Courant nominal
10 A
Conducteur neutre à connection
non
4 10 A non En stock 51.32€ HTVA par 1 pièce En stock
4107278 Réf. 4107278 Disjoncteur tétrapolaire 16A courbe C iC60a A9F64416
Nombre de pôles (total)
4
Courant nominal
16 A
Conducteur neutre à connection
non
4 16 A non En stock 47.74€ HTVA par 1 pièce En stock
4107279 Réf. 4107279 Disjoncteur tétrapolaire 20A courbe C A9F64420
Nombre de pôles (total)
4
Courant nominal
20 A
Conducteur neutre à connection
non
4 20 A non En stock 47.74€ HTVA par 1 pièce En stock
4107280 Réf. 4107280 Disjoncteur modulaire 4P 25A courbe C A9F64425
Nombre de pôles (total)
4
Courant nominal
25 A
Conducteur neutre à connection
non
4 25 A non En stock 48.62€ HTVA par 1 pièce En stock
4107281 Réf. 4107281 Disjoncteur modulaire 4P 32A courbe C A9F64432
Nombre de pôles (total)
4
Courant nominal
32 A
Conducteur neutre à connection
non
4 32 A non En stock 47.74€ HTVA par 1 pièce En stock
4107282 Réf. 4107282 Disjoncteur 4 pôles 40A courbe C iC60a A9F64440
Nombre de pôles (total)
4
Courant nominal
40 A
Conducteur neutre à connection
non
4 40 A non En stock 55.52€ HTVA par 1 pièce En stock
4130688 Réf. 4130688 Disjoncteur tétrapolaire 50A courbe C A9F64450
Nombre de pôles (total)
4
Courant nominal
50 A
Conducteur neutre à connection
oui
4 50 A oui Sur commande 86.55€ HTVA par 1 pièce Sur commande
4130718 Réf. 4130718 Disjoncteur 4 pôles 63A courbe C iC60a A9F64463
Nombre de pôles (total)
4
Courant nominal
63 A
Conducteur neutre à connection
non
4 63 A non Sur commande 95.76€ HTVA par 1 pièce Sur commande
4367704 Réf. 4367704 Disjoncteur modulaire iC60a 2P 63A courbe C A9F64263
Nombre de pôles (total)
2
Courant nominal
63 A
Conducteur neutre à connection
non
2 63 A non En stock 39.72€ HTVA par 1 pièce En stock
4406908 Réf. 4406908 Disjoncteur modulaire 2P 50A courbe C iC60a A9F64250
Nombre de pôles (total)
2
Courant nominal
50 A
Conducteur neutre à connection
oui
2 50 A oui Sur commande 33.92€ HTVA par pièce Sur commande

Disjoncteur miniature 1P 4A courbe C pour la protection des circuits terminaux

Ce disjoncteur miniature 1P 4A courbe C de la gamme Acti9 iC60 est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits. Son calibre 4 A le destine aux départs de faible intensité nécessitant une protection précise, tandis que sa courbe C convient aux circuits présentant un courant d’appel modéré au démarrage. En format modulaire étroit, il s’intègre facilement dans un tableau électrique pour une distribution propre et rationnelle.

Format unipolaire compact pour une intégration simple au tableau

Avec 1 pôle protégé et une largeur de 1 module, ce disjoncteur permet d’optimiser l’espace disponible dans les coffrets et tableaux. Son montage sur rail DIN facilite la mise en œuvre lors d’une installation neuve comme en rénovation. Sa profondeur totale de 44,5 mm aide également à conserver une implantation nette dans les enveloppes modulaires, même lorsque l’espace est compté.

Courbe C et calibre 4 A pour les usages nécessitant un bon compromis de déclenchement

Le calibre nominal de 4 A permet de protéger efficacement les lignes dédiées à des charges limitées, tout en conservant une sélectivité adaptée aux petits départs. La courbe de déclenchement C est particulièrement indiquée lorsque le circuit peut supporter un appel de courant temporaire supérieur à celui d’une charge purement résistive. Ce profil de déclenchement aide à éviter les coupures intempestives sur certains équipements tout en maintenant la fonction de protection attendue.

Pouvoir de coupure adapté aux exigences de protection en basse tension

Ce modèle affiche un pouvoir de coupure assigné de 4,5 kA selon EN 60898 à 230 V et 400 V, ainsi qu’un Icu de 6 kA selon IEC 60947-2 à 230 V. Ces valeurs permettent d’envisager son usage sur des circuits modulaires où une protection fiable contre les défauts de court-circuit est requise. Sa classe de limitation énergétique 3 contribue en outre à mieux contenir l’énergie laissée passer lors du défaut, ce qui participe à la protection de l’installation en aval.

Raccordement pratique et compatibilité avec différents conducteurs

Le disjoncteur accepte des conducteurs monofilaire de 1 à 25 mm² et des conducteurs multifilaire de 1 à 16 mm², ce qui apporte de la souplesse au moment du câblage. Cette plage de raccordement facilite l’adaptation aux sections couramment utilisées en tableau. Le produit est également compatible avec l’ajout de dispositifs supplémentaires, un point utile pour faire évoluer une protection modulaire selon les besoins de l’installation.

Caractéristiques électriques et tenue d’isolement pour une utilisation maîtrisée

Prévu pour une tension assignée de 230 V en courant alternatif, ce disjoncteur fonctionne sur une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV apportent un niveau de cohérence technique intéressant pour les environnements de distribution modulaire. L’absence de neutre raccordable confirme qu’il s’agit bien d’un appareil unipolaire dédié à la protection d’un seul conducteur actif.

Conçu pour les environnements de tableau électrique

Son indice de protection IP20 le destine à une intégration dans une enveloppe adaptée, avec un usage typique en tableau électrique. Le degré de pollution 3 et la catégorie de surtension 2 correspondent aux contraintes rencontrées dans les installations courantes de distribution. Le produit peut fonctionner dans une large plage de température ambiante, de -35 à 70 °C, ce qui favorise son emploi dans des contextes techniques variés, y compris lorsque les conditions thermiques sont plus exigeantes.

Un choix pertinent pour compléter une distribution modulaire Acti9 iC60

Ce disjoncteur miniature 1P 4A courbe C s’adresse aux professionnels et installateurs recherchant une protection modulaire claire à identifier, compacte et adaptée aux petits circuits. Son positionnement dans la gamme Acti9 iC60 en fait une solution cohérente pour homogénéiser un tableau électrique, simplifier le repérage des départs et conserver une architecture de protection bien organisée sur l’ensemble de l’installation.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V4.5 kA
Nombre de pôles (total)1
Courant nominal4 A
Courbe de déclenchementC
Conducteur neutre à connectionnon
Nombre de pôles protégés1
Largeur en unités de division1
Pouvoir de coupure assigné icn selon EN 60898 à 400 v4.5 kA
Tension de dimensionnement230 V
Profondeur totale44.5 mm
Type de tensionAC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V6 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension2
Section du conducteur multifilaire pouvant être raccordée1...16 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1...25 mm²
Température ambiante durant le fonctionnement-35...70 °C
Antidéflagrantnon
Puissance dissipée2.4 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,112 kg

Produits de la même série que le produit consulté

Ce disjoncteur 1P 4 A courbe C convient-il pour protéger un circuit d’éclairage ?

Oui, c’est un usage courant pour un circuit d’éclairage, à condition de respecter le schéma de câblage, la section des conducteurs et les règles de protection du tableau électrique. En cas de doute sur la puissance ou le nombre de points lumineux, faites valider le dimensionnement par un électricien.

Peut-on utiliser ce disjoncteur modulaire en tableau électrique domestique ?

Oui, il est prévu pour être monté en tableau modulaire sur rail DIN, dans un coffret adapté. Vérifiez simplement la compatibilité avec le peigne ou le système de raccordement de votre tableau.

Faut-il couper le courant avant d’installer ce disjoncteur ?

Oui, absolument. L’installation ou le remplacement d’un disjoncteur doit se faire hors tension, avec vérification d’absence de tension en amont, pour éviter tout risque électrique.

Ce disjoncteur 1P coupe-t-il aussi le neutre ?

Non. C’est un modèle unipolaire : il protège un seul conducteur de phase et ne prévoit pas de connexion du neutre.

Est-il compatible avec des accessoires ou des modules additionnels de la gamme Acti9 iC60 ?

Oui, la gamme prévoit des dispositifs supplémentaires possibles. La compatibilité exacte dépend toutefois de l’accessoire choisi ; il faut vérifier la référence du module avant achat.

Ce disjoncteur peut-il être utilisé sur un circuit en courant alternatif ?

Oui, il est destiné à des applications en courant alternatif dans un tableau de distribution. Assurez-vous que l’installation reste conforme aux règles de votre application et au matériel associé.
