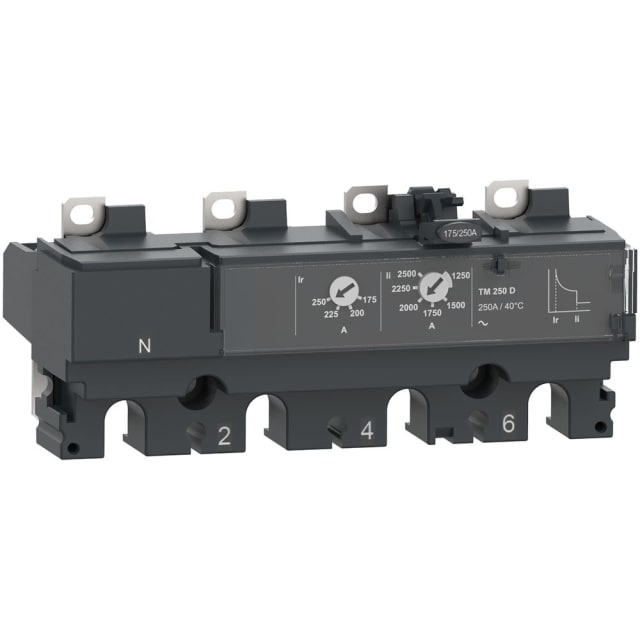

Déclencheur TM250D 4P3D pour ComPacT NSX100/160/250

Déclencheur thermique-magnétique TM250D pour ComPacT NSX250

Le déclencheur TM250D 4P3D est conçu pour équiper les disjoncteurs boîtier moulé ComPacT NSX de la gamme NSX100/160/250 nouvelle génération, avec une compatibilité d’usage confirmée pour les configurations NSX250 en distribution électrique. Cette version associe une protection thermique contre les surcharges et une protection magnétique instantanée contre les courts-circuits, ce qui en fait une solution adaptée aux tableaux de distribution où la continuité de service doit s’accompagner d’un niveau de protection net et lisible.

Configuration 4P3D : idéale pour les architectures avec neutre non protégé

La désignation 4P3D correspond à un appareil 4 pôles avec détection sur 3 pôles. Concrètement, cette exécution convient aux installations nécessitant la coupure des quatre conducteurs tout en concentrant la protection sur les trois phases. C’est un choix pertinent lorsque le schéma de distribution impose un neutre commuté sans protection dédiée par le déclencheur. Cette configuration aide à sélectionner le bon appareillage dès la préparation du coffret et limite les erreurs entre variantes proches.

Calibre 250 A avec réglage de surcharge pour un ajustement précis

Ce déclencheur est donné pour un courant assigné de 250 A, avec une zone de réglage de surcharge comprise entre 175 et 250 A. Ce point est particulièrement utile pour adapter la protection au courant réel du départ protégé, sans surdimensionner inutilement le seuil thermique. Dans une armoire de distribution, cette plage de réglage permet d’affiner la protection des lignes et des équipements alimentés tout en restant cohérent avec les besoins d’exploitation du circuit.

Protection magnétique instantanée pour la coupure des défauts francs

La protection de court-circuit est de type non retardé, avec un réglage d’intensité de déclenchement magnétique compris entre 1250 et 2500 A. Cette réponse instantanée est recherchée pour traiter rapidement les défauts de forte intensité et limiter leurs effets sur le départ concerné. Pour l’intégrateur ou le mainteneur, cela se traduit par une lecture simple du comportement attendu du disjoncteur sur défaut franc, sans logique électronique complexe à paramétrer.

Conçu pour les applications AC jusqu’à 690 V

Le TM250D fonctionne sur réseaux AC et accepte une tension de service jusqu’à 690 V à 50/60 Hz. Cette caractéristique facilite son intégration dans des ensembles de distribution basse tension exigeants, notamment lorsqu’un même environnement technique regroupe plusieurs niveaux d’exploitation. L’absence d’alimentation externe simplifie également l’intégration : le déclencheur remplit sa fonction de protection sans ajout de circuit auxiliaire d’alimentation.

Un choix adapté aux tableaux de distribution sobres et techniques

Cette version est dédiée à la distribution et non à la protection différentielle ou moteur spécifique. Elle ne comporte pas de fonction de protection contre les fuites à la terre et n’intègre pas de contacts auxiliaires ouvreurs, fermeurs ou inverseurs. Elle convient donc particulièrement aux configurations où l’on recherche une fonction de protection thermique-magnétique claire, sans fonctions additionnelles superflues, avec une architecture de tableau maîtrisée et rationnelle.

Intégration pratique dans les ensembles ComPacT NSX

Avec des dimensions de 139,7 mm de largeur, 60,6 mm de hauteur et 88,2 mm de profondeur, ce déclencheur s’intègre dans l’écosystème ComPacT NSX nouvelle génération en conservant une logique de montage cohérente pour les opérations d’équipement, de remplacement ou de maintenance. Pour le professionnel, cela facilite l’identification du bon composant dans un projet de rénovation, d’extension de tableau ou de remise en conformité d’un départ existant.

Une description utile pour bien sélectionner la bonne version

Le point essentiel de ce modèle réside dans la combinaison entre calibre 250 A, technologie thermique-magnétique, exécution 4P3D et compatibilité ComPacT NSX nouvelle génération. Pour un achat sûr, il faut le retenir comme un déclencheur destiné aux disjoncteurs ComPacT NSX250 en application de distribution, avec protection surcharge réglable et déclenchement magnétique instantané. C’est cette association de paramètres qui permet d’éviter les confusions avec les versions électroniques, différentielles ou avec d’autres configurations de pôles et de détection.
