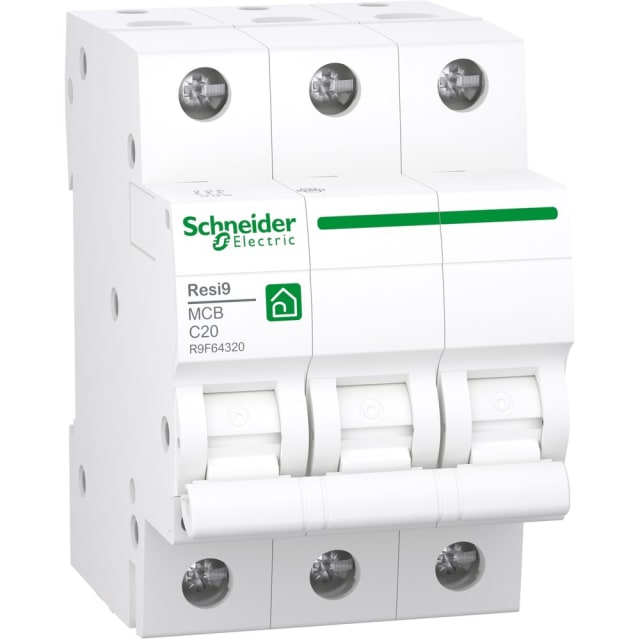

Disjoncteur modulaire 3P 20A courbe C 3kA R9F64320

Disjoncteur modulaire tripolaire 20A pour protection des circuits en triphasé

Ce disjoncteur modulaire 3P 20A courbe C de la gamme Resi9 est conçu pour protéger efficacement les circuits électriques triphasés contre les surcharges et les courts-circuits. Avec ses 3 pôles protégés, il convient aux installations de distribution nécessitant une coupure simultanée des trois phases, dans un tableau modulaire. Son calibre 20 A en fait un choix pertinent pour de nombreux départs de puissance en environnement résidentiel ou petit tertiaire, dès lors que le dimensionnement du circuit correspond à cette intensité.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C est particulièrement indiquée pour les circuits susceptibles de présenter un courant d’appel modéré au démarrage. Elle convient ainsi à de nombreuses applications classiques, comme certaines lignes alimentant des équipements motorisés légers ou des circuits techniques en triphasé. Ce profil de déclenchement permet de concilier protection du circuit et continuité de service, sans sur-sensibilité inutile sur les appels de courant habituels.

Pouvoir de coupure 3 kA et conformité pour la protection des installations

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898, à 230 V comme à 400 V. Il est conçu pour interrompre un défaut de court-circuit dans les limites prévues par son niveau de coupure, tout en assurant la protection des conducteurs contre les surintensités. Sa classe de limitation énergétique 3 constitue un point important pour limiter les effets thermiques et électrodynamiques d’un défaut sur l’installation en aval.

Format modulaire compact pour tableau électrique sur rail DIN

Avec une largeur de 3 modules, ce disjoncteur tripolaire s’intègre facilement dans un coffret ou un tableau de distribution modulaire. Son encombrement est adapté aux montages soignés où la place disponible doit être optimisée. Il est prévu pour une tension de dimensionnement de 400 V en courant alternatif, avec une fréquence de 50 à 60 Hz, ce qui répond aux besoins des réseaux triphasés standards. Sa profondeur totale de 44 mm favorise également une bonne intégration dans de nombreux coffrets.

Raccordement pratique des conducteurs pour une mise en oeuvre nette

Ce disjoncteur accepte le raccordement de conducteurs monofilares de 1 à 25 mm² et de conducteurs multifilaires de 1 à 16 mm². Cette plage de connexion permet de couvrir de nombreux cas de câblage en tableau, aussi bien sur circuits de distribution que sur départs dédiés correctement dimensionnés. L’absence de neutre raccordable confirme qu’il s’agit bien d’un appareil tripolaire destiné à la protection des trois phases uniquement.

Caractéristiques électriques utiles pour la tenue en service

L’appareil présente une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV, des valeurs cohérentes pour un usage en protection modulaire. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à une utilisation dans les environnements habituels des tableaux électriques. Sa puissance dissipée de 2,2 W reste à prendre en compte dans les ensembles compacts ou faiblement ventilés, notamment lors du dimensionnement thermique du coffret.

Un choix pertinent pour les tableaux Resi9 et la distribution modulaire

Issu de la série Resi9 Protection, ce disjoncteur modulaire 3P 20A s’adresse aux installations recherchant une protection triphasée simple, lisible et compatible avec une architecture de tableau modulaire. Son indice de protection IP20, son fonctionnement possible de -25 à 60 °C et sa conception sans ajout de dispositifs supplémentaires en font un appareil dédié à une fonction claire : protéger un départ triphasé avec un calibre 20 A et une courbe C dans un encombrement maîtrisé.
