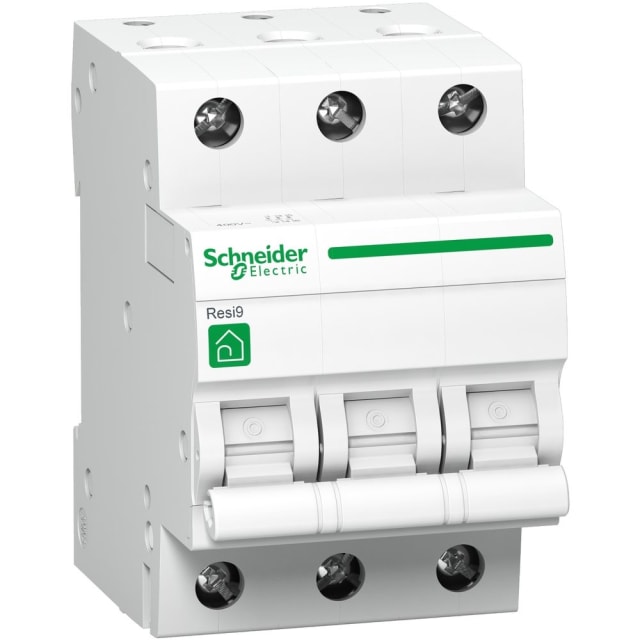

Disjoncteur triphasé 32A courbe C 3kA R9F64332

Disjoncteur triphasé 32A courbe C pour la protection des circuits en 400 V AC

Ce disjoncteur triphasé 32A courbe C est conçu pour protéger efficacement les circuits électriques contre les surcharges et les courts-circuits en distribution modulaire. En version 3 pôles protégés, il convient aux installations triphasées sans neutre à raccorder, avec une tension de dimensionnement de 400 V en courant alternatif. Son calibre 32 A permet de sécuriser des départs de puissance tout en conservant un format compact adapté aux tableaux modulaires.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C est particulièrement indiquée pour les circuits qui peuvent présenter un courant d’appel modéré au démarrage, comme certains équipements motorisés, circuits techniques ou alimentations de distribution. Elle offre un bon compromis entre continuité de service et protection, en évitant les déclenchements intempestifs sur les usages compatibles, tout en assurant une coupure rapide en cas de défaut.

Pouvoir de coupure 3 kA pour la protection contre les courts-circuits

Avec un pouvoir de coupure assigné de 3 kA selon EN 60898, aussi bien à 230 V qu’à 400 V, ce disjoncteur modulaire est destiné à la protection des circuits dans les environnements résidentiels et assimilés. Il intervient en cas de court-circuit ou de surcharge afin de limiter les conséquences d’un défaut sur la ligne protégée. Sa classe de limitation énergétique 3 contribue également à réduire l’énergie laissée passer lors d’un défaut, un point important pour préserver l’installation en aval.

Format tripolaire compact pour tableau modulaire

Ce modèle 3P occupe 3 modules de large et s’intègre facilement sur rail DIN dans un coffret de répartition. Ce format permet d’optimiser la place disponible dans le tableau tout en assurant une coupure simultanée des trois pôles protégés. Il constitue une solution pratique pour les départs triphasés lorsque l’encombrement doit rester maîtrisé, sans ajouter d’accessoires complémentaires puisqu’il n’est pas prévu pour recevoir des dispositifs supplémentaires.

Raccordement souple pour différentes sections de conducteurs

Le raccordement accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui facilite son intégration dans de nombreuses configurations de câblage en tableau. Cette plage de raccordement permet d’adapter le disjoncteur aussi bien à des départs de puissance qu’à des distributions techniques nécessitant des sections cohérentes avec le calibre 32 A et l’architecture de l’installation.

Caractéristiques électriques pensées pour une exploitation modulaire standard

Ce disjoncteur fonctionne en AC sur une fréquence de 50 à 60 Hz, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à un usage en environnement électrique modulaire classique. Sa puissance dissipée de 3,2 W reste également à prendre en compte dans le dimensionnement thermique du tableau, en particulier dans les coffrets compacts ou fortement équipés.

Utilisation en intérieur avec protection adaptée au coffret

Avec un indice de protection IP20, ce disjoncteur est destiné à être installé à l’intérieur d’un tableau ou d’un coffret assurant la protection adaptée de l’ensemble. Il peut fonctionner dans une plage de température ambiante de -25 à 60 °C, ce qui permet son emploi dans des conditions d’exploitation courantes en local technique ou en armoire modulaire. Pour une installation propre et durable, il s’intègre idéalement dans un ensemble de distribution cohérent de la gamme Resi9 Protection.
