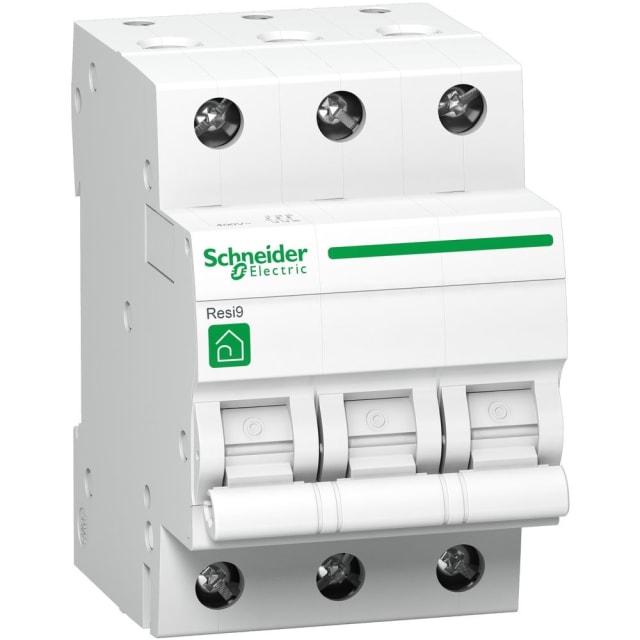

Disjoncteur modulaire triphasé 40A courbe C 3kA R9F64340

Disjoncteur modulaire triphasé 40 A courbe C pour la protection des circuits 400 V

Ce disjoncteur modulaire triphasé 40 A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur installation AC 400 V. En version 3 pôles protégés, il convient aux départs triphasés qui nécessitent une coupure simultanée des trois phases. Son calibre de 40 A permet de sécuriser des circuits de puissance adaptés à ce niveau d’intensité, tout en conservant un encombrement modulaire de 3 pas dans le tableau.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C rend ce disjoncteur particulièrement pertinent pour les circuits présentant un courant d’appel modéré au démarrage. Il convient ainsi aux lignes d’alimentation triphasées utilisées pour des équipements techniques, des circuits de distribution ou certaines charges électrotechniques compatibles avec ce type de protection. Ce profil de déclenchement aide à éviter les coupures intempestives tout en maintenant une protection efficace du départ concerné.

Pouvoir de coupure 3 kA et protection thermique et magnétique intégrée

Avec un pouvoir de coupure assigné de 3 kA selon EN 60898, aussi bien à 230 V qu’à 400 V, ce disjoncteur modulaire assure la coupure du circuit en cas de défaut dans les limites prévues pour ce niveau de protection. Il combine une protection thermique contre les surcharges et une protection magnétique contre les courts-circuits. Cette double fonction en fait un appareil essentiel pour la protection en tête ou en départ de ligne dans un tableau de distribution résidentiel ou petit tertiaire selon l’architecture de l’installation.

Format 3P compact pour intégration simple sur rail DIN

Son format tripolaire de largeur 3 modules facilite son intégration dans les coffrets et tableaux modulaires. Le montage sur rail DIN permet une mise en place rapide dans une distribution normalisée. L’appareil trouve naturellement sa place dans les ensembles modulaires où l’optimisation de l’espace est recherchée, notamment lorsque plusieurs protections doivent être regroupées dans une même rangée.

Raccordement pratique pour sections de câbles courantes en tableau

Ce modèle accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui offre une bonne souplesse de raccordement selon la configuration du tableau et la section retenue pour le circuit à protéger. L’absence de neutre à raccorder confirme son usage sur départ tripolaire pur. Ce point simplifie l’identification du bon appareillage lorsque l’installation ne nécessite que la protection des trois phases.

Caractéristiques électriques pensées pour l’environnement du tableau

Ce disjoncteur fonctionne en courant alternatif 50 à 60 Hz avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise des effets du défaut sur le circuit protégé. Son degré de protection IP20, sa catégorie de surtension 3 et son degré de pollution 2 correspondent à une utilisation en enveloppe ou tableau adapté.

Un choix pertinent pour compléter une distribution modulaire Resi9

Issu de la série Resi9 Protection, ce disjoncteur modulaire triphasé 40 A s’intègre logiquement dans une distribution modulaire cohérente avec les autres appareillages de la gamme. Il convient aux tableaux recherchant une protection claire, compacte et lisible pour les départs triphasés. Sa plage de fonctionnement de -25 à 60 °C et sa puissance dissipée de 3,6 W en font un appareil adapté aux conditions habituelles d’installation en tableau électrique, avec une profondeur maîtrisée pour l’intégration dans les coffrets modulaires.
