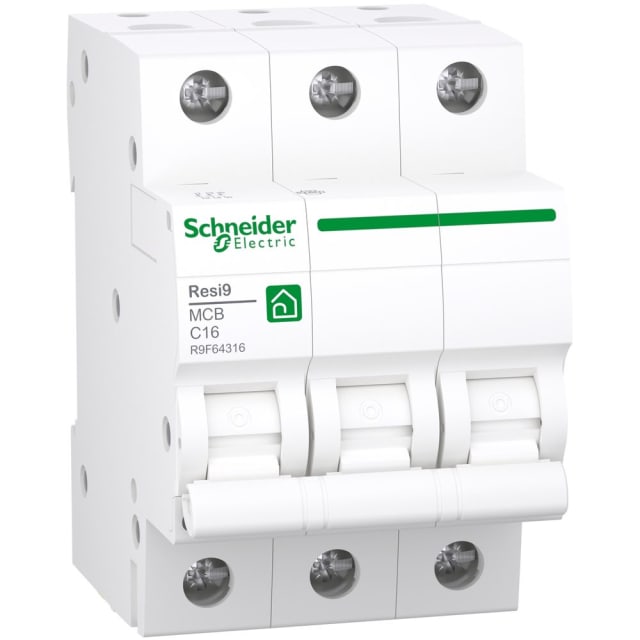

Disjoncteur modulaire tripolaire 16A courbe C R9F64316

Disjoncteur modulaire tripolaire 16A pour protection de circuits triphasés

Ce disjoncteur modulaire tripolaire 16A courbe C de la gamme Resi9 est conçu pour la protection des circuits triphasés en tableau électrique. Avec ses 3 pôles protégés, il assure la coupure des surcharges et des courts-circuits sur les trois phases, dans un format compact de 3 modules. Son calibre 16 A convient aux lignes qui demandent une protection précise et stable en distribution AC 400 V.

Courbe C adaptée aux usages électriques courants

La courbe de déclenchement C convient aux circuits présentant un appel de courant modéré au démarrage. Elle est particulièrement adaptée à de nombreux usages en environnement résidentiel et petit tertiaire, notamment pour des lignes alimentant certains équipements triphasés, moteurs de faible puissance ou départs techniques nécessitant une protection réactive sans déclenchement intempestif à la moindre pointe.

Pouvoir de coupure 3 kA et protection modulaire claire à intégrer

Ce modèle offre un pouvoir de coupure assigné de 3 kA selon EN 60898, à 230 V comme à 400 V. Il répond ainsi aux besoins de protection des installations où l’on recherche un disjoncteur tripolaire modulaire simple à intégrer dans un coffret de distribution. Sa classe de limitation énergétique 3 contribue à mieux contenir les effets d’un défaut en limitant l’énergie laissée passer vers le circuit protégé.

Format 3 modules pratique pour tableaux et coffrets

Avec une largeur de 3 unités de division et une profondeur totale de 44 mm, ce disjoncteur modulaire 3P 16A s’intègre facilement dans les tableaux électriques courants. Son encombrement maîtrisé facilite l’organisation du coffret, en particulier lorsqu’il faut protéger plusieurs départs sur un espace modulaire limité. Son indice de protection IP20 le destine à une installation à l’intérieur d’un tableau ou d’un coffret adapté.

Raccordement souple ou rigide pour une mise en œuvre efficace

Le raccordement accepte les conducteurs monofilaires de 1 à 25 mm² ainsi que les conducteurs multifilaires de 1 à 16 mm². Cette plage de connexion permet d’adapter le disjoncteur à différentes configurations de câblage en distribution. L’absence de neutre raccordé confirme qu’il s’agit bien d’un disjoncteur tripolaire 3P dédié aux trois phases, sans pôle de neutre associé.

Caractéristiques électriques utiles pour une installation en courant alternatif

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur fonctionne sur une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 440 V et sa tenue aux chocs Uimp de 4 kV apportent des caractéristiques cohérentes pour la protection modulaire de circuits de distribution. Sa catégorie de surtension 3 et son degré de pollution 2 le destinent à une utilisation dans les conditions habituelles d’un tableau électrique correctement installé.

Un choix pertinent pour tableau Resi9 et distribution triphasée 16A

Ce disjoncteur tripolaire 16A Resi9 répond au besoin d’une protection modulaire lisible et bien calibrée pour départ triphasé. Il convient lorsque l’on recherche un appareil en courbe C, 3 pôles protégés, sans accessoires additionnels à ajouter, et capable de fonctionner dans une plage de température ambiante de -25 à 60 °C. Pour un tableau de protection et distribution électrique, il constitue une solution claire pour sécuriser un circuit triphasé 16 A avec un appareillage modulaire homogène.
