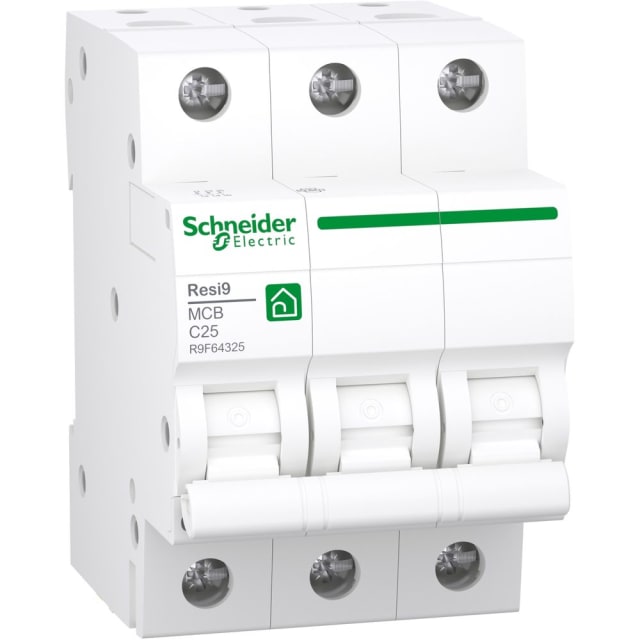

Disjoncteur modulaire triphasé 25A courbe C R9F64325

Disjoncteur modulaire triphasé 25 A pour la protection des circuits en 400 V AC

Ce disjoncteur modulaire triphasé 25 A courbe C de la gamme Resi9 est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur installation triphasée. Sa configuration 3 pôles permet de protéger trois phases de manière homogène, avec une tension de dimensionnement de 400 V AC. C’est une solution adaptée aux tableaux électriques nécessitant une protection modulaire compacte, lisible et simple à intégrer.

Courbe C adaptée aux usages courants avec appels de courant modérés

Grâce à sa courbe de déclenchement C, ce disjoncteur convient particulièrement aux circuits qui peuvent présenter un courant d’appel modéré au démarrage. Il s’emploie couramment pour des départs triphasés alimentant des équipements, circuits techniques ou charges compatibles avec ce type de déclenchement. Le calibre 25 A offre un bon niveau de protection pour des lignes dimensionnées en conséquence, tout en conservant une exploitation stable dans les usages courants.

Format 3 modules pour une intégration propre dans le tableau électrique

Avec une largeur de 3 unités de division, ce disjoncteur tripolaire s’intègre facilement dans un coffret ou un tableau modulaire. Son encombrement maîtrisé facilite l’organisation des protections et optimise l’espace disponible sur rail. Sa profondeur totale de 44 mm contribue également à une implantation pratique dans les enveloppes prévues pour l’appareillage modulaire.

Pouvoir de coupure 3 kA et limitation d’énergie de classe 3

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898, aussi bien à 230 V qu’à 400 V. Il est également classé en limitation énergétique de classe 3, ce qui participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut. Ces caractéristiques en font un appareil cohérent pour la protection de circuits terminaux dans un environnement résidentiel ou petit tertiaire, lorsque ce niveau de coupure correspond à l’installation.

Raccordement pratique avec large plage de sections admissibles

Le disjoncteur accepte des conducteurs monofilares de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement permet de s’adapter à différentes sections de câbles selon le circuit protégé et les contraintes du tableau. L’absence de neutre à connecter confirme qu’il s’agit bien d’un appareil 3 pôles dédié à la protection des trois phases uniquement.

Caractéristiques électriques pensées pour un usage modulaire standard

Ce disjoncteur fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz. Il présente une tension d’isolement Ui de 440 V ainsi qu’une tenue aux chocs Uimp de 4 kV, avec une catégorie de surtension 3 et un degré de pollution 2. Ces données traduisent un appareil prévu pour les conditions normales d’utilisation des tableaux de distribution modulaires, avec un niveau de protection cohérent pour l’appareillage de répartition.

Utilisation en environnement intérieur avec protection IP20

Son indice de protection IP20 indique un usage dans une enveloppe adaptée, comme un tableau ou un coffret électrique. Il peut fonctionner dans une plage de température ambiante de -25 à 60 °C, ce qui lui permet de répondre à de nombreuses configurations d’installation intérieure. Sa puissance dissipée de 2,7 W reste un point utile à prendre en compte pour le dimensionnement thermique global du tableau.

Un choix pertinent pour compléter une distribution triphasée Resi9

Ce disjoncteur modulaire triphasé 25 A s’intègre naturellement dans une architecture de protection et distribution utilisant l’appareillage modulaire Resi9. Il répond au besoin d’une protection 3P compacte pour départ triphasé, avec des caractéristiques claires : calibre 25 A, courbe C, 3 modules et pouvoir de coupure 3 kA. Pour l’acheteur, cela facilite l’identification d’un appareil précis, adapté à une installation triphasée sans neutre protégé.
