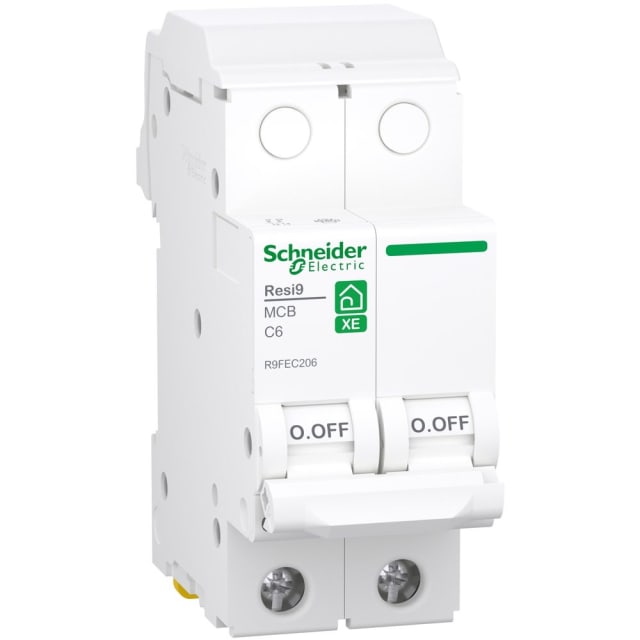

Disjoncteur bipolaire 6A courbe C 3kA 230V R9FEC206

Disjoncteur bipolaire 6A courbe C pour la protection des circuits 230 V

Ce disjoncteur bipolaire 6A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits en 230 V AC. Son calibre 6 A convient aux lignes qui demandent une protection précise et adaptée à une intensité modérée, tout en conservant une réponse cohérente face aux appels de courant compatibles avec une courbe C. En version 2 pôles protégés, il coupe et protège les deux conducteurs concernés, ce qui en fait une solution claire et pratique pour les tableaux de répartition résidentiels et petits ensembles techniques.

Déclenchement courbe C et pouvoir de coupure 3 kA

Avec sa courbe de déclenchement C, ce disjoncteur modulaire est particulièrement indiqué pour les circuits pouvant présenter un courant d’appel au démarrage supérieur à celui de charges purement résistives. Son pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V lui permet d’assurer la fonction de protection contre les défauts de court-circuit dans les applications compatibles avec ce niveau d’exigence. Cette combinaison 6A courbe C 3kA apporte une lecture simple du produit pour sélectionner le bon appareil dans un coffret électrique.

Format bipolaire compact pour intégration en tableau

Son format 2 modules facilite l’intégration dans un tableau électrique lorsque l’espace disponible doit être maîtrisé. La profondeur totale de 43,5 mm favorise une implantation propre dans les enveloppes modulaires adaptées. Ce disjoncteur 2P se prête à une organisation lisible des protections, en particulier lorsqu’une coupure simultanée des deux pôles est recherchée. L’architecture modulaire permet ainsi de conserver un câblage ordonné et une maintenance plus lisible au niveau du coffret.

Raccordement pratique des conducteurs rigides et souples

Ce modèle accepte le raccordement de conducteurs monofilares de 1 à 25 mm² et de conducteurs multifilaires de 1 à 16 mm². Cette plage de connexion apporte de la souplesse lors du câblage, aussi bien en création qu’en remplacement dans un tableau existant. La présence d’un neutre à raccorder permet de répondre aux configurations prévues pour ce type de disjoncteur bipolaire, avec une mise en œuvre cohérente pour les circuits nécessitant une coupure sur deux pôles.

Caractéristiques électriques utiles pour une protection modulaire

Ce disjoncteur fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 230 V. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV participent à une utilisation adaptée aux contraintes normales d’un environnement de distribution modulaire. La classe de limitation énergétique 3 constitue également un point important pour la maîtrise de l’énergie laissée passer en cas de défaut, dans le cadre des caractéristiques propres à ce type d’appareil.

Usage en environnement intérieur de tableau

Avec un indice de protection IP20, ce disjoncteur est destiné à être installé dans une enveloppe ou un tableau approprié. Il est prévu pour un degré de pollution 2 et une catégorie de surtension 3, ce qui correspond à l’usage attendu pour une protection modulaire en environnement intérieur. Sa plage de température de fonctionnement de -25 à +40 °C permet son intégration dans des conditions d’exploitation courantes, sous réserve du respect des règles d’installation du tableau.

Un choix pertinent pour la gamme modulaire Resi9 XE

Issu de la série Resi9 XE Protection Devices, ce disjoncteur bipolaire 6A s’adresse aux besoins de protection modulaire lorsque l’on recherche un appareil en 2P, courbe C, 230 V et 3 kA, avec deux pôles protégés. Il convient particulièrement aux projets où l’identification rapide du bon calibre, du bon nombre de pôles et du bon encombrement est essentielle pour composer un tableau cohérent. Pour l’acheteur professionnel comme pour le particulier averti, c’est une solution simple à intégrer dans une logique de distribution électrique modulaire.
