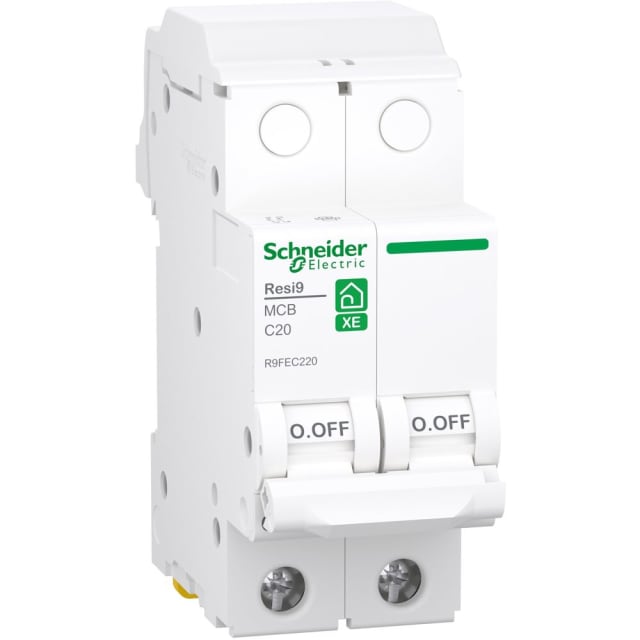

Disjoncteur miniature 2P 20A courbe C 3kA R9FEC220

Disjoncteur miniature bipolaire 20A pour la protection des circuits 230 V

Ce disjoncteur miniature 2P 20A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits en courant alternatif. Son calibre de 20 A le destine aux lignes nécessitant une protection adaptée à une intensité soutenue, tandis que sa configuration bipolaire permet la coupure de deux pôles avec deux pôles protégés, pratique pour les installations où la coupure simultanée est recherchée.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C convient aux circuits présentant des pointes de courant modérées au démarrage. Elle apporte un bon compromis entre continuité d’utilisation et protection efficace, ce qui la rend pertinente pour de nombreux départs d’installation. Ce modèle participe ainsi à sécuriser le câblage en limitant les effets des surintensités accidentelles.

Format modulaire 2 pas pour intégration simple au tableau

Avec une largeur de 2 unités de division, ce disjoncteur bipolaire trouve facilement sa place dans un tableau électrique modulaire. Sa profondeur totale de 43,5 mm favorise une implantation propre dans les coffrets adaptés. Ce format compact aide à organiser la distribution et les protections sans encombrer inutilement l’espace disponible dans l’enveloppe.

Pouvoir de coupure 3 kA et limitation d’énergie de classe 3

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V. Il est également classé en limitation énergétique de classe 3, ce qui contribue à réduire l’énergie laissée passer lors d’un défaut. Pour l’installateur comme pour l’exploitant, cela signifie une protection cohérente pour les circuits compatibles avec ce niveau de coupure.

Raccordement pratique pour conducteurs rigides et souples

Le disjoncteur accepte des conducteurs monofilaires de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, que ce soit en rénovation ou sur une installation neuve. La présence d’un neutre à connexion facilite également son usage dans les configurations prévues pour un appareillage bipolaire en 230 V.

Caractéristiques électriques utiles pour une protection modulaire résidentielle

Prévu pour une tension de dimensionnement de 230 V en AC, ce disjoncteur présente une tension d’isolement Ui de 500 V, une tenue aux chocs Uimp de 4 kV et une fréquence de fonctionnement de 50 à 60 Hz. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à un emploi dans des environnements compatibles avec ce type de protection modulaire.

Utilisation en environnement intérieur de tableau

Ce disjoncteur affiche un indice de protection IP20 et fonctionne dans une plage de température ambiante de -25 à 40 °C. Il est destiné à une intégration dans un tableau ou un coffret approprié, où il contribue à la protection des départs tout en restant lisible et simple à associer aux autres modules de distribution de la gamme Resi9 XE Protection Devices.
