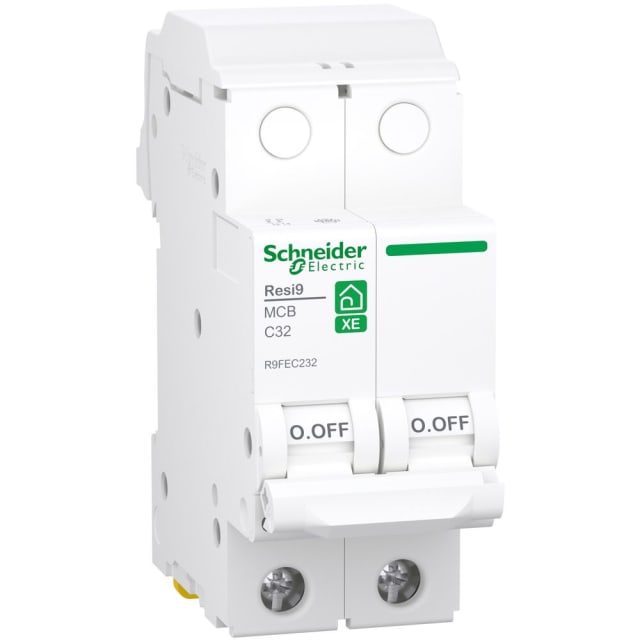

Disjoncteur bipolaire 32A courbe C 3kA 230V R9FEC232

Disjoncteur bipolaire 32A conçu pour la protection des circuits 230 V

Ce disjoncteur bipolaire 32A courbe C est destiné à la protection des circuits contre les surcharges et les courts-circuits en installation modulaire 230 V AC. Avec ses 2 pôles protégés, il assure une coupure simultanée des deux conducteurs du circuit, ce qui en fait une solution adaptée lorsque l’on recherche une protection bipolaire compacte, claire à repérer dans le tableau et simple à intégrer dans une distribution résidentielle ou tertiaire légère.

Courbe C et calibre 32 A pour les circuits demandant une bonne tenue au démarrage

Le calibre 32 A permet d’alimenter des circuits nécessitant une intensité soutenue, tandis que la courbe de déclenchement C convient aux usages comportant des appels de courant modérés au démarrage. Ce profil de déclenchement aide à éviter les coupures intempestives sur des équipements compatibles avec ce type de protection, tout en conservant une réponse efficace en cas de défaut. C’est un choix pertinent pour un tableau électrique qui doit conjuguer continuité d’usage et protection adaptée.

Format 2 modules pour une intégration propre dans le tableau

Avec une largeur de 2 unités de division, ce disjoncteur modulaire bipolaire s’intègre facilement sur rail DIN dans les coffrets et tableaux de distribution. Son encombrement maîtrisé facilite l’organisation des rangées, en particulier lorsqu’il faut protéger plusieurs départs sans gaspiller d’espace. Sa profondeur totale de 43,5 mm contribue également à une implantation nette dans les enveloppes modulaires prévues pour l’appareillage de protection.

Pouvoir de coupure 3 kA et limitation d’énergie de classe 3

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V. Il est également classé en limitation d’énergie de classe 3, un point important pour contenir les effets du défaut lors d’un court-circuit. En pratique, cela participe à une meilleure maîtrise des contraintes subies par le circuit protégé et par les équipements en aval. Pour l’installateur comme pour l’exploitant, cela se traduit par une protection modulaire cohérente pour les applications correspondant à ce niveau de coupure.

Raccordement pratique et compatibilité avec des sections de conducteurs courantes

Le disjoncteur accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm². Cette plage couvre de nombreuses configurations de câblage rencontrées dans les tableaux électriques. La présence d’un neutre à connexion permet une mise en œuvre adaptée aux circuits concernés, avec un raccordement compatible avec les sections courantes utilisées en distribution terminale. Le résultat est une installation plus lisible et mieux dimensionnée selon le départ à protéger.

Caractéristiques électriques pensées pour l’appareillage modulaire

Ce disjoncteur 2P 32A fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 230 V. Il présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, des données utiles pour apprécier son niveau d’aptitude dans un environnement de tableau modulaire. Sa catégorie de surtension 3 et son degré de pollution 2 confirment son positionnement dans les applications classiques de protection et de distribution électrique.

Une solution Resi9 XE adaptée aux tableaux de protection et de distribution

Issu de la série Resi9 XE Protection Devices, ce disjoncteur modulaire bipolaire s’inscrit dans une logique d’équipement homogène du tableau. Il répond aux besoins des installations recherchant un appareillage de protection lisible, compact et techniquement bien défini : 2 pôles, 32 A, courbe C, 3 kA, IP20. Sa plage de fonctionnement de -25 à 40 °C permet son usage dans des conditions d’exploitation courantes, tout en conservant une configuration simple pour la protection des circuits alimentés en 230 V.
