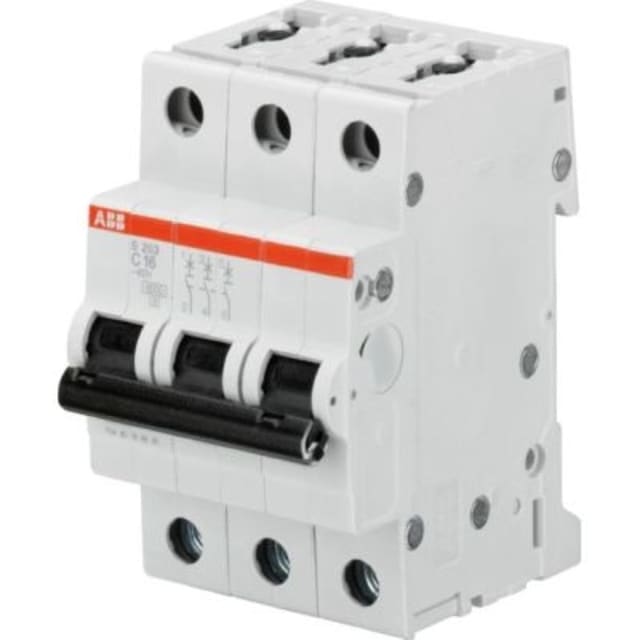

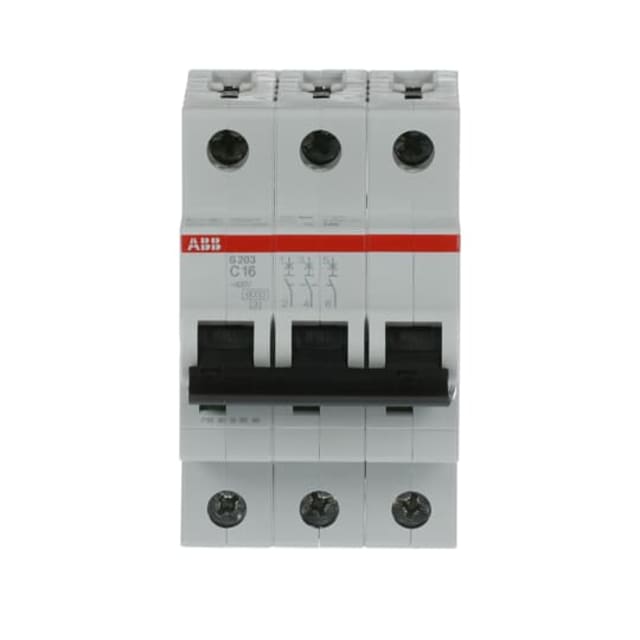

Disjoncteur tripolaire 16A courbe C 6kA 2CDS253001R0164

Protection triphasée 16 A pour tableaux de distribution

Ce disjoncteur tripolaire 16 A courbe C est conçu pour la protection des circuits triphasés contre les surcharges et les courts-circuits dans les tableaux électriques. Son calibre 16 A convient aux départs de puissance modérée, tandis que sa configuration 3 pôles permet la coupure simultanée des trois phases. Il s’intègre naturellement dans les installations de distribution en environnement tertiaire, technique ou industriel léger, avec un format modulaire adapté au rail DIN.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C est particulièrement indiquée pour les circuits susceptibles de présenter un courant d’appel modéré au démarrage, comme certains moteurs, équipements techniques, circuits d’alimentation ou lignes mixtes. Elle permet de concilier protection efficace et bonne tenue aux pointes momentanées, ce qui en fait un choix pertinent pour de nombreux usages de distribution électrique en triphasé.

Pouvoir de coupure 6 kA selon EN 60898 et 10 kA selon IEC 60947-2

Ce modèle offre un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et 400 V, ce qui répond aux besoins courants des installations modulaires. Il dispose également d’un pouvoir de coupure Icu de 10 kA selon IEC 60947-2 à 230 V et 400 V. Cette double lecture des performances facilite le choix du bon appareil selon le cadre d’installation et le niveau d’exigence technique attendu sur le tableau.

Format modulaire 3 pôles compact et montage simple sur rail DIN

Avec une largeur de 3 modules et une profondeur totale de 69 mm, ce disjoncteur s’installe facilement dans un coffret ou une armoire électrique modulaire. Son encombrement maîtrisé aide à organiser proprement la distribution et à optimiser l’espace disponible dans le tableau. L’absence de neutre raccordable confirme son positionnement pour les circuits triphasés sans pôle neutre intégré à l’appareil.

Raccordement souple ou rigide pour une intégration pratique au tableau

Ce disjoncteur accepte des conducteurs monofilaires jusqu’à 35 mm² et des conducteurs multifilaires jusqu’à 25 mm². Cette plage de raccordement apporte de la souplesse lors du câblage, que ce soit en rénovation, en extension de tableau ou en réalisation neuve. Il s’adapte ainsi à de nombreuses architectures de distribution, tout en restant cohérent avec les sections rencontrées sur les départs protégés en 16 A.

Caractéristiques électriques pensées pour la distribution modulaire

Prévu pour une tension de dimensionnement de 400 V et un fonctionnement en 50 à 60 Hz, ce disjoncteur est compatible avec une alimentation AC/DC selon ses caractéristiques déclarées. Sa tension d’isolement Ui de 440 V et sa tenue aux chocs Uimp de 4 kV participent à son bon comportement dans les environnements de distribution. La classe de limitation énergétique 3 constitue également un point important pour limiter les effets thermiques et dynamiques lors d’un défaut.

Utilisation en environnement technique avec possibilité d’accessoires

Ce modèle est conçu pour fonctionner dans une plage de température ambiante de -25 à +55 °C, ce qui facilite son emploi dans des locaux techniques ou tableaux exposés à des conditions d’usage étendues. Son indice de protection IP20 correspond à un usage en enveloppe adaptée. Il accepte en outre des dispositifs supplémentaires, pratique pour faire évoluer le tableau avec des auxiliaires selon les besoins d’exploitation ou de signalisation.

Un choix précis pour la gamme modulaire ABB S200

Issu de la série S200, ce disjoncteur modulaire tripolaire 16 A courbe C répond à une recherche fréquente en protection de départ triphasé. Il convient lorsque l’on souhaite un appareil compact, lisible dans le tableau et adapté à la protection de circuits de distribution en 3 phases. Pour l’installateur comme pour le mainteneur, c’est un format clair à identifier et simple à intégrer dans une architecture modulaire cohérente.
