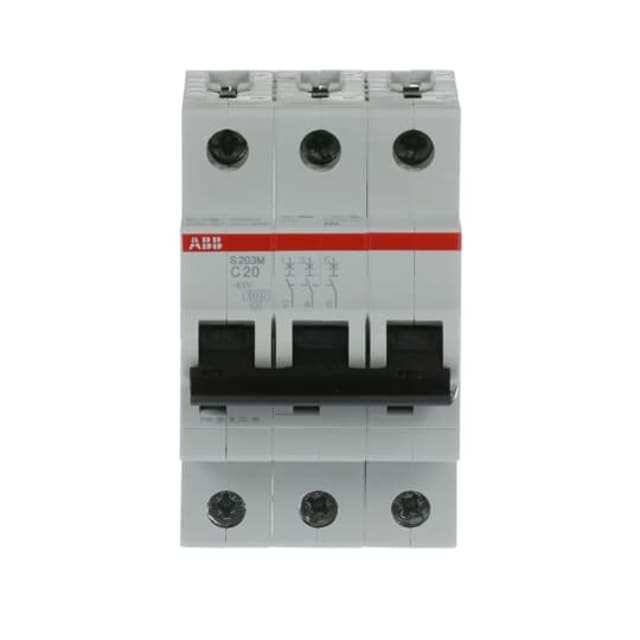

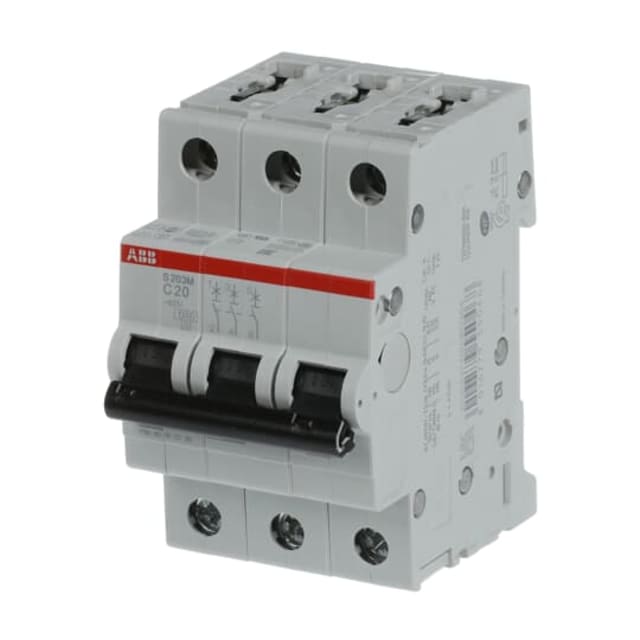

Disjoncteur tripolaire 20A courbe C 10kA 2CDS273001R0204

Disjoncteur tripolaire 20A courbe C 10kA pour protection des circuits triphasés

Ce disjoncteur tripolaire 20A courbe C 10kA est conçu pour la protection des départs triphasés dans les tableaux de distribution. Avec ses 3 pôles protégés, il assure la coupure simultanée des trois phases et convient aux installations nécessitant une protection modulaire précise contre les surcharges et les courts-circuits. Son calibre 20 A le destine aux circuits d’alimentation triphasés où un équilibre entre continuité d’exploitation et niveau de protection est recherché.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C convient particulièrement aux circuits présentant des pointes de courant au démarrage, comme certains équipements techniques, auxiliaires de commande, petits moteurs ou charges mixtes. Elle permet d’éviter les déclenchements intempestifs tout en conservant une protection efficace de la ligne. Ce positionnement en fait un choix pertinent pour de nombreuses applications tertiaires, techniques et industrielles légères en distribution modulaire triphasée.

Pouvoir de coupure 10 kA pour tableaux exigeant une protection renforcée

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce modèle répond aux environnements où le niveau de court-circuit présumé impose un appareil modulaire performant. Il dispose également d’un pouvoir de coupure assigné Icu de 15 kA selon IEC 60947-2 à 230 V et 400 V, ce qui élargit son intérêt dans des ensembles de protection et de distribution demandant une bonne tenue en régime de défaut.

Format modulaire 3P compact pour intégration simple au tableau

Sa largeur de 3 modules facilite son implantation dans les coffrets et tableaux électriques lorsque la place disponible doit être optimisée. La profondeur totale de 69 mm favorise une intégration propre dans les enveloppes modulaires courantes. Ce format tripolaire est particulièrement adapté à la création de départs dédiés, à la protection de lignes triphasées et à l’organisation lisible des protections dans une armoire ou un tableau de distribution.

Raccordement souple pour différents types de conducteurs

Ce disjoncteur accepte des sections de conducteurs monofilares de 0,75 à 35 mm² et des conducteurs multifilaires de 0,75 à 25 mm². Cette plage de raccordement permet de l’utiliser aussi bien sur des départs de faible section que sur des alimentations plus soutenues dans la limite du calibre. L’absence de neutre à connexion confirme qu’il s’agit d’un appareil 3 pôles dédié à la coupure des phases, pratique pour les lignes triphasées sans neutre protégé par ce module.

Conçu pour un usage en distribution AC/DC avec tenue électrique maîtrisée

Ce modèle fonctionne en AC/DC avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa fréquence de service 50 à 60 Hz lui permet de s’intégrer dans la majorité des environnements de distribution usuels. Sa catégorie de surtension 3 et son degré de pollution 3 en font une solution adaptée à une exploitation en tableau dans des conditions techniques courantes, avec un indice de protection IP20 au niveau de l’appareil.

Compatible avec accessoires et extensions pour tableaux évolutifs

La possibilité d’ajouter des dispositifs supplémentaires permet de faire évoluer l’appareillage selon les besoins du tableau, par exemple pour la signalisation, la commande ou l’assistance au déclenchement selon la configuration retenue. Cette compatibilité est un avantage concret pour les intégrateurs et installateurs qui souhaitent standardiser leurs protections tout en gardant une architecture modulaire évolutive autour d’une même gamme de disjoncteurs.

Un choix pertinent pour la protection modulaire des départs triphasés 20A

Ce disjoncteur tripolaire 20A courbe C 10kA répond aux besoins des professionnels recherchant une protection modulaire triphasée claire à sélectionner et simple à intégrer dans un tableau. Son association entre calibre 20 A, courbe C, format 3 modules, tenue de coupure élevée et compatibilité avec accessoires en fait une solution adaptée aux départs triphasés techniques, aux circuits d’alimentation dédiés et aux installations de distribution nécessitant une protection nette, lisible et cohérente.
