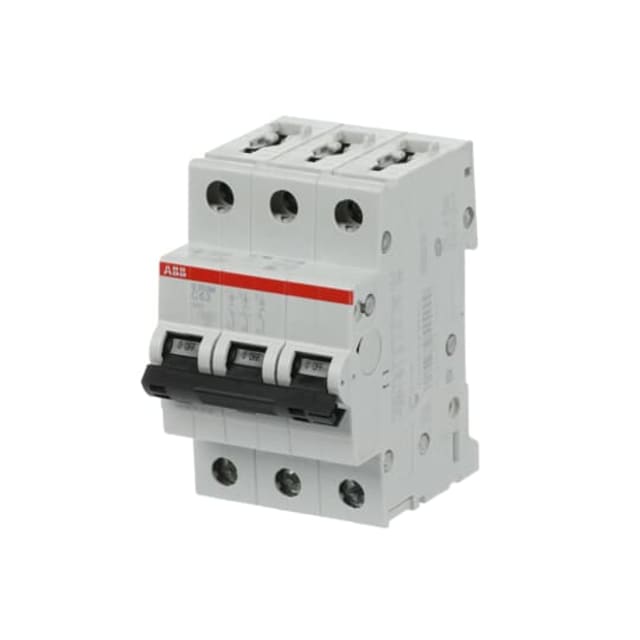

Disjoncteur tripolaire 63A courbe C 10kA 2CDS273001R0634

Disjoncteur tripolaire 63A courbe C 10kA pour la protection des circuits triphasés

Ce disjoncteur tripolaire 63A courbe C 10kA est conçu pour assurer la protection des départs triphasés contre les surcharges et les courts-circuits. Avec ses 3 pôles protégés, il convient aux installations de distribution électrique où la coupure simultanée des trois phases est recherchée. Son calibre 63 A le destine aux circuits de puissance, tandis que sa courbe C permet d’accepter les appels de courant modérés au démarrage, fréquents sur de nombreux équipements techniques.

Pouvoir de coupure élevé pour les tableaux de distribution exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire répond aux besoins des tableaux nécessitant une protection robuste face aux défauts de court-circuit. Il affiche également un pouvoir de coupure Icu de 15 kA selon IEC 60947-2 à 400 V, ce qui en fait une solution adaptée aux environnements résidentiels, tertiaires et industriels légers où le niveau de contrainte électrique demande un appareil modulaire performant et bien dimensionné.

Courbe C et déclenchement thermique et magnétique adaptés aux usages courants

La courbe de déclenchement C est particulièrement indiquée pour les lignes alimentant des charges avec courant d’enclenchement modéré, comme certains moteurs, circuits de commande, équipements techniques ou départs généraux secondaires. Ce modèle fonctionne avec deux mécanismes de déclenchement complémentaires : un déclenchement temporisé thermique pour les surcharges et un déclenchement électromécanique pour les courts-circuits. Cette configuration permet une protection nette du circuit tout en conservant une bonne compatibilité avec les usages courants en tableau modulaire.

Format modulaire compact 3 modules pour intégration en coffret

Grâce à sa largeur de 3 unités de division, ce disjoncteur 3P s’intègre facilement dans les coffrets et tableaux électriques sur rail DIN. Sa profondeur totale de 69 mm facilite son implantation dans des enveloppes modulaires standards. Ce format compact permet d’optimiser l’organisation du tableau sans sacrifier le calibre ni le niveau de coupure, un point important dans les armoires où l’espace disponible doit être exploité avec précision.

Caractéristiques électriques pensées pour la distribution AC/DC

Ce modèle est donné pour une tension de dimensionnement de 400 V, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Il fonctionne en 50 à 60 Hz et accepte un type de tension AC/DC, ce qui élargit son champ d’application dans les installations techniques. Sa catégorie de surtension 3 et son degré de pollution 3 confirment son positionnement pour les environnements de distribution électrique usuels, avec un niveau d’exigence cohérent pour des appareillages installés en tableau.

Raccordement pratique et compatibilité avec des conducteurs de section étendue

Le raccordement accepte des conducteurs monofilaires de 0,75 à 35 mm², ce qui permet de couvrir aussi bien des besoins de câblage de commande que des sections plus importantes pour l’alimentation de départs en puissance. L’absence de neutre raccordable confirme qu’il s’agit d’un véritable disjoncteur tripolaire dédié aux trois phases. Ce positionnement évite toute confusion au moment du choix et facilite l’intégration dans une architecture de protection cohérente.

Une solution modulaire de la gamme S200M pour tableaux évolutifs

Issu de la série S200M, ce disjoncteur s’intègre dans une logique de tableau modulaire évolutif. Des dispositifs supplémentaires peuvent y être associés, ce qui facilite l’adaptation de l’appareillage selon les besoins de signalisation ou d’auxiliaires en exploitation. Sa classe de limitation énergétique 3, son indice de protection IP20 et sa plage de fonctionnement de -25 à +55 °C en font un choix pertinent pour les professionnels recherchant un disjoncteur triphasé 63A courbe C 10kA bien adapté aux contraintes réelles de distribution et de protection en coffret.
