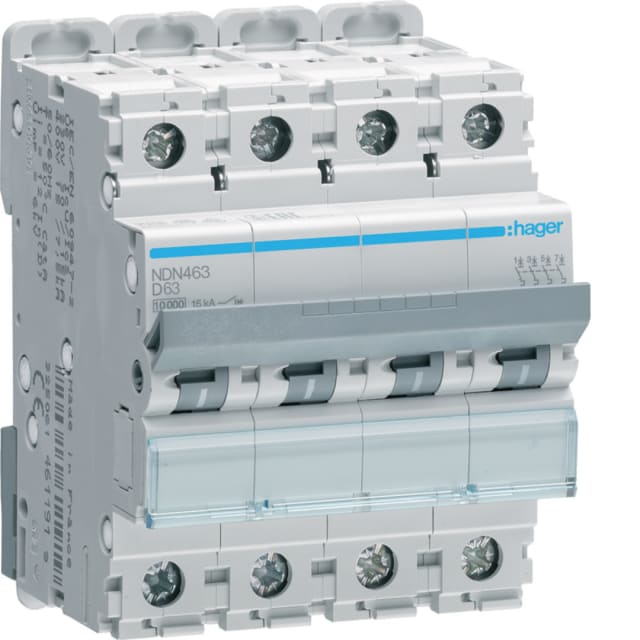

Disjoncteur courbe D 4P 63A pour protections à fort appel de courant

Ce disjoncteur tétrapolaire 63A à courbe D est conçu pour la protection des circuits triphasés nécessitant une tenue adaptée aux pointes de courant au démarrage. Son calibre de 63 A et sa courbe de déclenchement D en font une solution pertinente pour des départs alimentant notamment des équipements à appel de courant élevé, comme certains moteurs, machines, transformateurs ou charges techniques spécifiques. En version 4 pôles protégés, il assure une coupure complète sur l’ensemble des conducteurs actifs du circuit.

Pouvoir de coupure 10 kA et tenue renforcée en environnement de tableau

Avec un pouvoir de coupure assigné Icn de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire répond aux besoins des installations où le niveau de court-circuit exige une protection robuste. Il affiche également un Icu de 30 kA à 230 V et 15 kA à 400 V selon IEC 60947-2, ce qui le rend adapté à des configurations de distribution électrique exigeantes. Sa classe de limitation énergétique 3 contribue à limiter les effets thermiques et électrodynamiques lors d’un défaut.

Format 4 modules pratique pour tableaux et coffrets électriques

Ce modèle occupe 4 unités de division, ce qui facilite son intégration dans les tableaux de répartition et coffrets modulaires. Sa profondeur totale de 70 mm permet une implantation cohérente dans les enveloppes prévues pour appareillage DIN. Le format tétrapolaire est particulièrement adapté aux départs triphasés avec protection sur 4 pôles, tout en conservant une lecture claire de l’organisation du tableau.

Caractéristiques électriques adaptées aux réseaux AC 400 V

Le disjoncteur est prévu pour une tension de dimensionnement de 400 V en courant alternatif, avec une fréquence de 50 à 60 Hz. Il présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV, des valeurs utiles pour les tableaux soumis aux contraintes de commutation et aux surtensions transitoires. Sa catégorie de surtension 3 et son degré de pollution 2 confirment son usage dans les ensembles de distribution électrique courants.

Raccordement souple pour conducteurs rigides et multibrins

Ce disjoncteur 4P 63A permet le raccordement de conducteurs monofilaires de 1 à 35 mm² et de conducteurs multifilaires de 1 à 25 mm². Cette plage de connexion apporte une vraie souplesse au moment du câblage, aussi bien en neuf qu’en rénovation de tableau. L’appareil ne comporte pas de neutre à connexion dédiée, ce qui aide à bien orienter le choix selon l’architecture réelle du circuit à protéger.

Conçu pour une exploitation stable dans des conditions techniques étendues

Sa plage de température de fonctionnement de -25 à 70 °C permet son usage dans des environnements techniques variés, sous réserve d’une mise en œuvre conforme dans une enveloppe adaptée. Son indice de protection IP20 correspond à un appareil destiné à être installé dans un tableau ou un coffret. La puissance dissipée de 25,7 W est également un point utile pour anticiper l’échauffement et le dimensionnement global de l’enveloppe.

Une base modulaire compatible avec accessoires de tableau

Ce disjoncteur accepte des dispositifs supplémentaires, ce qui facilite son intégration dans une logique de tableau évolutif. Il peut ainsi s’inscrire dans une architecture de protection et de distribution où l’ajout d’accessoires ou d’éléments complémentaires fait partie du besoin d’exploitation. Pour l’installateur comme pour le gestionnaire de maintenance, cela simplifie la cohérence de l’ensemble modulaire autour d’un départ tétrapolaire 63A à courbe D.
