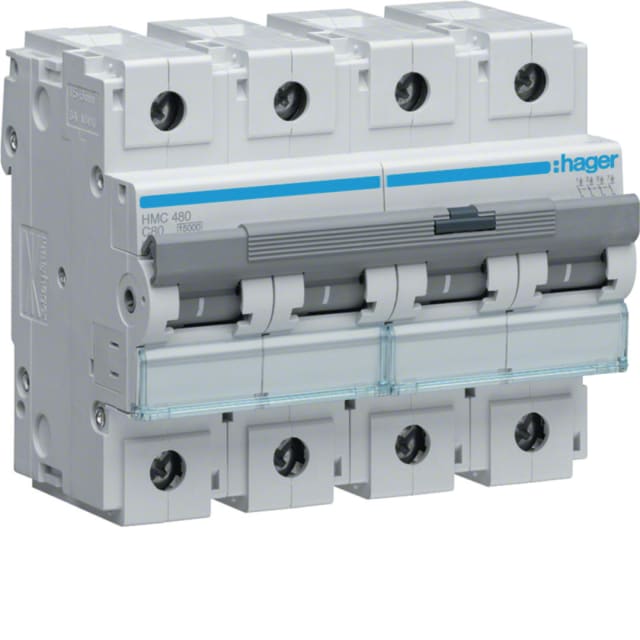

Disjoncteur 80A 4 pôles courbe C 15kA HMC480

Disjoncteur modulaire 4 pôles 80 A pour protection complète des départs triphasés

Ce disjoncteur 80A 4 pôles courbe C 15kA HMC480 est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur quatre pôles protégés. Sa configuration quadripolaire convient aux tableaux de distribution nécessitant une coupure simultanée de l’ensemble des conducteurs actifs, avec un calibre de 80 A adapté aux départs de puissance et aux installations tertiaires ou techniques demandant une protection modulaire robuste et lisible au tableau.

Courbe C adaptée aux circuits avec appels de courant modérés

La courbe de déclenchement C permet d’accompagner des circuits présentant un courant d’appel modéré au démarrage, comme certains équipements électriques, lignes d’alimentation générales ou usages mixtes en distribution. Elle offre un bon compromis entre protection des conducteurs et continuité d’exploitation, tout en conservant une réponse adaptée face aux défauts de surcharge et de court-circuit.

Pouvoir de coupure 15 kA pour environnements de distribution exigeants

Avec un pouvoir de coupure assigné de 15 kA, ce disjoncteur modulaire 4P est dimensionné pour des installations où le niveau de court-circuit présumé impose une protection élevée. Cette valeur est donnée selon EN 60898 à 230 V et 400 V, et également selon IEC 60947-2 à 230 V et 400 V, ce qui facilite son intégration dans des projets où la cohérence des performances de coupure est un critère important dès la conception du tableau.

Format 6 modules pour une intégration nette dans le coffret

Sa largeur de 6 unités de division permet une implantation rationnelle dans les tableaux électriques modulaires. La profondeur totale de 70 mm favorise l’intégration dans de nombreux coffrets et enveloppes, tout en laissant une lecture claire de l’appareillage sur rail. Ce format est particulièrement apprécié lorsqu’il faut combiner protection, accessoires complémentaires et organisation soignée de la distribution dans un espace maîtrisé.

Caractéristiques électriques prévues pour les réseaux AC jusqu’à 415 V

Ce modèle fonctionne en courant alternatif sur une plage de fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 415 V. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV apportent des données utiles pour le choix d’un appareillage de protection destiné à des tableaux de distribution soumis aux contraintes classiques d’exploitation et de manœuvre. Sa catégorie de surtension 3 et son degré de pollution 3 complètent un profil technique adapté à l’appareillage modulaire de tableau.

Raccordement pratique pour sections de conducteurs élevées

Le disjoncteur accepte des sections de conducteurs monofilaire de 1 à 70 mm² et multifilaire de 1 à 50 mm², ce qui le rend compatible avec des câblages de puissance variés. Cette capacité de raccordement simplifie le travail de sélection en atelier comme sur chantier, notamment lorsqu’il faut raccorder des lignes de forte section sans multiplier les adaptations. L’absence de neutre à connexion confirme qu’il s’agit ici d’un appareil à quatre pôles protégés, pensé pour une protection uniforme de chaque pôle.

Un choix pertinent pour tableaux de protection et distribution évolutifs

Ce disjoncteur quadripolaire peut recevoir des dispositifs supplémentaires, ce qui ouvre la voie à des configurations de tableau évolutives selon les besoins du chantier ou de la maintenance. Son indice de protection IP20, sa classe de limitation énergétique 3 et sa plage de température de fonctionnement de -25 à +70 °C en font un appareil destiné à une utilisation en environnement de tableau électrique, avec des caractéristiques cohérentes pour la protection et la distribution sur installations modulaires exigeantes.
