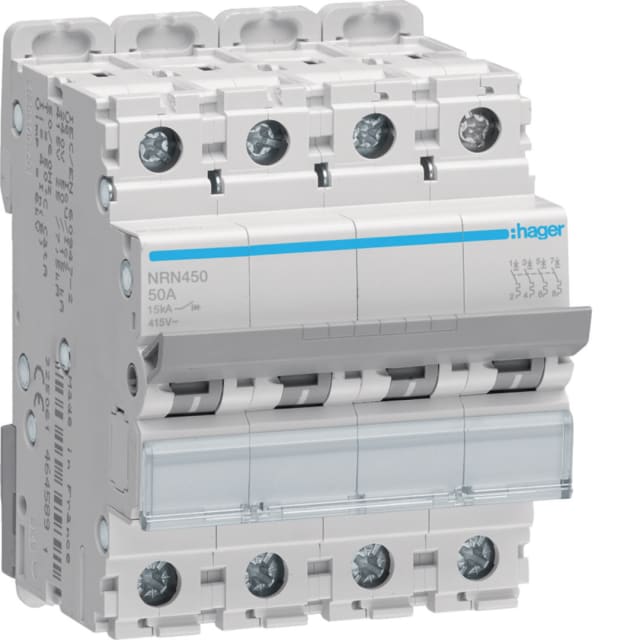

Disjoncteur tétrapolaire courbe C 50A 15kA NRN450

Disjoncteur tétrapolaire 50A conçu pour la protection complète des départs triphasés + neutre

Ce disjoncteur tétrapolaire courbe C 50A 15kA constitue une solution de protection modulaire adaptée aux circuits nécessitant la coupure et la protection simultanée de 4 pôles. Avec ses 4 pôles protégés, il convient particulièrement aux tableaux électriques alimentant des départs triphasés avec neutre lorsque la continuité de protection sur chaque conducteur actif est recherchée. Son calibre de 50 A répond aux besoins des lignes de puissance, des équipements techniques et des installations où la tenue au courant nominal doit rester stable en exploitation.

Courbe C 50A : un bon équilibre pour les circuits avec courant d’appel modéré

La courbe de déclenchement C est bien adaptée aux usages où des appels de courant modérés peuvent apparaître au démarrage, comme sur certains équipements électrotechniques, moteurs, auxiliaires ou circuits de distribution en environnement tertiaire et technique. Le calibre 50 A permet de protéger le départ sans surdimensionner la protection, tout en conservant un déclenchement cohérent face aux surcharges et aux courts-circuits. Ce positionnement en fait un disjoncteur modulaire pertinent pour les intégrateurs et installateurs recherchant une protection lisible et efficace dans un tableau.

Pouvoir de coupure élevé 15kA pour les environnements exigeants

Ce modèle se distingue par un pouvoir de coupure Icu de 15 kA à 400 V selon IEC 60947-2, avec également 30 kA à 230 V, ce qui le destine aux installations où le niveau de court-circuit présumé impose une protection modulaire renforcée. Il affiche aussi un pouvoir de coupure assigné Icn de 10 kA selon EN 60898 à 230 V comme à 400 V. Ce niveau de performance apporte une réponse adaptée aux tableaux de distribution où la sélectivité, la robustesse de coupure et la maîtrise des défauts sont des critères essentiels.

Format 4 modules pour une intégration rationnelle dans le tableau

Avec une largeur de 4 unités de division et une profondeur totale de 70 mm, ce disjoncteur 4P 50A s’intègre facilement dans les coffrets et tableaux modulaires. Son encombrement maîtrisé aide à organiser la répartition des protections sans sacrifier la lisibilité du câblage. Ce format est particulièrement intéressant pour les tableaux où plusieurs départs doivent être protégés de façon compacte, tout en gardant une implantation propre et accessible lors du raccordement ou des opérations de maintenance.

Raccordement souple pour conducteurs rigides et souples

Le disjoncteur accepte des conducteurs monofiliaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui facilite l’adaptation aux sections couramment rencontrées en distribution électrique. Cette plage de raccordement permet de l’utiliser aussi bien sur des départs de puissance que sur des liaisons de tableau correctement dimensionnées. L’absence de neutre à connexion dédié doit être prise en compte dans la préparation du câblage afin de confirmer la compatibilité exacte avec l’architecture de l’installation.

Caractéristiques électriques pensées pour la protection modulaire en AC

Prévu pour une tension de dimensionnement de 415 V en courant alternatif, ce disjoncteur présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa fréquence de fonctionnement 50 à 60 Hz lui permet de s’intégrer dans des réseaux AC standards. Sa classe de limitation énergétique 3 contribue à mieux maîtriser l’énergie laissée passer en cas de défaut, un point important pour limiter les contraintes sur les conducteurs et les équipements associés dans le tableau.

Utilisation en tableau avec contraintes d’environnement maîtrisées

Ce modèle dispose d’un indice de protection IP20 et fonctionne dans une plage de température ambiante de -25 à +70 °C, ce qui le rend compatible avec de nombreuses configurations de tableaux électriques installés en environnement technique. Sa catégorie de surtension 3 et son degré de pollution 2 confirment son positionnement pour une intégration en distribution modulaire. La puissance dissipée de 20,3 W est également une donnée utile pour apprécier le comportement thermique global du coffret lorsque plusieurs protections sont regroupées sur une même rangée.

Un choix pertinent pour compléter une distribution électrique modulaire évolutive

Ce disjoncteur quadripolaire 50A courbe C peut recevoir des dispositifs supplémentaires, ce qui ouvre la voie à une configuration plus fonctionnelle du tableau selon les besoins d’exploitation ou de signalisation. Pour l’acheteur professionnel comme pour l’installateur exigeant, il représente une protection modulaire claire à sélectionner lorsqu’il faut combiner format 4P, calibre 50 A et pouvoir de coupure 15 kA dans une distribution électrique structurée, lisible et adaptée aux départs sensibles aux contraintes de court-circuit.
