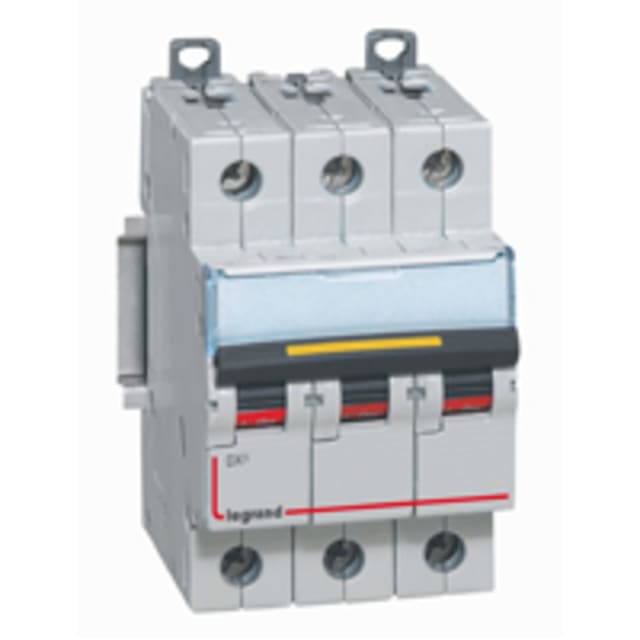

Disjoncteur tripolaire 63 A pour protection des départs triphasés

Ce disjoncteur tripolaire courbe C 63 A 400 V de la série DX³ est conçu pour la protection des circuits triphasés en tableau électrique. Avec ses 3 pôles protégés, il assure la coupure simultanée des trois phases sur les départs nécessitant une intensité nominale de 63 A. Son format 3 modules facilite une intégration propre dans les coffrets et tableaux modulaires, tout en conservant une implantation compacte.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C convient particulièrement aux circuits présentant des pointes de courant au démarrage modérées, comme de nombreux équipements techniques, moteurs de faible à moyenne puissance ou lignes d’alimentation de distribution. Elle permet d’éviter les déclenchements intempestifs au démarrage tout en maintenant une protection efficace contre les surcharges et les courts-circuits.

Pouvoir de coupure élevé pour une protection dimensionnée en environnement exigeant

Ce modèle offre un pouvoir de coupure assigné de 10 kA selon EN 60898 à 400 V et de 16 kA selon IEC 60947-2 à 400 V, avec 16 kA à 230 V selon EN 60898 et 32 kA à 230 V selon IEC 60947-2. Ce niveau de performance permet de l’intégrer sur des installations où la tenue aux défauts doit être clairement maîtrisée. Sa classe de limitation énergétique 3 participe également à réduire les effets thermiques et dynamiques liés aux courts-circuits sur l’installation en aval.

Format modulaire pratique pour tableaux de distribution

Avec une largeur de 3 unités de division et une profondeur totale de 44 mm, ce disjoncteur tripolaire s’installe facilement dans les tableaux de répartition modulaires. Il fonctionne en courant alternatif 400 V, avec une fréquence de 50 à 60 Hz, et dispose d’une tension d’isolement Ui de 500 V ainsi que d’une tenue aux chocs Uimp de 4 kV. Ces caractéristiques en font une solution adaptée aux ensembles de protection et de distribution nécessitant un appareillage modulaire précis et bien dimensionné.

Raccordement souple pour conducteurs rigides et souples

Ce disjoncteur accepte le raccordement de conducteurs monofilares de 1,5 à 35 mm² et de conducteurs multifilaires de 1,5 à 25 mm². Cette plage de connexion permet de couvrir de nombreux besoins en câblage dans les tableaux électriques, aussi bien pour des départs de puissance que pour des distributions techniques. L’absence de pôle neutre en fait un appareil dédié aux circuits tripolaires sans neutre à connecter sur le produit.

Compatibilité avec accessoires et extension de fonctions

La série DX³ est prévue pour recevoir des dispositifs supplémentaires, ce qui facilite l’évolution du tableau selon les besoins d’exploitation ou de signalisation. Ce point est particulièrement utile lorsqu’un montage modulaire doit rester évolutif, avec ajout d’auxiliaires ou d’accessoires compatibles, sans changer l’appareil principal.

Bon choix pour tableaux techniques, ateliers et distribution triphasée

Ce disjoncteur modulaire 3P 63 A 400 V répond aux besoins de protection des lignes triphasées dans les tableaux de distribution, armoires techniques, locaux d’activité et installations nécessitant une coupure tripolaire nette. Sa conception modulaire, sa courbe C et son calibre 63 A en font un choix pertinent pour sécuriser des départs triphasés de manière claire, propre et cohérente avec les exigences d’un appareillage de tableau moderne.
