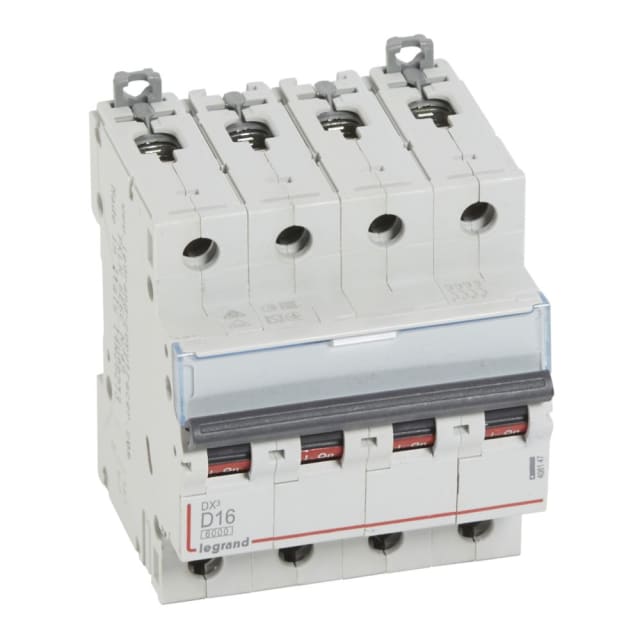

Disjoncteur tétrapolaire DX3 D16 400 V 4 modules 408147

Disjoncteur tétrapolaire DX3 D16 pour protection des départs triphasés avec neutre

Ce disjoncteur tétrapolaire DX3 en 16 A est conçu pour assurer la protection des circuits triphasés + neutre dans les tableaux de distribution. Sa configuration 4P avec 4 pôles protégés permet de couper simultanément l’ensemble des conducteurs, avec présence du neutre raccordable, pour une protection cohérente des départs en 400 V AC. Son calibre 16 A convient aux applications nécessitant une protection modulaire précise sur des installations tertiaires, techniques ou industrielles légères.

Courbe D adaptée aux appels de courant élevés

La courbe de déclenchement D rend ce disjoncteur particulièrement adapté aux circuits présentant des pointes d’intensité au démarrage. Elle est indiquée pour des équipements comme certains moteurs, transformateurs, automatismes ou charges à fort courant d’appel, là où une courbe plus sensible pourrait générer des déclenchements intempestifs. Ce positionnement en fait une solution pertinente lorsque la continuité d’exploitation du circuit doit rester compatible avec les contraintes de démarrage des équipements alimentés.

Pouvoir de coupure élevé pour une protection modulaire performante

Ce modèle associe un pouvoir de coupure assigné Icn de 10 kA à 230 V selon EN 60898 et 6 kA à 400 V, avec un Icu atteignant 10 kA à 400 V selon IEC 60947-2. Ces caractéristiques permettent son intégration dans des tableaux où le niveau de court-circuit présumé exige une protection modulaire capable d’interrompre efficacement les défauts. La classe de limitation énergétique 3 participe également à réduire l’énergie laissée passer en cas de défaut, ce qui contribue à mieux préserver les circuits en aval.

Format 4 modules pour intégration simple dans le tableau

Avec une largeur de 4 modules, ce disjoncteur quadripolaire s’intègre facilement dans les coffrets et tableaux modulaires. Sa profondeur totale de 44 mm favorise une implantation propre dans les enveloppes prévues pour l’appareillage sur rail. Ce format compact est intéressant pour optimiser l’espace disponible tout en conservant une vraie protection 4 pôles sur un seul appareil, notamment dans les distributions triphasées où l’encombrement doit rester maîtrisé.

Raccordement souple pour différents types de conducteurs

Le raccordement accepte des conducteurs monofiliaires de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de sections apporte de la souplesse au moment du câblage, aussi bien pour des départs standards que pour des configurations nécessitant une adaptation au câblage existant. Pour l’installateur, cela facilite l’intégration dans un tableau neuf ou en rénovation, sans multiplier les contraintes de compatibilité sur les sections courantes.

Conçu pour les environnements d’exploitation techniques

Ce disjoncteur modulaire fonctionne en courant alternatif 50 à 60 Hz, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Son indice de protection IP20 correspond à un usage en tableau, tandis que sa plage de température de fonctionnement de -25 à 70 °C permet de répondre à des conditions d’exploitation étendues. Son degré de pollution 2 le destine aux environnements électriques courants en enveloppe adaptée.

Compatible avec les évolutions d’un tableau modulaire DX3

Ce modèle appartient à la gamme DX3 et accepte l’ajout de dispositifs supplémentaires, ce qui facilite l’évolution du tableau selon les besoins du projet. Cette compatibilité est utile lorsque l’installation doit être complétée par des auxiliaires ou intégrée dans une architecture modulaire cohérente. Pour l’acheteur professionnel comme pour le tableautier, c’est un choix pertinent lorsqu’il faut combiner protection des départs, lisibilité du tableau et continuité avec un appareillage modulaire de même gamme.
