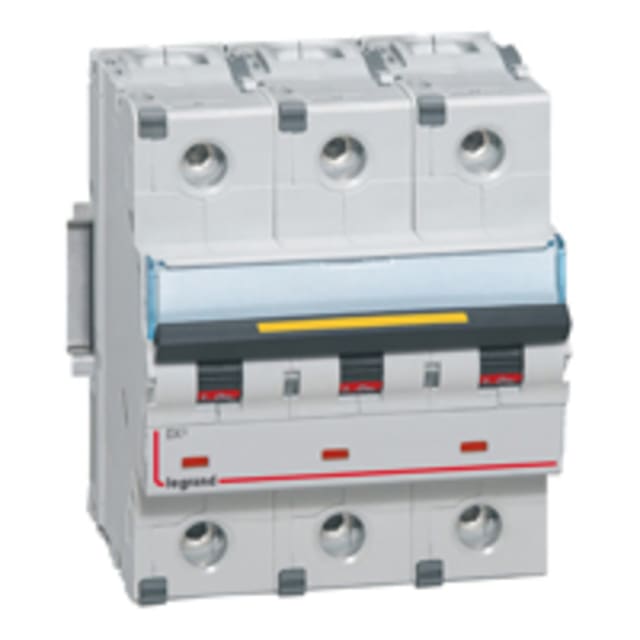

Disjoncteur triphasé DX³ courbe C 100A 400V 409281

Disjoncteur triphasé 100 A pour protection des départs en 400 V

Ce disjoncteur modulaire DX³ tripolaire courbe C 100 A est conçu pour la protection des circuits triphasés en 400 V AC. Sa configuration 3 pôles protégés convient aux départs sans neutre à raccorder directement sur l’appareil. Il répond aux besoins des tableaux de distribution où l’on recherche une protection magnétothermique adaptée aux intensités élevées, avec un format modulaire compatible avec les installations soignées et structurées.

Courbe C adaptée aux usages tertiaires et techniques

La courbe de déclenchement C permet de protéger efficacement les lignes et équipements présentant des appels de courant modérés au démarrage. Ce profil est particulièrement pertinent pour de nombreux usages en environnement technique ou tertiaire, notamment pour l’alimentation de circuits triphasés, d’équipements de distribution et de certaines charges nécessitant une bonne tenue aux pointes de courant sans déclenchement intempestif.

Pouvoir de coupure élevé pour une protection renforcée

Ce modèle offre un pouvoir de coupure de 10 kA selon EN 60898 à 400 V et jusqu’à 16 kA selon IEC 60947-2 à 400 V, avec 32 kA à 230 V selon cette même norme. Ces niveaux de coupure permettent son intégration dans des tableaux où le niveau de court-circuit présumé impose un appareil capable d’interrompre le défaut avec maîtrise. Sa classe de limitation énergétique 3 contribue également à réduire l’énergie laissée passer en cas de défaut.

Format modulaire 4,5 pas pour intégration en coffret

Avec une largeur de 4,5 modules et une profondeur totale de 47 mm, ce disjoncteur tripolaire s’intègre facilement dans les tableaux et coffrets modulaires. Ce format est intéressant lorsque l’on doit composer une distribution triphasée dense tout en conservant une implantation propre et accessible. L’indice de protection IP20 correspond à une utilisation à l’intérieur d’un enveloppe adaptée, comme dans un tableau électrique.

Raccordement dimensionné pour fortes sections

Ce disjoncteur 100 A accepte des sections de conducteurs monofilaire de 6 à 70 mm² et multifilaire de 6 à 50 mm². Cette plage de raccordement facilite son emploi sur des départs de puissance ou des liaisons de distribution nécessitant des conducteurs de section importante. Pour l’installateur, cela apporte une meilleure cohérence entre calibre, section de câble et organisation du tableau.

Tenue électrique adaptée aux environnements exigeants

La tension d’isolement Ui de 500 V et la tenue aux chocs Uimp de 4 kV apportent un niveau de tenue compatible avec les contraintes habituelles des ensembles de distribution. L’appareil fonctionne en 50 à 60 Hz, en tension AC, et s’inscrit dans une catégorie de surtension 4 avec degré de pollution 3. Ces caractéristiques en font un choix pertinent pour des installations où la continuité d’exploitation et la bonne coordination des protections sont déterminantes.

Compatible avec l’évolution du tableau électrique

Ce disjoncteur de la série DX³ peut recevoir des dispositifs supplémentaires, ce qui facilite l’adaptation du tableau selon les besoins d’exploitation, de signalisation ou de commande. Cette possibilité est utile lorsque l’installation doit évoluer, être mieux supervisée ou s’intégrer dans une architecture de protection modulaire cohérente.

Un choix pertinent pour la distribution tripolaire de forte intensité

Grâce à son calibre de 100 A, sa courbe C, son format 4,5 modules et ses performances de coupure élevées, ce disjoncteur modulaire triphasé répond aux besoins de protection des circuits de distribution en 400 V. Il constitue une solution adaptée pour les tableaux électriques exigeant une protection tripolaire nette, lisible et dimensionnée pour des départs à forte intensité.
