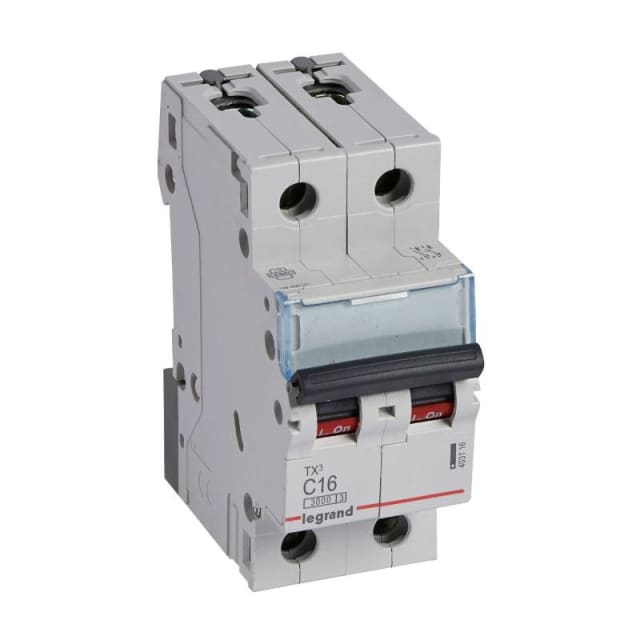

Disjoncteur bipolaire C16 230/400V 2 modules 403116

Disjoncteur bipolaire C16 pour la protection des circuits 230/400 V

Ce disjoncteur bipolaire C16 de la série TX3 est conçu pour protéger efficacement les circuits électriques contre les surcharges et les courts-circuits en 230/400 V AC. Avec ses 2 pôles protégés et son calibre de 16 A, il convient aux installations modulaires nécessitant une coupure bipolaire dans un format compact de 2 modules. Sa courbe de déclenchement C le rend particulièrement adaptée aux circuits présentant un courant d’appel modéré, comme de nombreux usages courants en distribution électrique.

Format 2 modules pratique pour tableau modulaire

Son encombrement de 2 modules facilite l’intégration dans un tableau électrique lorsque l’espace disponible doit être optimisé. La profondeur totale de 44 mm permet une implantation adaptée aux coffrets et tableaux modulaires compatibles. Ce format compact aide à conserver une distribution propre et lisible, tout en simplifiant l’organisation des protections sur rail.

Courbe C 16 A pour les usages avec appels de courant modérés

Avec un courant nominal de 16 A et une courbe C, ce disjoncteur modulaire bipolaire répond bien aux besoins de protection des lignes où le démarrage de certains équipements peut générer un appel de courant supérieur à celui d’un circuit purement résistif. Il permet ainsi de concilier protection du circuit et continuité d’exploitation, sans surdimensionner inutilement l’appareillage.

Pouvoir de coupure adapté à la protection modulaire

Ce modèle dispose d’un pouvoir de coupure assigné Icn de 4,5 kA à 230 V selon EN 60898 et de 3 kA à 400 V. Il affiche également un Icu de 3 kA à 230 V selon IEC 60947-2. Ces caractéristiques permettent de l’intégrer dans une logique de protection modulaire cohérente pour les tableaux de distribution concernés, avec une classe de limitation énergétique 3 qui contribue à mieux maîtriser les effets liés aux défauts.

Conçu pour les installations AC et la distribution courante

Prévu pour une tension assignée de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, ce disjoncteur fonctionne en courant alternatif sur une plage de fréquence de 50 à 60 Hz. Il convient ainsi aux configurations de distribution électrique courantes nécessitant une protection bipolaire claire, stable et lisible dans le tableau.

Protection des deux pôles et intégration soignée

Le produit protège 2 pôles sur 2, ce qui répond au besoin d’une coupure et d’une protection bipolaires complètes. L’absence de neutre dédié à la connexion doit être prise en compte lors du choix de l’appareillage afin d’assurer une parfaite adéquation avec l’architecture du circuit à protéger. Son indice de protection IP20 s’inscrit dans une utilisation en enveloppe ou tableau, conformément aux pratiques habituelles de pose des appareillages modulaires.

Compatible avec des dispositifs supplémentaires

Ce disjoncteur TX3 peut recevoir des dispositifs supplémentaires, ce qui facilite l’évolution d’une installation ou l’ajout de fonctions complémentaires selon les besoins du tableau. C’est un point intéressant pour les projets où l’on souhaite conserver une cohérence de gamme dans les protections modulaires et anticiper d’éventuels compléments d’équipement.
