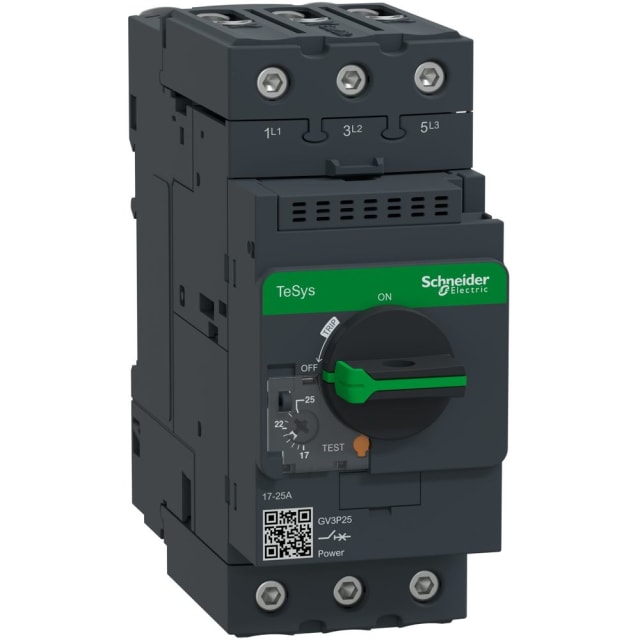

Disjoncteur moteur thermomagnétique 25A GV3P25

Protection moteur thermomagnétique dédiée jusqu’à 25 A

Ce disjoncteur moteur thermomagnétique 25A de la gamme TeSys Deca est conçu pour assurer la protection manuelle et locale des moteurs triphasés. Son unité de déclenchement associe une protection thermique réglable contre les surcharges et une protection magnétique contre les courts-circuits, afin de sécuriser efficacement le départ moteur. La plage de réglage surcharge de 17 à 25 A permet d’adapter précisément la protection au courant nominal du moteur installé.

Réglage précis pour une adaptation au moteur à protéger

Grâce à son réglage de surcharge de 17 à 25 A, ce disjoncteur moteur convient aux applications où le calibrage doit être ajusté avec soin pour éviter les déclenchements intempestifs tout en maintenant une protection adaptée. Il est particulièrement pertinent pour la protection de moteurs jusqu’à 11 kW en AC-3 sous 400 V et jusqu’à 5,5 kW en AC-3 sous 230 V, ce qui en fait un choix cohérent pour de nombreux départs moteurs en environnement tertiaire et industriel.

Déclenchement thermomagnétique pour surcharge et court-circuit

La technologie de déclenchement thermomagnétique combine deux fonctions essentielles dans un seul appareil complet en boîtier. La protection thermique prend en charge les surcharges prolongées, tandis que le déclenchement magnétique non différé intervient rapidement en cas de défaut important, avec un seuil de déclenchement de court-circuit de 350 A. Cette configuration apporte une réponse adaptée aux contraintes classiques de commande et de protection moteur.

Format 3 pôles pour intégration dans les départs moteurs triphasés

Avec ses 3 pôles, ce modèle s’intègre naturellement dans les départs moteurs triphasés. Il est sensible aux chutes de phase, un point important pour contribuer à la protection du moteur en cas de déséquilibre ou de perte d’une phase. Son bouton rotatif facilite la commande manuelle de l’appareil et rend son utilisation simple en façade de tableau ou dans un ensemble de distribution dédié à l’alimentation moteur.

Raccordement à vis pour câblage net et maintien mécanique sûr

Le raccordement principal s’effectue par connexion à vis, une solution appréciée pour le montage en armoire et la tenue du câblage dans le temps. Ce type de raccordement convient bien aux opérations de mise en œuvre, de maintenance et de remplacement dans les tableaux électriques. L’absence de commutateur auxiliaire intégré laisse la possibilité d’adapter l’appareil selon les besoins de l’installation avec les accessoires appropriés de la gamme compatible.

Pouvoir de coupure élevé pour les installations exigeantes

Ce disjoncteur moteur bénéficie d’un pouvoir de coupure Icu de 100 kA à 400 V en courant alternatif, ce qui le destine aux installations où le niveau de contrainte électrique impose une capacité d’interruption élevée. Sa tension de service nominale atteint 690 V, ce qui élargit son champ d’utilisation dans les ensembles de protection et de distribution électrique nécessitant un appareil compact mais capable de répondre à des exigences techniques soutenues.

Encombrement maîtrisé pour tableaux et coffrets

Avec des dimensions de 55 mm de largeur, 132 mm de hauteur et 136 mm de profondeur, ce disjoncteur moteur TeSys Deca frame 3 trouve facilement sa place dans de nombreux coffrets et tableaux. Son indice de protection IP20 le destine à une intégration dans une enveloppe adaptée. Sa puissance dissipée de 8 W est également une donnée utile pour anticiper le dimensionnement thermique global du tableau.

Un appareil pertinent pour les protections électriques spécifiques

Ce modèle répond aux besoins des professionnels recherchant un disjoncteur moteur 25 A complet, dédié à la protection des moteurs et compatible avec une architecture de tableau orientée départ moteur. Il constitue une solution technique cohérente pour la commande et la protection de charges motorisées nécessitant à la fois réglage de surcharge, réaction rapide au court-circuit, sensibilité à la perte de phase et intégration propre dans les ensembles de distribution électrique.
