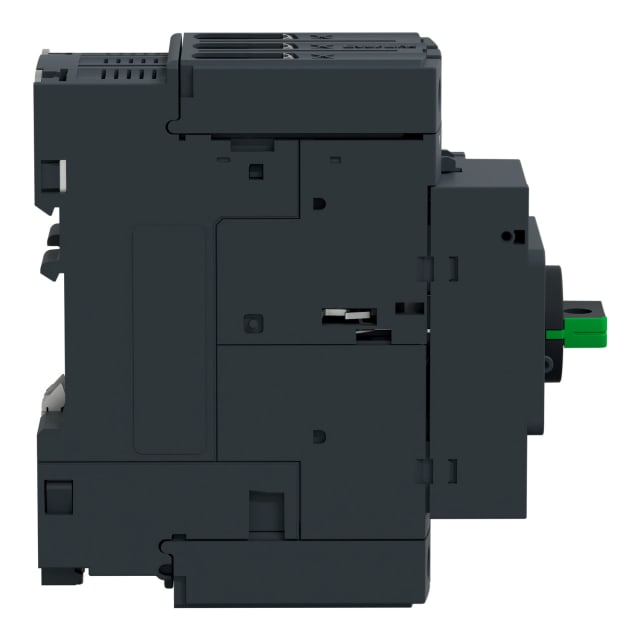

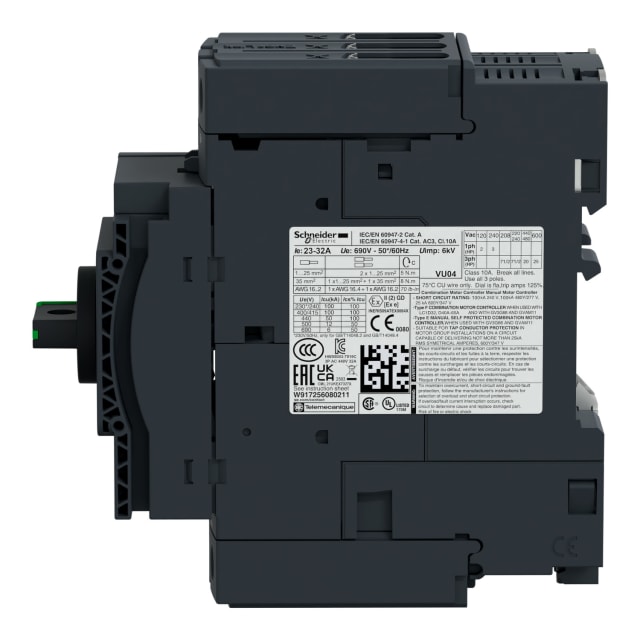

Disjoncteur moteur magnétique triphasé 65A GV3L65

Protection magnétique dédiée aux départs moteurs triphasés

Le disjoncteur moteur magnétique triphasé 65A GV3L65 est conçu pour la protection des circuits moteurs triphasés lorsque l’on recherche une coupure rapide sur défaut de court-circuit, avec une technologie de déclenchement magnétique. Cette configuration convient particulièrement aux ensembles où la protection surcharge est gérée séparément. En version 3 pôles, il s’intègre dans les départs moteurs de puissance jusqu’à 30 kW à 400 V en AC-3, tout en conservant un format compact adapté aux armoires et coffrets de distribution.

Calibrage 65 A pour applications moteur jusqu’à 30 kW

Avec un courant assigné de 65 A et une puissance d’emploi de 30 kW à 400 V, ce disjoncteur moteur TeSys Deca répond aux besoins des applications industrielles et tertiaires exigeant une protection moteur précise sur réseau triphasé. Sa tenue en tension jusqu’à 690 V élargit son champ d’utilisation dans les tableaux de commande et de distribution. Le seuil de déclenchement magnétique est défini à 65 A, avec un déclenchement instantané dimensionné pour réagir efficacement en cas de défaut franc.

Pouvoir de coupure élevé pour une meilleure maîtrise des courts-circuits

Le GV3L65 dispose d’un pouvoir de coupure Icu de 50 kA à 400 V en courant alternatif, un niveau adapté aux environnements où le courant de défaut potentiel impose une protection robuste du départ moteur. Cette capacité de coupure contribue à sécuriser l’installation en cas de court-circuit, tout en aidant à préserver les équipements en aval. La sensibilité aux chutes de phase constitue également un atout pour les moteurs triphasés soumis à des conditions d’alimentation perturbées.

Commande rotative simple et intégration pratique en coffret

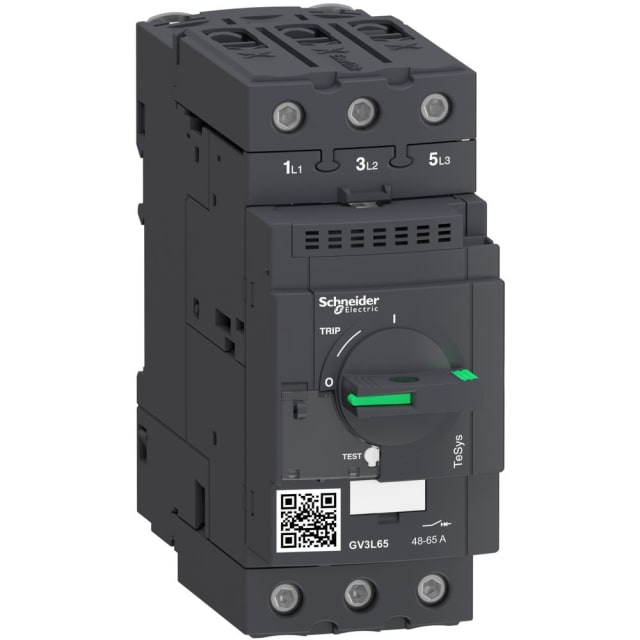

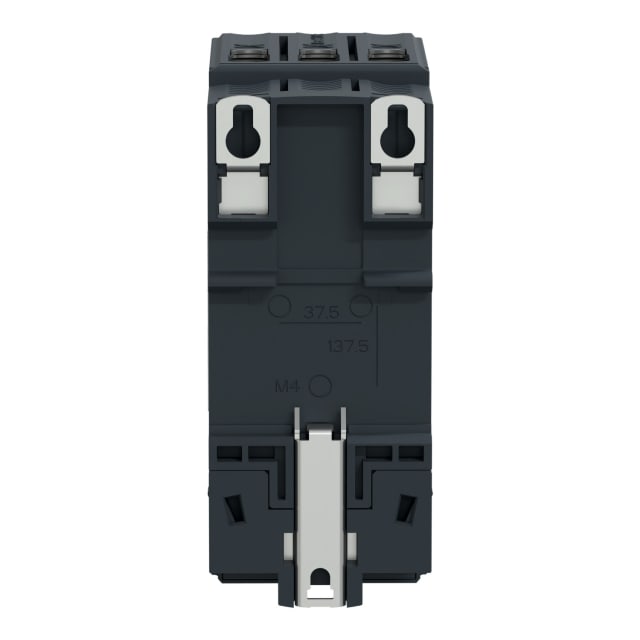

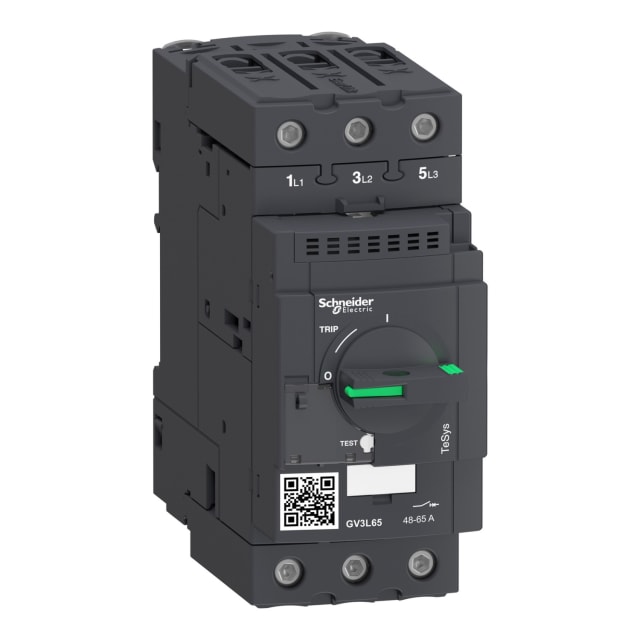

Son exécution en appareil complet dans un boîtier avec commande par bouton rotatif facilite la manœuvre marche-arrêt directement en façade. Ce type de commande apporte une utilisation lisible et pratique lors de l’exploitation ou de la maintenance. Avec des dimensions de 55 mm de largeur, 132 mm de hauteur et 136 mm de profondeur, ce disjoncteur moteur trouve sa place dans de nombreux tableaux électriques sans pénaliser l’implantation des autres appareillages.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal à vis permet une connexion franche et adaptée aux pratiques courantes de câblage en armoire électrique. Ce mode de connexion favorise un montage propre et une bonne tenue du conducteur dans le temps, notamment sur des circuits moteurs où les contraintes d’exploitation demandent une installation soignée. Pour l’intégrateur comme pour le mainteneur, c’est un choix pertinent pour conserver une intervention claire et structurée sur le départ protégé.

Solution à associer à une protection thermique dédiée

Ce modèle fonctionne sans protection thermique intégrée. Il est donc destiné aux configurations où la protection contre les surcharges moteur est assurée par un relais thermique distinct. Cette architecture permet d’adapter la protection au plus près des besoins de l’application, en dissociant la fonction magnétique de court-circuit de la fonction surcharge. Pour les installations nécessitant ce principe, le GV3L65 apporte une base cohérente et spécialisée dans la chaîne de protection moteur.

Un disjoncteur moteur TeSys Deca pensé pour les environnements techniques exigeants

Appartenant à la gamme TeSys Deca, frame 3, ce disjoncteur moteur magnétique 3P combine encombrement maîtrisé, commande directe, protection IP20 et dissipation limitée à 8 W. Il convient aux tableaux de protections électriques spécifiques, aux ensembles de distribution et aux armoires de commande moteur où l’on attend un appareil clair à sélectionner, simple à intégrer et techniquement adapté à une protection magnétique triphasée de 65 A.
