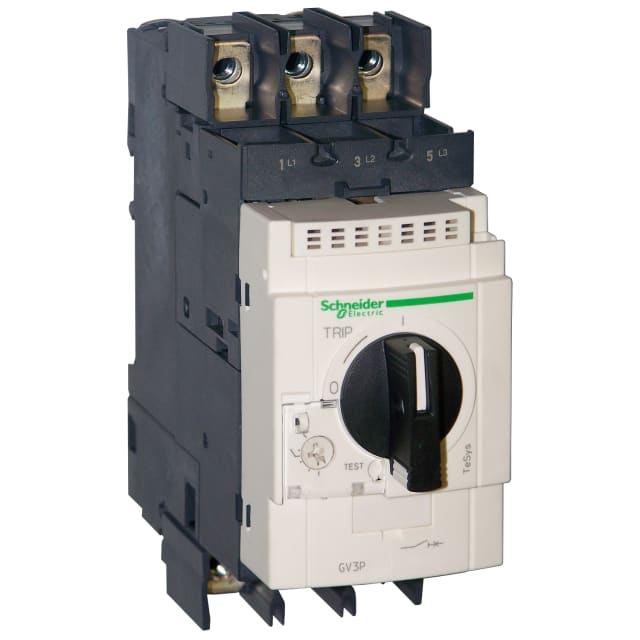

Disjoncteur moteur triphasé 30-40A 3 pôles GV3P406

Disjoncteur moteur triphasé Schneider Electric TeSys GV3P406 : une protection fiable pour vos départs moteurs

Le disjoncteur moteur triphasé GV3P406 est conçu pour protéger efficacement les moteurs triphasés dans les tableaux de distribution, les armoires de commande et les installations industrielles. Issu de la gamme TeSys Deca – frame 3, ce modèle combine protection thermo-magnétique, commande par bouton rotatif et capacité de coupure élevée, afin d’assurer une exploitation sûre et simple au quotidien.

Avec sa plage de réglage de surcharge 30 à 40 A, il convient aux applications moteur nécessitant un appareil robuste, précis et adapté aux démarrages et aux contraintes habituelles d’un moteur triphasé. Sa référence GV3P406 et son identifiant commercial 3933735 permettent de l’identifier sans ambiguïté pour le remplacement, la maintenance ou le choix d’un nouvel équipement.

Les points forts du GV3P406

Protection moteur complète avec déclenchement thermo-magnétique. 3 pôles pour les circuits triphasés. Plage de réglage surcharge 30…40 A pour adapter la protection au moteur. Pouvoir de coupure 50 kA à 400 V AC , pour une sécurité renforcée en cas de court-circuit. Déclenchement magnétique réglé à 560 A pour la protection instantanée contre les défauts sévères. Puissance de service AC-3 18,5 kW à 400 V et 11 kW à 230 V . Tension nominale jusqu’à 690 V . Avec protection thermique et sensibilité aux chutes de phase . Format compact : 55 mm de large, 132 mm de haut, 136 mm de profondeur.

Une protection adaptée aux moteurs triphasés

Ce disjoncteur moteur est destiné à protéger un moteur contre les surcharges et les courts-circuits. La partie thermique agit sur les échauffements prolongés, tandis que la partie magnétique intervient immédiatement en cas de défaut franc. Cette double fonction permet de sécuriser le moteur tout en simplifiant l’architecture de l’installation.

Grâce à sa sensibilité aux chutes de phase, le GV3P406 aide aussi à préserver le moteur lorsqu’une alimentation triphasée devient déséquilibrée ou qu’une phase disparaît. C’est un point important sur les installations où la continuité de service et la protection des équipements sont prioritaires.

Pour quelles applications choisir ce modèle ?

Le GV3P406 est particulièrement adapté aux départs moteurs dans les environnements professionnels où l’on recherche un appareil compact, fiable et facile à exploiter. Il peut convenir à de nombreuses applications, notamment :

• pompes triphasées ;
• ventilateurs et extracteurs ;
• convoyeurs ;
• machines-outils ;
• petits compresseurs ;
• équipements de process ou d’automatisation ;
• armoires et tableaux de distribution avec départ moteur dédié.

La puissance admissible en AC-3 18,5 kW à 400 V en fait un choix pertinent pour des moteurs de puissance intermédiaire, sous réserve de vérifier le courant nominal réel du moteur et les conditions d’utilisation de l’installation.

Réglage et mise en œuvre

La zone de réglage 30 à 40 A permet d’ajuster précisément la protection en fonction du courant nominal du moteur. Un réglage correct est essentiel pour éviter les déclenchements intempestifs tout en garantissant une protection efficace.

Avant installation, il convient de vérifier :

• le courant nominal du moteur à protéger ;
• le mode de démarrage et le régime de fonctionnement ;
• la compatibilité avec le tableau ou la platine de montage ;
• les conditions de raccordement du câble principal ;
• la coordination avec les autres protections du circuit.

Le GV3P406 dispose d’un type de raccordement du câble principal : autre, ce qui implique de se référer au schéma de câblage et aux prescriptions de montage du fabricant pour garantir un raccordement conforme et durable.

Caractéristiques techniques principales

Référence fabricant : GV3P406 Référence commerciale : 3933735 Série : TeSys Deca – frame 3 Nombre de pôles : 3 Courant permanent de mesure : 40 A Plage de réglage surcharge : 30…40 A Technique de déclenchement : thermo-magnétique Domaine de réglage du déclencheur court-circuit : 560 A Puissance AC-3 400 V : 18,5 kW Puissance AC-3 230 V : 11 kW Tension de service nominale : 690 V Capacité de coupure Icu 400 V AC : 50 kA Commande : bouton rotatif Protection thermique : oui Déclencheur à sous-tension intégré : non Commutateur auxiliaire intégré : non Indice de protection : IP20 Dimensions : 55 x 132 x 136 mm Puissance dissipée : 8 W

Un appareil compact pour tableaux et armoires électriques

Avec son format réduit, ce disjoncteur moteur s’intègre facilement dans les tableaux de commande et les coffrets techniques où l’espace disponible est limité. Son appareil complet dans un boîtier simplifie la gestion du départ moteur et contribue à une installation plus lisible.

Le degré de protection IP20 indique qu’il est destiné à être installé dans une enveloppe ou un coffret adapté, afin de garantir une protection correcte contre les contacts directs et de préserver l’équipement dans son environnement de fonctionnement.

Pourquoi choisir ce disjoncteur moteur ?

Le GV3P406 se distingue par son équilibre entre simplicité d’utilisation, robustesse et performance de protection. Il offre une solution professionnelle pour sécuriser un moteur triphasé sans multiplier les composants, tout en assurant un haut niveau de coupure et une bonne tenue aux contraintes électriques.

C’est un choix adapté si vous recherchez un matériel de la gamme TeSys, avec une identification claire de la référence, une protection fiable du moteur et une intégration propre dans une installation électrique de qualité.

À vérifier avant commande

le courant nominal exact du moteur à protéger ; la cohérence entre la plage 30-40 A et l’application prévue ; la place disponible dans le coffret ou le tableau ; la nécessité ou non d’accessoires complémentaires selon votre schéma de commande ; la compatibilité du mode de raccordement avec votre câblage. En choisissant le disjoncteur moteur triphasé GV3P406 , vous optez pour une protection moteur compacte, précise et adaptée aux exigences des installations professionnelles.
